Флажок переключения гидромуфты является ключевым элементом в системе управления трансмиссией грузовиков КАМАЗ, обеспечивая эффективное переключение между режимами работы двигателя и трансмиссии. В данной статье мы подробно рассмотрим устройство флажка, его функции и возможные неисправности, а также предложим практические рекомендации по диагностике, ремонту и регулировке пневматического клапана включения гидромуфты. Эта информация будет полезна как профессиональным механикам, так и владельцам грузовиков, стремящимся поддерживать свои автомобили в исправном состоянии и продлить срок их службы.
Конструктивные особенности и принцип действия клапана
Пневматический клапан для активации гидромуфты — это электромеханическое устройство, контролирующее поток сжатого воздуха.
Структура этого узла проста, но требует тщательной настройки для надежного функционирования.
Ключевые компоненты включают корпус, электромагнитный клапан, подвижный шток (золотник), возвратную пружину и уплотнительные манжеты.
Когда на обмотку электромагнита подается электрический сигнал, шток перемещается, открывая доступ сжатому воздуху от ресивера к пневмокамере гидромуфты.
Устройство электромагнитного привода
Электромагнитный блок — важный компонент, преобразующий электрическую энергию в механическое движение.
При подаче напряжения сердечник втягивается, преодолевая сопротивление возвратной пружины, и открывает воздушный канал.
На различных моделях грузовиков КАМАЗ могут устанавливаться клапаны с разным рабочим напряжением, чаще всего 24 Вольта.
Герметичность соединения обеспечивается резиновыми уплотнителями, которые со временем могут терять эластичность.
Корпус устройства обычно изготавливается из алюминия или латуни, что обеспечивает хорошую коррозионную стойкость и эффективный теплоотвод.
| Параметр | Описание | Возможные неисправности |
|---|---|---|
| Устройство | Флажок переключения гидромуфты отвечает за управление включением/выключением муфты. | Неисправность флажка, отсутствие контакта. |
| Принцип работы | При нажатии на флажок происходит замыкание цепи, что активирует гидромуфту. | Неправильная работа муфты, перегрев. |
| Проверка и диагностика | Для проверки необходимо измерить сопротивление на контактах флажка. | Износ контактов, повреждение проводки. |
Интересные факты
Вот несколько интересных фактов о флажке переключения гидромуфты на КАМАЗе:
Принцип работы: Флажок переключения гидромуфты отвечает за управление сцеплением между двигателем и трансмиссией. Он позволяет изменять режим работы гидромуфты, что обеспечивает оптимальную передачу мощности и улучшает эффективность работы автомобиля в различных условиях.
Неисправности и их диагностика: Одной из распространенных неисправностей флажка является его заедание или поломка механизма переключения. Это может привести к тому, что гидромуфта будет работать в одном режиме, что негативно скажется на динамике автомобиля и расходе топлива. Для диагностики часто используется проверка давления в системе и визуальный осмотр на наличие повреждений.
Влияние на эксплуатацию: Правильная работа флажка переключения гидромуфты критически важна для эксплуатации КАМАЗа, особенно в условиях тяжелых грузоперевозок. Неправильное переключение может привести к перегреву трансмиссии и преждевременному износу компонентов, что увеличивает затраты на обслуживание и ремонт.
Пневматическая схема и кинематика
Пневматическая часть системы включает подводящие трубопроводы, клапан-флажок и исполнительный механизм гидромуфты.
Сжатый воздух поступает из пневмосистемы автомобиля через фильтр-осушитель, что важно для предотвращения попадания влаги и масла в систему.
При нормальной работе клапана воздух попадает в пневмокамеру, воздействуя на мембрану. Мембрана через шток перемещает золотник распределителя гидромуфты.
Это движение открывает путь для масла из картера двигателя в рабочую полость гидромуфты, что приводит к быстрому вращению вентилятора.
Когда напряжение снимается, клапан прекращает подачу воздуха и соединяет пневмокамеру с атмосферой, отключая вентилятор.
⚠️ Важно: Перед началом любых работ с пневматической системой обязательно сбросьте давление из ресиверов, чтобы избежать травм и случайного срабатывания механизмов.
Понимание принципов взаимодействия электрической и пневматической частей ключевое для эффективной диагностики неисправностей.
Если электрическая часть работает исправно, но воздух не поступает, проблема может быть связана с механическим залипанием или повреждением мембраны.
Если клапан «травит» воздух после отключения, причиной чаще всего являются загрязнения седла клапана или износ уплотнительных элементов.
Диагностика неисправностей и методы проверки
Установление точной причины неисправности системы включения гидромуфты требует системного подхода и использования измерительных приборов.
Диагностику следует начинать с визуального осмотра и проверки электрической цепи, так как это самый простой и доступный этап.
Распространенной ошибкой является замена клапана без предварительной проверки состояния проводки и контактов, что не устраняет основную проблему.
Для выполнения работ понадобятся мультиметр, компрессор для подачи сжатого воздуха и набор слесарного инструмента.
Проверка электрической цепи
Сначала проверьте наличие напряжения на разъеме клапана при включенном зажигании и прогретом двигателе.
Убедитесь, что датчик температуры в головке блока цилиндров или в патрубке отправляет правильный сигнал.
Если напряжение отсутствует, проверьте предохранитель и состояние проводов, идущих от реле или блока управления.
Сопротивление обмотки электромагнита должно соответствовать значениям из технической документации, обычно это диапазон от 20 до 40 Ом для систем на 24 вольта.
Отклонение сопротивления от этих значений может указывать на межвитковое замыкание или обрыв цепи.
- Отсоедините разъем от клапана гидромуфты.
- Подключите щупы мультиметра к контактам клапана в режиме измерения сопротивления.
- Сравните полученные результаты с эталонными значениями для вашей модели.
- Проверьте изоляцию обмотки на наличие пробоя на корпус (сопротивление должно быть бесконечным).
Проверка пневматической части
Если электрическая часть устройства работает корректно, переходите к проверке пневматической системы.
Для этого подайте сжатый воздух на вход клапана и проверьте герметичность всей системы.
При подаче напряжения на электромагнит воздух должен свободно проходить через выходной патрубок.
Когда напряжение отключено, выходное отверстие должно быть закрыто. Если есть перепускной канал, воздух должен выходить в атмосферу.
Обнаружение утечек воздуха при закрытом клапане указывает на возможный износ уплотнителей или попадание посторонних объектов.
| Параметр проверки | Нормальное состояние | Признак неисправности |
|---|---|---|
| Сопротивление обмотки | 20-40 Ом (для 24В) | Обрыв или короткое замыкание |
| Герметичность закрытого клапана | Отсутствие утечек | Постоянный свист воздуха |
| Ход штока | Свободный, без заеданий | Залипание, тугой ход |
Качество подаваемого воздуха также имеет значение.
Если в системе есть влага или масло, они могут замерзать зимой или образовывать отложения, мешающие нормальной работе клапана.
Регулярная проверка фильтра-осушителя и слив конденсата из ресиверов — необходимые профилактические меры.
Причина неисправности часто кроется не в самом «флажке», а в поврежденных пневматических трубках или негерметичных соединениях.
Технология замены и регулировки узла
Замена клапана переключения гидромуфты не требует сложного инструмента, но важно соблюдать последовательность действий.
Качество этой процедуры существенно влияет на надежность системы охлаждения при повышенных нагрузках.
Перед началом работ обеспечьте удобный доступ к клапану, который обычно расположен на кронштейне двигателя или рядом с гидромуфтой.
Работы следует проводить на холодном двигателе, предварительно сбросив давление в пневмосистеме.

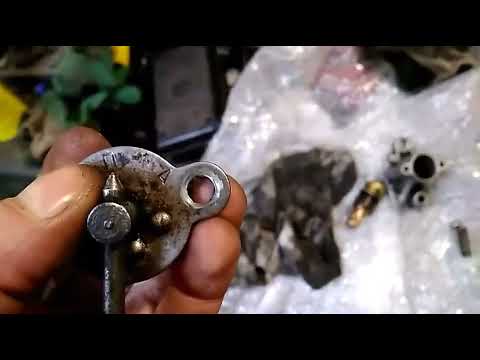

Демонтаж старого клапана
Сначала отключите электрический разъем, запомнив расположение проводов, если нет цветовой маркировки.
Затем открутите пневматические трубки; при этом может выйти остаточное давление.
Крепежные болты или гайки, фиксирующие корпус клапана, отворачиваются с помощью подходящего инструмента.
При снятии трубок закройте отверстия чистой тряпкой, чтобы избежать загрязнения системы.
Аккуратно извлеките старый клапан и осмотрите посадочное место на наличие коррозии или повреждений.
Установка и первичная настройка
Новый клапан устанавливается в обратном порядке с использованием новых уплотнительных колец и медных шайб.
Пневматические соединения следует затягивать с усилием, достаточным для предотвращения деформации резьбы и обеспечения надежной герметичности.
После сборки важно проверить систему на герметичность под давлением, не включая электромагнит.
Регулировка положения клапана может потребоваться, если он механически связан с рычагами управления.
В большинстве современных моделей регулируется только момент включения, который устанавливается с помощью температурного датчика, а не механически.
После установки необходимо выполнить тестовый запуск двигателя.
При прогреве до температуры срабатывания (обычно 85-90 градусов) должен быть слышен характерный щелчок и изменение звука работы вентилятора.
Если клапан срабатывает, но вентилятор не запускается, проблема может быть в самой гидромуфте или уровне масла в ней.
Если вентилятор работает постоянно, необходимо проверить, полностью ли закрывается клапан при остывании.
Типичные ошибки при обслуживании системы
В процессе ремонта грузовиков КАМАЗ можно столкнуться с распространенными ошибками при обслуживании системы активации гидромуфты.
Избегая этих ошибок, можно значительно увеличить срок службы узла и предотвратить повторные ремонты.
Проблемы часто усугубляются неверной диагностикой, когда заменяются исправные компоненты.
- Пренебрежение состоянием воздушной системы — установка нового клапана без проверки осушителя и слива конденсата может привести к быстрому выходу узла из строя из-за коррозии и обледенения.
- Применение неподходящих уплотнителей — использование маслостойкой резины вместо теплостойкой или герметиков в местах, где нужны только прокладки, приводит к разрушению уплотнений и загрязнению пневмокамеры.
- Ошибочная диагностика электрической системы — замена клапана при сгоревшем предохранителе или неисправном датчике температуры не решает проблему, так как причина отсутствия сигнала остается неустраненной.
- Нарушение порядка сборки — перепутывание подводящих и отводящих пневмоканалов (если они имеют схожую конструкцию) может привести к неправильной работе или полному отказу системы.
⚠️ Важно: Эксплуатация автомобиля с постоянно активированной гидромуфтой зимой может вызвать переохлаждение двигателя, увеличить расход топлива и ускорить износ цилиндро-поршневой группы.
Особое внимание стоит уделить чистоте воздуха, поступающего в систему.
Масло, попадающее из компрессора в пневмосистему, размягчает резиновые детали и образует липкий налет, который затрудняет движение подвижных частей.
Регулярная замена воздушных фильтров и обслуживание компрессора являются профилактическими мерами для защиты «флажка».
Не рекомендуется насильственно разбирать герметичные электромагнитные катушки, так как восстановить их заводскую герметичность практически невозможно.
Влияние исправности клапана на работу двигателя
Корректная работа клапана переключения гидромуфты играет ключевую роль в поддержании оптимального теплового режима двигателя.
Перегрев двигателя может привести к снижению его мощности, детонации, прогару поршней и деформации головки блока цилиндров.
Недогрев, вызванный постоянной работой вентилятора, особенно зимой, может привести к конденсации влаги в масле, увеличению трения и повышенному расходу топлива.
Современные двигатели КАМАЗ разработаны для работы в узком температурном диапазоне, и любые отклонения от нормы могут значительно сократить срок службы агрегата.
Эффективность системы охлаждения напрямую влияет на экологические показатели и экономичность грузовика.
При исправном клапане вентилятор включается только при реальной необходимости, что позволяет экономить энергию, которую двигатель мог бы использовать для других нужд.
Это особенно актуально на трассе, где естественный обдув радиатора зачастую достаточно для поддержания нужной температуры.
Постоянная работа вентилятора создает дополнительный аэродинамический шум и увеличивает нагрузку на приводы.
| Режим работы | Состояние клапана | Последствия для двигателя |
|---|---|---|
| Постоянно открыт | Заклинил / Неисправен | Переохлаждение, повышенный расход топлива |
| Постоянно закрыт | Заклинил / Нет питания | Перегрев, риск заклинивания поршней |
| Работает циклично | Исправен | Оптимальный тепловой режим |
Своевременное обнаружение и устранение неисправностей клапана помогает избежать дорогостоящего ремонта двигателя.
Водителю следует внимательно следить за показаниями стрелки указателя температуры и звуками работы вентилятора.
Регулярное техническое обслуживание, включая проверку пневмосистемы и электрических соединений, является залогом надежной работы грузовика в любых климатических условиях.
Использование оригинальных запасных частей или качественных аналогов от проверенных производителей обеспечивает стабильную работу узла.
В заключение, стоит отметить, что клапан переключения гидромуфты — это простой, но важный элемент, который требует периодического контроля.
Качественная диагностика и ремонт позволяют поддерживать систему охлаждения в рабочем состоянии без лишних затрат.
Внимательное отношение к состоянию пневматики и электрики автомобиля поможет избежать неожиданных поломок в пути.
Рекомендации по выбору запчастей для замены
При выборе запчастей для замены флажка переключения гидромуфты КАМАЗ важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и долговечную работу системы. В первую очередь, необходимо обращать внимание на качество и происхождение запчастей. Рекомендуется использовать оригинальные детали, так как они разрабатываются с учетом всех особенностей конструкции и требований производителя.
При отсутствии оригинальных запчастей можно рассмотреть альтернативные варианты от проверенных производителей, которые зарекомендовали себя на рынке. Важно изучить отзывы и рекомендации других пользователей, а также ознакомиться с сертификатами качества продукции.
Следующий аспект - это совместимость запчастей с конкретной моделью автомобиля. Перед покупкой обязательно уточните, подходит ли выбранный флажок переключения для вашей модели КАМАЗа. Неправильный выбор может привести к ухудшению работы гидромуфты и даже к поломке системы.
Также стоит обратить внимание на технические характеристики запчастей, такие как материал изготовления, размеры и рабочие параметры. Качественные детали должны быть выполнены из прочных и устойчивых к износу материалов, что обеспечит их долговечность и надежность в эксплуатации.
Не менее важным является и ценовой аспект. Слишком низкая цена может свидетельствовать о низком качестве запчастей, поэтому стоит быть осторожным при выборе. Оптимальным вариантом будет найти баланс между ценой и качеством, что позволит избежать дополнительных затрат на ремонт в будущем.
Наконец, рекомендуется приобретать запчасти у официальных дистрибьюторов или в специализированных магазинах, которые могут предоставить гарантии на свою продукцию. Это обеспечит дополнительную защиту от подделок и некачественных товаров.
Совместимость с различными моделями КАМАЗ
Флажок переключения гидромуфты является важным элементом в системе управления трансмиссией автомобилей КАМАЗ. Он отвечает за переключение режимов работы гидромуфты, что позволяет оптимизировать работу двигателя и трансмиссии в зависимости от условий эксплуатации. Однако, для обеспечения надежной работы данного устройства необходимо учитывать его совместимость с различными моделями КАМАЗ.
На сегодняшний день флажок переключения гидромуфты устанавливается на большинстве моделей КАМАЗ, начиная с классических моделей, таких как КАМАЗ-5320, и заканчивая современными версиями, например, КАМАЗ-5490. При этом, важно отметить, что конструктивные особенности и технические характеристики флажка могут варьироваться в зависимости от конкретной модели и года выпуска автомобиля.
Совместимость флажка с различными моделями КАМАЗ определяется не только его физическими размерами, но и электрическими характеристиками. Например, на более старых моделях может использоваться флажок с механическим переключением, тогда как на современных моделях предусмотрены электронные системы управления, что требует использования специализированных флажков с соответствующими датчиками и модулями.
При замене флажка переключения гидромуфты важно учитывать не только его совместимость с конкретной моделью, но и оригинальность запчасти. Использование неоригинальных или несовместимых деталей может привести к неправильной работе гидромуфты, что, в свою очередь, может вызвать серьезные неисправности в трансмиссии и других системах автомобиля.
Для обеспечения надежной работы флажка переключения гидромуфты рекомендуется обращаться к официальным дилерам или специализированным сервисным центрам, которые могут предложить оригинальные запчасти и гарантировать их совместимость с вашим автомобилем. Также стоит обратить внимание на наличие сертификатов качества и соответствия, что является дополнительным подтверждением надежности и долговечности используемых компонентов.
Оригинальные vs. неоригинальные детали
При выборе флажка переключения гидромуфты для автомобилей КАМАЗ важно учитывать разницу между оригинальными и неоригинальными деталями. Оригинальные запчасти производятся непосредственно заводом-изготовителем и проходят строгий контроль качества. Они имеют гарантии и соответствуют всем техническим требованиям, что обеспечивает надежную работу гидромуфты и всего автомобиля в целом.
Оригинальные флажки переключения гидромуфты, как правило, имеют более высокую цену, но это оправдано их долговечностью и надежностью. Использование таких деталей снижает риск возникновения неисправностей, связанных с неправильной работой системы охлаждения двигателя, что может привести к серьезным поломкам и дорогостоящему ремонту.
С другой стороны, неоригинальные детали могут быть значительно дешевле, что делает их привлекательными для владельцев автомобилей с ограниченным бюджетом. Однако стоит учитывать, что такие запчасти часто производятся с использованием менее качественных материалов и технологий, что может привести к быстрому износу и необходимости частой замены. Неоригинальные флажки могут не соответствовать точным спецификациям, что в свою очередь может негативно сказаться на работе гидромуфты и системы охлаждения.
При выборе между оригинальными и неоригинальными деталями важно учитывать не только цену, но и потенциальные риски. Если вы планируете использовать автомобиль в тяжелых условиях или на длительных расстояниях, лучше отдать предпочтение оригинальным запчастям. В противном случае, использование неоригинальных деталей может привести к дополнительным затратам на ремонт и обслуживание.
Также стоит отметить, что на рынке существует множество производителей неоригинальных запчастей, и качество их продукции может варьироваться. Поэтому перед покупкой стоит ознакомиться с отзывами и рекомендациями других владельцев автомобилей КАМАЗ, а также проконсультироваться с профессиональными механиками.
В заключение, выбор между оригинальными и неоригинальными флажками переключения гидромуфты зависит от ваших потребностей, бюджета и условий эксплуатации автомобиля. Важно тщательно взвесить все «за» и «против», чтобы обеспечить надежную и безопасную работу вашего транспортного средства.
Обзор современных технологий и инноваций в производстве клапанов
Современные технологии и инновации в производстве клапанов для гидромуфт КАМАЗ играют ключевую роль в повышении эффективности и надежности работы автомобилей. В последние годы наблюдается значительный прогресс в области материаловедения, автоматизации процессов и компьютерного моделирования, что позволяет создавать более совершенные и долговечные компоненты.
Одним из основных направлений является использование новых легких и прочных материалов, таких как композиты и алюминиевые сплавы. Эти материалы обеспечивают снижение веса клапанов, что, в свою очередь, способствует уменьшению общего веса автомобиля и повышению его топливной эффективности. Кроме того, современные технологии обработки, такие как лазерная резка и 3D-печать, позволяют создавать сложные геометрические формы, которые ранее были невозможны для массового производства.
Автоматизация производственных процессов также значительно улучшила качество и скорость изготовления клапанов. Внедрение роботизированных систем и автоматизированных линий позволяет минимизировать человеческий фактор, что снижает вероятность ошибок и повышает стабильность качества продукции. Современные системы контроля качества, основанные на компьютерном зрении и других высоких технологиях, позволяют выявлять дефекты на ранних стадиях производства.
Компьютерное моделирование и симуляция процессов также стали важными инструментами в разработке новых клапанов. С помощью программного обеспечения инженеры могут проводить виртуальные испытания, анализировать поведение клапанов в различных условиях и оптимизировать их конструкцию еще до начала физического производства. Это позволяет значительно сократить время разработки и снизить затраты на испытания.
Кроме того, в последние годы наблюдается рост интереса к экологически чистым технологиям. Производители клапанов стремятся уменьшить негативное воздействие на окружающую среду, используя перерабатываемые материалы и внедряя энергоэффективные процессы. Это не только отвечает современным требованиям законодательства, но и повышает конкурентоспособность продукции на рынке.
Таким образом, современные технологии и инновации в производстве клапанов для гидромуфт КАМАЗ способствуют созданию более эффективных, надежных и экологически чистых решений, что в конечном итоге положительно сказывается на производительности и долговечности автомобилей.
