Подъем кабины КАМАЗ — это важная процедура, необходимая для проведения технического обслуживания и ремонта двигателя, системы охлаждения и других узлов, расположенных под капотом. В данной статье представлено полное руководство, которое включает пошаговую инструкцию по безопасному подъему кабины, схемы работы гидроподъемника, а также меры предосторожности и рекомендации по устранению возможных неисправностей. Это поможет владельцам и механикам избежать ошибок и обеспечить безопасность при выполнении данной операции.
Подготовительные мероприятия и меры безопасности
Перед началом работы с механизмом наклона кабины убедитесь, что автомобиль стоит на ровной горизонтальной поверхности с прочным покрытием. Даже небольшой уклон может изменить центр тяжести поднимаемой конструкции, что приведет к заклиниванию механизма или опрокидыванию. Обязательно активируйте стояночный тормоз и установите противооткатные упоры под колеса с обеих сторон.
Если на кабине установлен спальный модуль или другое внешнее оборудование, не предназначенное для работы в поднятом положении, его следует снять. В некоторых случаях может потребоваться отсоединение гибких шлангов пневмосистемы или жгутов электропроводки, если их длина недостаточна для полного подъема. Игнорирование этого шага может повредить проводку или привести к разрыву патрубков.
Проверьте уровень жидкости в бачке гидроусилителя или в отдельном бачке гидросистемы подъема. Недостаточный уровень рабочей жидкости может вызвать завоздушивание системы, что сделает подъем невозможным или приведет к рывкам в работе механизма. Также осмотрите шланги высокого давления на наличие трещин и утечек.
⚠️ Важно: Запрещается выполнять работы по подъему кабины при работающем двигателе, если это не предусмотрено специальной процедурой. Наличие людей внутри кабины во время подъема строго запрещено.
Для повышения безопасности рекомендуется использовать страховочный упор или подпорку, которую следует установить под переднюю часть рамы или специальный кронштейн после завершения подъема. Это поможет избежать внезапного опускания в случае отказа гидравлической системы или механической блокировки. Все инструменты должны быть заранее подготовлены и находиться в удобном месте, чтобы не отвлекаться во время работы.
Алгоритм подъема кабины с механическим приводом
Большинство грузовых автомобилей оснащены системой с ручным насосом, который активируется либо рычагом, либо тросовым приводом. Сначала нужно разблокировать замки кабины. Обычно они расположены в нижней части передней панели или в углублениях передних крыльев и представлены поворотными рукоятками или защелками.

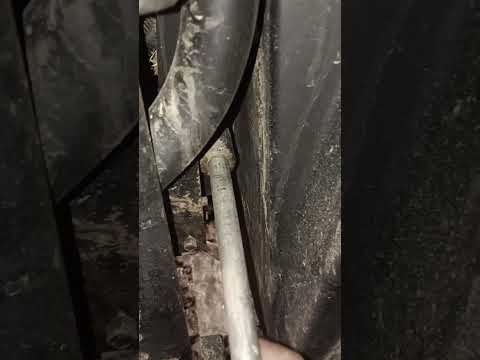

После разблокировки замков можно приступать к подъему. Оператор вставляет рукоятку насоса в соответствующее гнездо, которое чаще всего находится с правой или левой стороны кабины, и начинает выполнять качательные движения. Гидравлическая жидкость, подаваемая насосом, толкает поршни цилиндров, обеспечивая плавный подъем конструкции.
Важно следить за симметричностью подъема. Если одна сторона поднимается быстрее другой, это может указывать на неисправность распределительного клапана или разницу давления в контурах. В таком случае следует остановить работу и провести диагностику гидросистемы. Равномерность хода помогает сохранить резиновые отбойники и торсионы.
Когда кабина достигает верхнего положения, срабатывает ограничитель хода, и давление в системе не увеличивается. В этот момент необходимо убедиться, что механизм фиксации в верхнем положении (если он предусмотрен конструкцией модели) надежно удерживает кабину. Только после этого можно приступать к техническому обслуживанию узлов двигателя.
| Этап | Описание действий | Меры безопасности |
|---|---|---|
| 1 | Подготовка к подъему: убедитесь, что кабина очищена от лишних предметов и инструментов. | Проверить наличие всех необходимых средств индивидуальной защиты (СИЗ). |
| 2 | Отключение аккумулятора: снимите клеммы с аккумулятора для предотвращения короткого замыкания. | Работать с аккумулятором только в перчатках. |
| 3 | Освобождение креплений: открутите болты и гайки, крепящие кабину к раме. | Использовать защитные очки при работе с инструментами. |
| 4 | Подъем кабины: используйте специальный подъемник или домкрат для подъема кабины. | Убедитесь, что подъемник установлен на ровной поверхности и имеет достаточную грузоподъемность. |
| 5 | Фиксация кабины: установите опоры для предотвращения падения кабины. | Проверить надежность фиксации перед началом работы под кабиной. |
| 6 | Проведение работ: выполняйте необходимые ремонты или проверки. | Не оставлять инструменты и детали под кабиной. |
| 7 | Опускание кабины: аккуратно опустите кабину на место, убрав опоры. | Следить за тем, чтобы никто не находился под кабиной во время опускания. |
| 8 | Закрепление кабины: установите и затяните крепежные элементы. | Повторно проверить все крепления перед запуском двигателя. |
Интересные факты
Вот несколько интересных фактов, связанных с подъемом кабины КАМАЗ и аспектами безопасности:
Система газовых амортизаторов: В современных моделях КАМАЗа для подъема кабины используются газовые амортизаторы, которые облегчают процесс и делают его более безопасным. Эти амортизаторы позволяют кабине подниматься плавно и удерживаться в верхнем положении, что минимизирует риск случайного падения.
Алгоритм безопасности: Перед подъемом кабины необходимо выполнить ряд проверок, включая отключение аккумулятора и проверку состояния подъемного механизма. Это помогает предотвратить несчастные случаи, связанные с электрическими замыканиями или механическими повреждениями.
Обучение персонала: Важно, чтобы все работники, занимающиеся обслуживанием и ремонтом КАМАЗа, проходили специальное обучение по технике безопасности и правильному подъему кабины. Это включает в себя не только теоретические знания, но и практические навыки, что значительно снижает вероятность травм на рабочем месте.
Особенности эксплуатации на моделях с тросовым приводом
На моделях, таких как КАМАЗ-5320 и более ранних версиях, насос приводится в действие тросовой системой. В этом случае состояние тросового механизма критично: важно избежать заеданий, а также обеспечить правильную смазку и натяжку. Если тросы слишком натянуты, это создаст чрезмерное усилие на рукоятке, что может привести к обрыву троса или повреждению рычага.
Если тросы работают туго, их следует смазать специальными составами, устойчивыми к низким температурам и влаге. Регулировка натяжения производится с помощью гаек, расположенных на концах тросов у рычага управления. Правильно настроенный механизм должен обеспечивать полный ход штока насоса при полном движении рукоятки управления.
Гидравлическая система: устройство и параметры
Основу механизма подъема составляет гидравлический насос, чаще всего плунжерного типа, а также один или два гидроцилиндра. Рабочая жидкость движется по замкнутой системе, создавая давление для преодоления веса кабины. Эффективность работы конструкции зависит от качества масла и состояния уплотнительных элементов.
В таблице ниже представлены ключевые параметры стандартной гидросистемы подъема кабины, которые следует учитывать при обслуживании:
| Параметр | Значение / Тип | Примечание |
|---|---|---|
| Тип рабочей жидкости | Гидравлическое масло (ВМГЗ, АУП) | Используйте жидкости, соответствующие сезону |
| Рабочее давление | до 12-14 МПа | Регулируется перепускным клапаном |
| Объем бачка | 0.5 - 1.0 литра | Контролируйте уровень по меткам |
Насосная установка фиксируется на раме или лонжероне и соединяется с кабиной гибкими шлангами. При длительной эксплуатации шланги могут терять эластичность, особенно в местах изгиба у точек крепления. Регулярный визуальный осмотр шлангов необходим, так как микротрещины на поверхности резины могут предвещать разрыв под высоким давлением.
Гидроцилиндры, поднимающие кабину, оборудованы манжетами и кольцами круглого сечения. Если наблюдается утечка масла из-под штока цилиндра, необходимо незамедлительно заменить уплотнения. Продолжение эксплуатации с текущими манжетами приведет к снижению давления и невозможности удержания кабины в верхнем положении.
Обслуживание и замена уплотнений
Регулярное обслуживание гидравлической системы включает проверку герметичности соединений и состояния штоков цилиндров. Штоки должны быть хромированными и не иметь коррозии или повреждений. Даже небольшая царапина на поверхности штока может повредить манжету во время движения, что приведет к быстрому выходу узла из строя.
При замене уплотнительных колец следует использовать только оригинальные запчасти или их аналоги, полностью соответствующие требованиям производителя. Применение материалов, не обладающих необходимой химической стойкостью, может вызвать их разбухание или разрушение под воздействием гидравлического масла.
Специфика подъема кабины на современных моделях
Современные автомобили, такие как КАМАЗ-5490 и КАМАЗ-6520 нового поколения, часто оснащены продвинутыми системами гидроподъема. Эти системы могут управляться электрогидравлически или иметь улучшенную эргономику механического привода. В таких моделях доступ к насосу осуществляется через специальный лючок в боковой панели, а процесс подъема требует меньших физических усилий благодаря оптимизированной форме рычагов.
На некоторых версиях автомобилей установлен механизм «качалка» с телескопическим штоком. Он позволяет поднимать кабину под более острым углом, что обеспечивает лучший доступ к двигателю.
Важно проверять электрические компоненты, такие как датчики положения кабины и концевые выключатели. Если на приборной панели загорается индикатор незапертой кабины после ее опускания, необходимо обратить внимание на регулировку механического замка и состояние электрических контактов. Правильная работа датчиков критически важна для безопасности движения и предотвращения ложных срабатываний.
Если в конструкции автомобиля предусмотрена пневмоподвеска кабины, перед подъемом нужно сбросить давление из подушек, если система не делает это автоматически при разблокировке замков. Это поможет избежать резких движений и перекосов в начале подъема. Алгоритм действий может немного варьироваться в зависимости от года выпуска и конкретной комплектации автомобиля.
Диагностика неисправностей и типичные ошибки
В процессе эксплуатации водители могут столкнуться с трудностями, мешающими нормальному подъему кабины. Одной из распространенных причин является попадание воздуха в гидравлическую систему, что приводит к «завоздушиванию». В таких случаях насос работает без нагрузки, не создавая необходимого давления, и кабина либо не поднимается, либо поднимается с рывками.
Еще одной проблемой является износ или повреждение манжет насоса и цилиндров. При внутреннем перетекании жидкости через изношенные уплотнения давление в системе не увеличивается. Внешними признаками могут быть нагрев насоса или отсутствие видимых утечек при неработающем механизме. Также возможен выход из строя перепускного клапана, который постоянно сбрасывает давление.
Механические повреждения, такие как погнутый шток цилиндра или деформированные крепежные проушины, встречаются реже, но требуют серьезного вмешательства. Эксплуатация автомобиля с поврежденными элементами механизма подъема строго запрещена, так как это создает угрозу безопасности персонала.
- Недостаточная разблокировка фиксаторов — попытка поднять кабину без открытия механических замков может привести к поломке замкового устройства или деформации кузова кабины.
- Применение нештатной рабочей жидкости — использование масел, не предназначенных для гидравлических систем (например, моторных или трансмиссионных), может вызвать разрушение резинок и загустевание жидкости при низких температурах.
- Игнорирование страховочного упора — работа под поднятой кабиной, удерживаемой только давлением жидкости в цилиндрах, крайне опасна из-за риска падения давления и самопроизвольного опускания.
- Подъем на неровной поверхности — работа на склоне создает неравномерную нагрузку на механизм, что может привести к заклиниванию или перекосу кабины.
⚠️ Внимание: Если вы заметили утечку гидравлической жидкости в месте соединения шланга и штуцера, не пытайтесь подтянуть соединение на работающей системе. Сбросьте давление и используйте подходящий инструмент.
Чтобы устранить завоздушивание системы, необходимо выполнить процедуру прокачки. Она заключается в открытии перепускного клапана (воздухоудалительного винта) на насосе или цилиндре и прокачке жидкости до тех пор, пока из отверстия не начнет выходить струя без пузырьков воздуха. Операцию повторяют до полного удаления воздуха из контура.
Финишные операции и контроль состояния
После завершения технического обслуживания или ремонта узлов двигателя необходимо опустить кабину. Этот процесс осуществляется медленным открытием запорного клапана (крана опускания), который обычно расположен на насосе или рядом с ним. Резкое открытие клапана может привести к удару кабины о раму, что повредит элементы крепления.
Кабину следует опускать аккуратно, внимательно контролируя процесс визуально. Когда кабина коснется резинок-буферов, нужно убедиться, что она установилась ровно и без перекосов. После этого производится окончательная фиксация с помощью механических замков. Рукоятки замков должны быть повернуты до упора и зафиксированы в рабочем положении.
На завершающем этапе необходимо проверить надежность фиксации. Для этого следует покачать кабину руками (при этом убедившись, что замки закрыты) и проверить, не горит ли индикатор открытой кабины на приборной панели. Если индикатор светится, потребуется регулировка концевика или положения замка.
Регулярное выполнение операций подъема и опускания кабины, даже без необходимости в ремонте, способствует разработке механизма и предотвращает закисание шарниров. Это позволяет своевременно выявлять мелкие неисправности, такие как подтекание сальников или люфты в соединениях, до того как они станут серьезной проблемой.
Сохранение ресурса механизмов наклона
Долговечность системы подъема кабины зависит не только от качества запчастей, но и от правильной эксплуатации. Регулярная смазка трущихся элементов и очистка механизмов от загрязнений и химических реагентов, используемых на дорогах, значительно увеличивают срок службы узлов. Это особенно важно для автомобилей, эксплуатируемых зимой.
Если автомобиль будет находиться на длительной стоянке, рекомендуется опустить кабину в транспортное положение, чтобы снизить нагрузку на торсионы и гидравлическую систему. Если кабина остается в поднятом состоянии на продолжительное время (например, во время консервации), обязательно установите жесткие страховочные упоры, чтобы избежать нагрузки на гидросистему.
Соблюдение простых правил эксплуатации и регулярное техническое обслуживание помогают предотвратить дорогостоящие ремонты и простои техники. Механизм подъема кабины — ключевой элемент конструкции, обеспечивающий доступ к основным компонентам грузовика, и его исправность напрямую влияет на общую эффективность работы автомобиля.
Инструменты и оборудование для подъема кабины
Для безопасного и эффективного подъема кабины КАМАЗ необходимо использовать специализированные инструменты и оборудование. Правильный выбор инструментов не только облегчает процесс, но и минимизирует риск повреждений как автомобиля, так и работающего персонала.
Основные инструменты
- Гидравлический подъемник: Это устройство обеспечивает надежный и безопасный подъем кабины. Гидравлические подъемники могут быть как стационарными, так и мобильными, что позволяет выбрать наиболее подходящий вариант в зависимости от условий работы.
- Ключи и отвертки: Для демонтажа крепежных элементов, удерживающих кабину, необходимы наборы ключей и отверток различных размеров. Рекомендуется использовать инструменты с магнитными наконечниками для предотвращения потери мелких деталей.
- Стяжные ремни: Они могут быть использованы для фиксации кабины в поднятом положении, что обеспечивает дополнительную безопасность во время проведения работ под ней.
- Лестница или подмостки: Для доступа к верхней части кабины и выполнения необходимых манипуляций может потребоваться лестница или подмостки. Они должны быть устойчивыми и соответствовать требованиям безопасности.
Дополнительное оборудование
- Защитные очки и перчатки: Работая с инструментами и поднимая тяжелые конструкции, необходимо использовать средства индивидуальной защиты, такие как защитные очки и перчатки, чтобы избежать травм.
- Сигнальные знаки и ограждения: Для обеспечения безопасности на рабочем месте следует установить сигнальные знаки и ограждения, чтобы предотвратить доступ посторонних лиц в зону проведения работ.
- Компрессор: В некоторых случаях может потребоваться сжатый воздух для работы с пневматическими инструментами, такими как гайковерты.
Проверка оборудования
Перед началом работ необходимо провести проверку всего используемого оборудования. Убедитесь, что гидравлический подъемник находится в исправном состоянии, а все инструменты чистые и не имеют повреждений. Проверка оборудования должна включать:
- Осмотр на наличие видимых повреждений;
- Проверку работоспособности механизмов;
- Убедитесь, что все крепежные элементы надежно зафиксированы.
Использование правильных инструментов и оборудования, а также соблюдение всех мер безопасности, значительно упростит процесс подъема кабины КАМАЗ и снизит риск несчастных случаев на производстве.
Обучение персонала и сертификация
Обучение персонала, осуществляющего подъем кабины КАМАЗ, является важным аспектом обеспечения безопасности и эффективности работы. Правильная подготовка работников позволяет минимизировать риски, связанные с эксплуатацией подъемного механизма, а также гарантирует соблюдение всех необходимых стандартов и норм.
Первым шагом в процессе обучения является ознакомление сотрудников с технической документацией, касающейся конкретной модели КАМАЗа. Важно, чтобы каждый работник понимал конструктивные особенности автомобиля, а также принцип работы подъемного механизма. Для этого рекомендуется проводить теоретические занятия, на которых будут рассмотрены:
- Структура и функции основных компонентов системы подъема кабины;
- Технические характеристики и ограничения по эксплуатации;
- Правила и рекомендации по безопасному выполнению операций.
Следующим этапом является практическое обучение. Оно должно включать в себя:
- Демонстрацию правильных действий при подъеме и опускании кабины;
- Обучение использованию средств индивидуальной защиты (СИЗ);
- Отработку действий в экстренных ситуациях, таких как отказ подъемного механизма.
Важно, чтобы обучение проводилось квалифицированными инструкторами, имеющими опыт работы с подъемными механизмами. После завершения теоретической и практической части обучения, необходимо провести аттестацию сотрудников. Аттестация может включать в себя:
- Тестирование знаний по теоретическим аспектам;
- Практическую проверку навыков выполнения операций;
- Оценку готовности к работе с подъемным механизмом.
Сертификация персонала является завершающим этапом подготовки. Она подтверждает, что работник прошел все необходимые курсы и обладает достаточными знаниями и навыками для безопасного выполнения работ. Сертификаты должны быть выданы на основании результатов аттестации и действовать в течение определенного срока, после чего требуется повторное обучение и переаттестация.
Кроме того, регулярные тренинги и семинары по безопасности должны проводиться для всего персонала, чтобы поддерживать уровень знаний и навыков на актуальном уровне. Это поможет не только повысить безопасность при выполнении работ, но и снизить вероятность возникновения аварийных ситуаций.
В заключение, обучение и сертификация персонала, осуществляющего подъем кабины КАМАЗ, являются ключевыми факторами для обеспечения безопасной и эффективной работы. Инвестирование в подготовку работников не только защищает их здоровье и жизнь, но и способствует повышению производительности и снижению затрат на ремонт и обслуживание техники.
Регулярные проверки и техническое обслуживание
Регулярные проверки и техническое обслуживание кабины КАМАЗ являются важными аспектами, которые способствуют безопасной и эффективной эксплуатации автомобиля. Эти процедуры помогают выявить потенциальные проблемы до того, как они станут серьезными, а также продлевают срок службы автомобиля.
Первым шагом в процессе регулярного обслуживания является визуальный осмотр кабины. Необходимо проверить состояние кузова, стекол, дверей и других элементов на наличие трещин, вмятин или коррозии. Особое внимание следует уделить уплотнителям дверей и окон, так как их повреждение может привести к попаданию влаги и пыли внутрь кабины.
Следующий этап — проверка работы всех электрических систем. Это включает в себя тестирование фар, поворотников, стоп-сигналов и других осветительных приборов. Также важно убедиться в исправности приборной панели и всех индикаторов. Неправильная работа электрических систем может привести к аварийным ситуациям на дороге.
Не менее важным является контроль состояния сидений и ремней безопасности. Сиденья должны быть надежно закреплены, а ремни — исправны и не иметь повреждений. Это критически важно для обеспечения безопасности водителя и пассажиров в случае аварии.
Регулярная проверка систем отопления и вентиляции также играет важную роль. Необходимо убедиться, что воздуховоды не забиты, а радиатор работает эффективно. Это обеспечит комфортные условия в кабине как в холодное, так и в теплое время года.
Кроме того, следует регулярно проверять уровень жидкостей, таких как масло, охлаждающая жидкость и тормозная жидкость. Низкий уровень этих жидкостей может привести к серьезным поломкам и авариям. Рекомендуется проводить замену масла и фильтров в соответствии с рекомендациями производителя.
Не забывайте о регулярной проверке шин. Давление в шинах должно соответствовать нормам, указанным в руководстве пользователя. Также следует проверять протектор на наличие износа и повреждений. Неправильное давление в шинах может привести к ухудшению управляемости и увеличению расхода топлива.
Наконец, важно вести учет всех проведенных проверок и обслуживаний. Это поможет не только отслеживать состояние автомобиля, но и будет полезно при продаже, так как потенциальные покупатели оценят наличие документации о техническом обслуживании.
Регулярные проверки и техническое обслуживание кабины КАМАЗ — это не просто формальность, а необходимость, которая обеспечивает безопасность и надежность эксплуатации автомобиля на протяжении всего его срока службы.
