В данной статье мы подробно рассмотрим технологию снятия фланца с редуктора, что является важным этапом при ремонте и обслуживании коробки передач. Правильный демонтаж фланца позволяет избежать повреждений компонентов редуктора и обеспечивает качественное выполнение дальнейших работ. Мы представим различные методы съема, необходимые инструменты, а также обсудим типичные ошибки, которые могут возникнуть в процессе, и правила техники безопасности. Это руководство будет полезно как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно справиться с ремонтом своего автомобиля.
Подготовительные работы и диагностика состояния узла
Перед началом работ с трансмиссией необходимо обеспечить безопасный доступ к агрегату и провести первичный визуальный осмотр. Если автомобиль в эксплуатации, сначала очистите область вокруг фланца от грязи, масла и изношенных материалов, которые могут попасть внутрь редуктора во время демонтажа. Наличие грязи на резьбе может значительно усложнить откручивание гайки и повредить посадочные поверхности.
Затем проверьте состояние стопорной шайбы и гайки крепления. На многих моделях редукторов, особенно в тяжелых грузовиках, гайка фиксируется отгибными шайбами или кернением, что требует предварительного удаления этих фиксаторов. Пренебрежение этим этапом может привести к срыву резьбы или поломке инструмента при попытке открутить гайку.
Также важно оценить состояние шлицевого соединения на наличие износа или коррозии. Если фланец уже имеет люфт в осевом направлении до снятия, это может свидетельствовать о износе шлицев вала или самого фланца, что потребует замены деталей. В некоторых случаях необходимо заранее измерить момент затяжки или положение гайки для правильной сборки в будущем, хотя чаще всего при ремонте устанавливаются новые расходные элементы.
Особенности подготовки для разных типов редукторов
Конструкция крепления фланца может варьироваться в зависимости от типа редуктора и производителя. Например, в ведущих мостах грузовиков КАМАЗ или МАЗ часто используется конусная посадка вала с шпонкой или шлицами, где гайка затягивается с большим усилием. В таких случаях необходимо применять динамометрический ключ с длинным плечом или мощный пневмоинструмент.
Для легковых автомобилей или малотоннажной коммерческой техники конструкция может быть упрощенной, однако принцип остается аналогичным. Важно помнить, что валы могут быть изготовлены из более мягких сортов стали, что увеличивает риск повреждения торца вала при ударах. Поэтому использование мягких выколоток из меди или алюминия при удалении грязи или предварительном выравнивании обязательно.
Также стоит подготовить контейнер для сбора масла, которое может вытечь после демонтажа фланца и манжеты, хотя основной слив следует производить заранее. Чистота в рабочей зоне — залог успешного выполнения работы, так как даже мелкая песчинка, попавшая под манжету после сборки, может привести к быстрому износу уплотнения и повторной утечке.
| Метод снятия фланца | Описание метода | Инструменты |
|---|---|---|
| Механический метод | Использование ручных инструментов для откручивания фланца | Гаечные ключи, отвертки |
| Гидравлический метод | Применение гидравлического пресса для снятия фланца | Гидравлический пресс, адаптеры |
| Тепловой метод | Нагревание фланца для расширения и облегчения снятия | Газовая горелка, термометр |
| Вибрационный метод | Использование вибрации для ослабления соединений | Вибрационный инструмент |
| Химический метод | Применение проникающих смазок для ослабления коррозии | Проникающая смазка, распылитель |
Интересные факты
Вот несколько интересных фактов о технологии снятия фланца с редуктора, включая методы и инструменты:
Методы нагрева: Один из распространенных методов снятия фланца — это использование тепла. Нагревание фланца с помощью газовой горелки или теплового пистолета может расширить металл, что облегчает его снятие. Этот метод особенно эффективен, когда фланец закис или прилип к редуктору.
Специальные инструменты: Для снятия фланцев часто используются специальные инструменты, такие как фланцевые ключи и съемники. Эти инструменты позволяют равномерно распределить усилие, что снижает риск повреждения как фланца, так и редуктора. Некоторые съемники имеют регулируемую конструкцию, что делает их универсальными для различных размеров фланцев.
Влияние коррозии: Коррозия — одна из основных причин, по которой фланцы могут застревать на редукторах. Использование антикоррозийных покрытий и смазок при установке фланцев может значительно облегчить их последующее снятие. Это подчеркивает важность профилактического обслуживания и выбора правильных материалов для соединений.
Необходимый инструмент и выбор съемного оборудования
Качественный демонтаж фланца невозможен без специализированного съемника. Усилие, удерживающее деталь на валу, возникает из-за натяжения и часто усиливается коррозией. Применение молотка и зубила для раскола или выбивания фланца строго не рекомендуется, так как это может привести к деформации ступицы и повреждению подшипников редуктора. Основным инструментом в этом процессе является двух- или трехлапый съемник, способный развивать усилие в несколько тонн.
При выборе съемника важно учитывать его грузоподъемность и форму лап. Лапы должны надежно захватывать фланец за отверстия под болты крепления карданного вала или за специальные выступы, если они предусмотрены в конструкции. Центральный упор съемника должен точно соответствовать диаметру вала, чтобы избежать повреждений его торца и обеспечить равномерное распределение нагрузки.
Также потребуется набор рожковых и накидных ключей, воротки, удлинитель и, возможно, пневматический гайковерт для первоначального ослабления гайки. Для упрощения процесса часто используют проникающие смазки, которые помогают растворить окислы в резьбовом соединении и между посадочными поверхностями.
Таблица выбора съемника в зависимости от типа фланца
| Тип фланца | Рекомендуемый съемник | Особенности монтажа |
|---|---|---|
| Фланец с отверстиями для болтов | Двухлапый или трехлапый универсальный съемник | Крюки помещаются в отверстия, упор устанавливается в центр вала |
| Фланец с выступами (ушками) | Съемник с захватом за внешнюю кромку | Беречь уплотнительную кромку |
| Шлицевое соединение (для легковых автомобилей) | Съемник с внутренними лапами | Необходим доступ за фланец, часто снимается вместе с барабаном |
В профессиональных мастерских часто используют нагрев. Локальный нагрев ступицы фланца с помощью газовой горелки способствует расширению металла и разрушению коррозионного слоя, что облегчает процесс снятия. Однако нужно быть осторожным, чтобы не перегреть вал, не изменить его свойства и не повредить сальники внутри редуктора.
Технология демонтажа фланца с вала редуктора
Процесс демонтажа фланца начинается с предотвращения вращения вала. В некоторых редукторах есть специальные отверстия для фиксации, но можно также воспользоваться монтажной лопаткой, уперев её в шпильки крепления, если конструкция это позволяет. На грузовых автомобилях часто применяют метод торможения через карданный вал, зажимая его между элементами рамы, но при этом следует соблюдать осторожность.
После фиксации вала необходимо открутить центральную гайку. Если гайка имеет контрящие элементы, сначала раскерните или отогните стопорную шайбу. Откручивать лучше резким движением с использованием длинного воротка, чтобы преодолеть статическое трение. После снятия гайки и шайбы открывается доступ к торцу вала и фланцу.
Съемник устанавливается так, чтобы его лапы надежно охватывали фланец. Центральный винт съемника должен упираться точно в центр вала. Если на торце вала есть резьбовое отверстие, можно ввернуть специальный адаптер или использовать его как точку опоры, подложив шайбу, чтобы не повредить резьбу. При вращении винта съемника создается усилие, которое постепенно стягивает фланец с вала.
- Очистите резьбу и посадочное место от загрязнений, обработайте проникающей смазкой.
- Зафиксируйте вал редуктора от вращения доступным способом.
- Открутите центральную гайку и снимите стопорную шайбу.
- Установите съемник, обеспечив плотное прилегание лап и центрального упора.
- Начните плавно закручивать винт съемника, создавая натяжение.
- При необходимости аккуратно обстукивайте ступицу фланца медным молотком для облегчения снятия.
- После демонтажа фланца проверьте вал на наличие задиров и повреждений шлицев.
Во время стягивания может возникнуть щелчок, указывающий на то, что конусная посадка сорвалась. После этого фланец обычно снимается легче. Если фланец плотно сидит на шлицах, может потребоваться значительное усилие для его первоначального сдвига. Важно следить за тем, чтобы съемник не соскочил, так как это может привести к травмам или повреждению деталей.
Нюансы снятия фланцев с конусной и шлицевой посадкой
Конусная посадка, распространенная на многих мостах, обеспечивает автоматическое торможение и правильное центрирование. Однако для демонтажа требуется значительное усилие. Важно учитывать осевое давление съемника. Иногда необходимо несколько раз ослаблять и затягивать съемник, чтобы «раскачать» соединение. Применение кувалды в таких случаях строго запрещено, так как это может повредить конус вала.
Шлицевое соединение, часто встречающееся в раздаточных коробках и некоторых редукторах, подвержено коррозии на шлицах. Эффективным способом борьбы с этой проблемой является обильное использование проникающей смазки с выдержкой времени. Полезно также создать легкое осевое биение фланца, поддевая его монтировками с обеих сторон и одновременно натягивая съемник.
Типичные ошибки и меры предосторожности при ремонте
Неопытность механиков часто приводит к ошибкам, которые могут вызвать значительные затраты на ремонт. Одной из распространенных ошибок является попытка сбить фланец ударами молотка по валу или самому фланцу без использования съемника. Это может привести к деформации краев, повреждению подшипников вала из-за ударной волны и смещению мест установки.
Еще одной частой ошибкой является неверная установка съемника, когда его лапы опираются не на прочные участки фланца, а на тонкие стенки или уплотнительные кромки. Это может привести к разрушению фланца. Опасно также упирать центральный винт съемника в резьбовую часть вала без защитной втулки, что может вызвать смятие резьбы.
Игнорирование замены одноразовых компонентов, таких как гайка крепления фланца или стопорная шайба, может привести к самооткручиванию узла в процессе работы. Многие производители настаивают на установке новой гайки при каждом снятии, так как металл подвергается пластической деформации и теряет свои свойства.
- Удары молотком по валу — могут повредить посадочное место подшипника и деформировать вал. Рекомендуется использовать только съемник.
- Отсутствие фиксации вала — риск проворачивания вала при откручивании гайки может повредить зубья шестерен редуктора. Необходимо обеспечить стопорение.
- Повторное использование старой гайки — резьба гайки может вытягиваться, что приводит к ослаблению затяжки и провороту фланца. Гайку следует заменять.
- Перекос съемника — создает неравномерное усилие, что может привести к поломке фланца или повреждению вала. Важно следить за перпендикулярностью.
Соблюдение чистоты во время работы — еще один важный аспект. Попадание абразивных частиц между валом и фланцем при установке нового сальника или обратной сборке может вызвать быстрый износ. Все поверхности должны быть тщательно очищены и обезжирены перед монтажом.
Финишная обработка поверхностей и подготовка к сборке
После успешного демонтажа фланца необходимо проверить все снятые компоненты на наличие дефектов. Вал следует осмотреть на предмет задиров, коррозии и износа шлицев. Если на месте установки вала под манжету образовалась выработка (канавка), это может привести к утечкам даже при установке нового сальника. В таких случаях может потребоваться проточка вала или использование ремонтной манжеты с увеличенным диаметром.

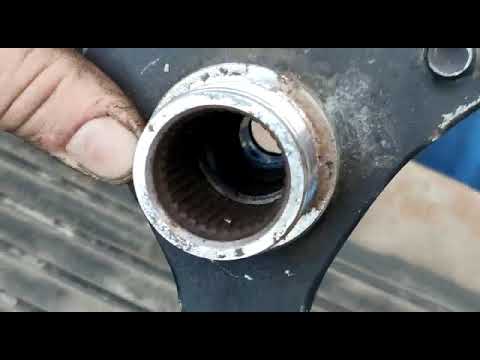

Фланец очищается от старой краски, ржавчины и загрязнений, особенно в области соприкосновения с карданным валом и в отверстиях для болтов. Болты, крепящие карданный вал, также должны быть заменены или тщательно проверены, так как они подвергаются значительным вибрационным нагрузкам и могут вытягиваться.
Перед сборкой рекомендуется нанести тонкий слой смазки на вал и шлицы, чтобы предотвратить коррозию и облегчить установку. Новая манжета должна устанавливаться аккуратно, без перекосов, с использованием специальной оправки или подходящей по диаметру втулки, чтобы не повредить рабочую кромку.
Рекомендации по сборке и затяжке крепежных элементов
Сборка узла выполняется в обратном порядке разборки. Фланец устанавливается на вал с помощью гайки, которая фиксирует его на месте при затягивании. Важно контролировать усилие: слишком сильное затягивание может привести к выдавливанию сальника или повреждению подшипников, а недостаточное — к люфту.
Затяжка центральной гайки производится с использованием динамометрического ключа до значения, указанного в технической документации для конкретной модели редуктора. Момент затяжки может варьироваться от 200 до 500 Нм и более, в зависимости от грузоподъемности техники. После затяжки гайка должна быть зафиксирована новым способом (кернением, шайбой или контргайкой).
После сборки необходимо проверить узел на наличие люфтов и посторонних звуков при вращении вала. Также следует убедиться, что фланец не имеет биения во время вращения. Только после успешной проверки можно устанавливать карданный вал и начинать эксплуатацию техники.
Регулярная проверка состояния фланцевого соединения и сальников в ходе планового технического обслуживания поможет избежать неожиданных поломок в пути. Своевременная замена изношенных компонентов обойдется значительно дешевле, чем ремонт всего редуктора или замена карданного вала.
Методы диагностики перед снятием фланца
Перед тем как приступить к снятию фланца с редуктора, необходимо провести диагностику, чтобы избежать повреждений и обеспечить безопасность работы. Диагностика включает в себя несколько ключевых этапов, которые помогут определить текущее состояние редуктора и фланца, а также выявить возможные проблемы.
1. Визуальный осмотр
Первым шагом является визуальный осмотр редуктора и фланца. Необходимо проверить наличие видимых повреждений, таких как трещины, коррозия или износ. Обратите внимание на состояние уплотнительных элементов, которые могут указывать на утечки масла или других жидкостей. Также важно убедиться, что все крепежные элементы находятся на месте и не имеют признаков коррозии.
2. Проверка крепежных элементов
Следующий этап диагностики – это проверка состояния болтов и гаек, которые крепят фланец к редуктору. Необходимо убедиться, что они не ослаблены и не имеют повреждений. Для этого можно использовать динамометрический ключ, чтобы проверить момент затяжки. Если крепежные элементы ослаблены, это может привести к неправильной работе редуктора и затруднить процесс снятия фланца.
3. Оценка состояния уплотнений
Уплотнения играют важную роль в предотвращении утечек и обеспечении герметичности соединения. Необходимо проверить состояние уплотнительных колец и прокладок. Если они изношены или повреждены, это может привести к проблемам при снятии фланца, так как они могут прилипнуть к поверхности. В таком случае рекомендуется заранее подготовить новые уплотнения для замены.
4. Проверка наличия вибраций и шумов
Во время работы редуктора стоит обратить внимание на наличие необычных вибраций или шумов. Это может указывать на внутренние проблемы, такие как износ подшипников или неправильное выравнивание. Если такие симптомы присутствуют, рекомендуется провести более глубокую диагностику редуктора перед снятием фланца, чтобы избежать дальнейших повреждений.
5. Использование диагностического оборудования
Для более точной диагностики можно использовать специализированное оборудование, такое как виброметры или ультразвуковые толщиномеры. Эти инструменты помогут выявить скрытые проблемы, которые могут не быть видимыми при визуальном осмотре. Например, виброметр может показать, есть ли аномалии в работе редуктора, а толщинометр поможет определить степень износа деталей.
После завершения всех этапов диагностики можно переходить к снятию фланца. Правильная диагностика не только упростит процесс, но и поможет избежать возможных проблем в будущем.
Использование специализированных инструментов для оценки состояния фланца
При снятии фланца с редуктора важным этапом является предварительная оценка его состояния. Это позволяет избежать повреждений как самого фланца, так и соединительных элементов редуктора. Специализированные инструменты для оценки состояния фланца помогают механикам и инженерам определить, насколько фланец подвержен износу, коррозии или другим повреждениям.
Одним из наиболее распространенных инструментов для оценки состояния фланца является ультразвуковой толщинометр. Этот прибор позволяет измерять толщину материала фланца и выявлять участки с коррозией или другими дефектами. Ультразвуковые волны, проходя через материал, отражаются от границ раздела между слоями, что позволяет точно определить толщину и выявить потенциальные проблемы.
Еще одним важным инструментом является инфракрасный термометр. Он используется для оценки температуры фланца во время работы редуктора. Избыточное нагревание может указывать на проблемы с подшипниками или неправильную установку фланца. Регулярный мониторинг температуры помогает предотвратить серьезные поломки и продлить срок службы оборудования.
Для визуальной оценки состояния фланца также применяются эндоскопы. Эти устройства позволяют заглянуть в труднодоступные места и оценить состояние внутренних поверхностей фланца и редуктора. Эндоскопы оборудованы камерами, которые передают изображение на экран, что позволяет детально рассмотреть возможные трещины, износ или другие дефекты.
Кроме того, для проверки состояния резьбовых соединений фланца используются калиперы и штангенциркули. Эти инструменты помогают измерить диаметр и глубину резьбы, что особенно важно для обеспечения надежного соединения. Неправильные размеры резьбы могут привести к утечкам или другим проблемам в работе редуктора.
Наконец, для оценки состояния уплотнительных элементов фланца применяются специальные тестовые жидкости. Эти жидкости наносятся на соединения, и при наличии утечек они изменяют цвет или образуют пузырьки, что позволяет быстро выявить проблемные участки.
Использование специализированных инструментов для оценки состояния фланца не только повышает безопасность работы с редукторами, но и способствует более эффективному планированию технического обслуживания и ремонта. Регулярная диагностика позволяет своевременно выявлять и устранять проблемы, что в конечном итоге снижает затраты на эксплуатацию и увеличивает срок службы оборудования.
Проверка совместимости нового фланца с редуктором
Перед тем как приступать к снятию фланца с редуктора, необходимо убедиться в совместимости нового фланца с редуктором. Это важный этап, который поможет избежать проблем в будущем и обеспечит надежную работу механизма.
Первым шагом в проверке совместимости является изучение технической документации как редуктора, так и нового фланца. Важно обратить внимание на следующие параметры:
- Размеры фланца: Необходимо проверить диаметр, толщину и размеры крепежных отверстий. Эти параметры должны совпадать с характеристиками редуктора.
- Материал: Фланцы могут быть изготовлены из различных материалов, таких как сталь, алюминий или пластик. Важно, чтобы материал нового фланца соответствовал условиям эксплуатации редуктора, включая рабочую температуру и давление.
- Тип соединения: Существуют различные типы соединений, такие как фланцевое, резьбовое или сварное. Убедитесь, что новый фланец подходит по типу соединения к редуктору.
- Нагрузочные характеристики: Новый фланец должен выдерживать те же нагрузки, что и старый. Это касается как статических, так и динамических нагрузок.
После проверки параметров, рекомендуется провести визуальный осмотр нового фланца. Убедитесь, что на нем нет механических повреждений, трещин или коррозии. Также стоит проверить, соответствует ли фланец стандартам качества, что может быть подтверждено сертификатами.
Если фланец был приобретен у стороннего производителя, стоит обратить внимание на отзывы и репутацию компании. Это поможет избежать покупки некачественного изделия, которое может привести к поломке редуктора.
Кроме того, полезно проконсультироваться с техническими специалистами или инженерами, которые имеют опыт работы с подобными механизмами. Они могут дать рекомендации по выбору фланца и его установке, что значительно упростит процесс и повысит надежность работы всего агрегата.
В заключение, проверка совместимости нового фланца с редуктором — это ключевой этап, который требует внимательности и тщательности. Правильный выбор фланца обеспечит долгую и бесперебойную работу редуктора, а также снизит риск возникновения аварийных ситуаций.
Рекомендации по выбору материалов для замены фланца
При замене фланца редуктора важно учитывать не только сам процесс демонтажа, но и выбор материалов для нового фланца. Правильный выбор материалов обеспечит надежность и долговечность соединения, а также предотвратит возможные утечки и повреждения в будущем.
Первым шагом в выборе материала является определение условий эксплуатации редуктора. Важно учитывать такие факторы, как температура, давление, агрессивность среды и механические нагрузки. Например, если редуктор работает в условиях высокой температуры или под воздействием коррозионных агентов, необходимо выбирать фланцы из нержавеющей стали или специальных сплавов, устойчивых к коррозии.
Для большинства стандартных применений подходят фланцы из углеродной стали, которые обладают хорошими механическими свойствами и достаточно экономичны. Однако в условиях повышенной влажности или химического воздействия такие фланцы могут быстро выйти из строя, поэтому в таких случаях предпочтение следует отдавать более устойчивым материалам.
Кроме того, стоит обратить внимание на толщину и конструкцию фланца. Более толстые фланцы обеспечивают большую прочность и устойчивость к деформациям, однако они могут быть менее удобны в установке. Конструкция фланца также должна соответствовать типу соединения: для болтовых соединений подойдут фланцы с отверстиями, а для сварных — гладкие.
Не менее важным аспектом является выбор уплотнительных материалов. Уплотнители должны быть совместимы с материалом фланца и средой, в которой будет работать редуктор. Например, для работы с маслами и смазками подойдут резинотехнические изделия, а для агрессивных химических веществ — фторопластовые или силиконовые уплотнители.
При выборе фланца также стоит учитывать стандарты и спецификации, принятые в вашей отрасли. Это поможет избежать проблем с совместимостью и обеспечит соответствие всем необходимым требованиям безопасности и качества.
В заключение, правильный выбор материалов для замены фланца редуктора — это ключевой момент, который влияет на эффективность работы всего механизма. Уделите внимание каждому аспекту, чтобы обеспечить надежность и долговечность вашего оборудования.
