Клапан переключения передач Камаз играет ключевую роль в обеспечении правильной работы трансмиссии, влияя на эффективность и надежность работы автомобиля. В данной статье мы подробно рассмотрим устройство клапана, основные неисправности, которые могут возникнуть в процессе эксплуатации, а также предоставим пошаговую инструкцию по его диагностике и замене. Используя схемы и таблицы давления, вы сможете избежать типичных ошибок при ремонте и обеспечить долгую службу вашего транспортного средства.

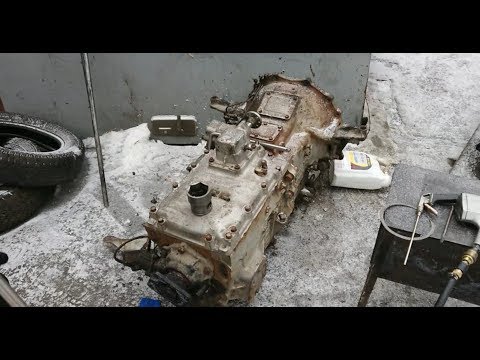

Конструктивные особенности и принцип работы
Клапан переключения, также известный как делитель или золотник, представляет собой пневматический распределитель, который регулирует поток сжатого воздуха к механизмам коробки передач. В традиционной конструкции Камаз с делителем этот компонент отвечает за подачу давления в пневмоцилиндр, перемещающий шестерни делителя в режимы повышенной или пониженной передачи. Ключевым элементом является подвижный золотник, который, реагируя на управляющий сигнал, смещается и открывает необходимые каналы.
Устройство состоит из корпуса с входными и выходными отверстиями, пружины возврата и системы уплотнений. Герметичность соединений обеспечивается резинками и кольцами, состояние которых критически важно для корректной работы. Когда поступает сигнал от рычага или крана управления, воздух попадает в управляющую полость, смещая поршень и открывая путь основному потоку воздуха от ресивера к цилиндру делителя.
Типы клапанов на разных модификациях
На разных моделях грузовиков используются различные версии клапанов, которые отличаются размерами, методом крепления и пропускной способностью. Для автомобилей с механической трансмиссией серий 152 и 154 применяются клапаны, встроенные в общую систему пневмоуправления. Переключение осуществляется за счет перемещения штока втулки. Более современные конструкции могут включать электропневматические компоненты, однако классический пневматический золотник по-прежнему остается наиболее популярным выбором благодаря своей надежности.
Существуют также различия в количестве выходов и наличии дополнительных функций, таких как блокировка включения при неактивированном сцеплении. На схемах эти элементы обозначаются как узлы, регулирующие последовательность подачи воздуха. Знание конкретной схемы вашего автомобиля крайне важно для правильного выбора запасных частей, так как внешнее сходство клапанов не всегда гарантирует их полную взаимозаменяемость по внутреннему устройству.
⚠️ Внимание: Прежде чем приступать к работам с пневмосистемой, обязательно сбросьте давление из всех контуров. Резкий выход сжатого воздуха может привести к травмам или неконтролируемому движению механизмов.
| Параметр | Диагностика | Замена |
|---|---|---|
| Признаки неисправности | Неправильное переключение передач | Снятие старого клапана |
| Увеличенный расход топлива | Установка нового клапана | |
| Посторонние звуки при работе | Проверка герметичности соединений | |
| Утечки масла | Затяжка крепежных элементов | |
| Ошибки в системе управления | Настройка системы после замены |
Интересные факты
Вот несколько интересных фактов о клапане переключения передач КамАЗ, его диагностике и замене:
Функция клапана: Клапан переключения передач в автомобилях КамАЗ отвечает за управление трансмиссией, обеспечивая плавное переключение между передачами. Он регулирует давление масла в гидравлической системе, что критически важно для работы коробки передач. Неправильная работа клапана может привести к затруднениям при переключении и даже к поломке трансмиссии.
Диагностика неисправностей: Для диагностики клапана переключения передач используются специальные диагностические приборы, которые позволяют проверить давление масла и его температуру. Также важно обращать внимание на характер работы трансмиссии: если передачи переключаются с задержками или с рывками, это может указывать на проблемы с клапаном.
Процесс замены: Замена клапана переключения передач на КамАЗе может быть достаточно сложной задачей, требующей специальных навыков и инструментов. Важно не только правильно установить новый клапан, но и выполнить его настройку, чтобы обеспечить корректную работу трансмиссии. Рекомендуется проводить замену в сервисных центрах, где есть опытные механики и необходимое оборудование.
Симптомы неисправностей и первичная диагностика
Неисправность клапана переключения можно определить по нескольким характерным признакам, проявляющимся в работе трансмиссии. Водитель часто сталкивается с ситуацией, когда делитель либо полностью отказывается переключаться, либо работает нестабильно, пропуская команды. Диагностика начинается с прослушивания работы пневмосистемы: постоянные утечки воздуха («пшики») в области коробки передач или клапанной группы указывают на проблемы с герметичностью.
Если клапан застрял в одном положении, автомобиль будет двигаться только на прямых или исключительно на пониженных передачах, что особенно заметно при движении с нагрузкой. В некоторых случаях наблюдается «мягкое» переключение, когда делитель срабатывает с заметной задержкой. Это может указывать на загрязнение каналов или износ уплотнений, которые пропускают воздух в атмосферу вместо создания необходимого рабочего давления.
Проверка давления в контурах
Для точного определения состояния системы необходимо использовать манометр, подключая его к контрольным штуцерам пневматических систем. Оптимальное давление в контуре управления делителем должно совпадать с давлением в ресиверах, которое обычно составляет от 6,5 до 8,5 атмосфер. Если при переключении рычага давление в выходном контуре клапана не увеличивается или увеличивается медленно, это указывает на неисправность золотникового механизма или подводящих трубопроводов.
Проверка герметичности осуществляется путем подачи воздуха в систему с закрытыми выходными отверстиями. Обнаружение утечек через выхлопные отверстия клапана при его закрытом состоянии свидетельствует о износе резинок уплотнений золотника. В таблице ниже представлены ключевые параметры для оценки работоспособности:
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Давление в контуре управления | 6,5 – 8,5 атм | Давление ниже 5,5 атм или отсутствует |
| Утечка на выхлопе | Отсутствует | Постоянный свист или шипение воздуха |
| Время срабатывания | Мгновенно | Задержка более 1-2 секунд |
⚠️ Важно: Использование некачественного воздуха, содержащего масло и влагу, может привести к разбуханию резинок уплотнений и быстрому выходу клапана из строя. Обратите внимание на состояние влагоотделителей.
Технология замены и регулировки клапана
Замена клапана переключения передач требует базового набора инструментов и аккуратного рабочего пространства. Прежде чем начать демонтаж, отключите подачу воздуха и отсоедините все пневматические трубки. Пометьте их маркером или бирками, чтобы избежать путаницы при сборке. Неправильное подключение трубок к штуцерам может вызвать сбои в работе делителя или полную блокировку системы.
После снятия клапана тщательно проверьте посадочные места и трубки на наличие трещин, изгибов или загрязнений. Установка нового или отремонтированного узла осуществляется в обратном порядке, при этом замените все уплотнительные кольца на новые. Чистота при сборке имеет ключевое значение: даже небольшая песчинка, попавшая под манжету, может вызвать утечку.
Настройка и регулировка хода штока
После установки клапана может потребоваться корректировка хода штока или положения управляющего рычага для обеспечения полного открытия и закрытия воздушных каналов. На некоторых моделях эту регулировку выполняют, изменяя длину тяги или положение эксцентрика на валу трансмиссии. Неправильная настройка может привести к неполному открытию клапана, что создаст недостаточное давление для работы цилиндра делителя.
Для регулировки ослабьте контргайку и вращайте регулировочный винт до достижения необходимого свободного хода. Контроль выполняется при работающем двигателе и остановленном автомобиле. Звук переключения должен быть четким и уверенным, без признаков неполного включения шестерен.
- Запустите двигатель и накачайте давление в системе до необходимого уровня.
- Выжмите педаль сцепления и переведите рычаг делителя в положение «Высокая».
- Отпустите сцепление и кратковременно нажмите на газ для включения передачи.
- Повторите процесс для положения «Низкая» и оцените скорость и четкость включения.
Типичные ошибки при обслуживании
При ремонте пневматических систем трансмиссии часто возникают ошибки, которые могут свести на нет все усилия и привести к повторным поломкам. Одной из распространенных проблем является пренебрежение состоянием воздушных трубопроводов. Установка нового клапана в загрязненную систему, где остались частицы стружки или грязи, может мгновенно вывести из строя новое уплотнение.
Еще одной распространенной ошибкой является применение неподходящих смазочных материалов. Неверный выбор смазки может привести к разрушению резинок или замерзанию при низких температурах, что заблокирует работу золотника. Для пневмосистем Камаз необходимо использовать только специализированные смазки, рекомендованные производителем, которые сохраняют свою эластичность в широком диапазоне температур.
- Игнорирование влагоотделителя — если не сливать конденсат из ресиверов, влага попадет в клапан, что может вызвать коррозию и обмерзание зимой, приводя к заклиниванию.
- Чрезмерная затяжка крепежных болтов — избыточное усилие при затягивании корпуса клапана может привести к деформации посадочных поверхностей или повреждению резьбы в алюминиевом корпусе, что нарушит герметичность.
- Применение герметика на резьбе — попадание герметика внутрь клапана через резьбовые соединения недопустимо, так как это может заблокировать тонкие каналы управления. Рекомендуется использовать только нитяную подмотку или анаэробные фиксаторы.
- Отсутствие проверки всей системы — замена только клапана без проверки крана управления и цилиндров делителя может не устранить проблему, если неисправность связана с другими элементами.
Профилактика и ресурс узла
Долговечность клапана переключения передач зависит от качества обслуживания пневматической системы грузовика. Регулярная замена воздушных фильтров компрессора и своевременный слив конденсата из ресиверов значительно увеличивают срок службы уплотнительных резинок. В зимний период рекомендуется использовать специальные антигелевые добавки или спиртовые инжекторы для предотвращения образования ледяных пробок.
Обычно ресурс клапана составляет от 100 до 200 тысяч километров. Однако при агрессивной эксплуатации или плохом качестве воздуха этот срок может сократиться вдвое. Плановая проверка работы делителя должна проводиться при каждом техническом обслуживании автомобиля. Визуальный осмотр на наличие утечек и проверка четкости переключения помогают выявить потенциальные проблемы до их возникновения.
Соблюдение правил эксплуатации и регулярное обслуживание позволяют избежать неожиданных отказов трансмиссии в пути. Понимание принципов работы клапана переключения помогает водителю быстро диагностировать проблему и принять меры для ее устранения. Использование качественных запасных частей и аккуратность при проведении работ обеспечивают стабильную работу делителя передач в любых дорожных условиях.
В заключение, пневматическая система Камаза достаточно проста и поддается ремонту, но требует внимательного отношения к чистоте воздуха. Регулярный контроль давления и герметичности соединений является хорошей профилактикой дорогостоящих ремонтов. При правильном подходе система переключения передач может служить долгие годы, обеспечивая комфортное и безопасное вождение грузовика.
Инструменты и материалы для замены клапана
Для успешной замены клапана переключения передач на автомобиле Камаз необходимо подготовить определенные инструменты и материалы. Правильная подготовка поможет избежать непредвиденных проблем и ускорит процесс работы.
Инструменты:
- Набор ключей: Для демонтажа и монтажа клапана потребуется набор гаечных ключей различных размеров. Рекомендуется иметь как метрические, так и дюймовые ключи, так как на некоторых моделях могут использоваться разные системы измерения.
- Отвертки: Плоские и крестовые отвертки понадобятся для откручивания креплений и снятия пластиковых накладок, если они имеются.
- Торцевые головки: Наличие торцевых головок различных размеров облегчит процесс работы с крепежом, особенно в труднодоступных местах.
- Плоскогубцы: Эти инструменты могут понадобиться для снятия хомутов и работы с проводами.
- Ключ для прокладок: Если требуется замена прокладок, специальный ключ поможет аккуратно их снять без повреждений.
- Динамометрический ключ: Для обеспечения правильного момента затяжки крепежа, особенно если это указано в технической документации.
Материалы:
- Новый клапан переключения передач: При замене обязательно используйте оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью.
- Прокладки: Если старые прокладки изношены или повреждены, их необходимо заменить новыми. Это поможет избежать утечек масла и других проблем.
- Уплотнительные материалы: В некоторых случаях может потребоваться использование герметиков или уплотнительных лент для обеспечения герметичности соединений.
- Масло трансмиссионное: После замены клапана может потребоваться доливка или полная замена трансмиссионного масла. Убедитесь, что используете масло, рекомендованное производителем.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены клапана переключения передач на вашем Камазе. Не забывайте следовать инструкциям и рекомендациям, чтобы обеспечить качественное выполнение работы и продлить срок службы вашего автомобиля.
Рекомендации по выбору запасных частей
При выборе запасных частей для клапана переключения передач Камаз важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу автомобиля. В первую очередь, необходимо обратить внимание на качество запчастей. Рекомендуется приобретать детали только у проверенных производителей или официальных дистрибьюторов, так как это значительно снижает риск покупки подделок или некачественных компонентов.
Следующим важным аспектом является совместимость запчастей с конкретной моделью автомобиля. Разные модели Камаз могут иметь различные конструкции клапанов переключения передач, поэтому перед покупкой стоит уточнить информацию о совместимости. Для этого можно обратиться к технической документации или консультироваться с опытными механиками.
Также стоит учитывать, что оригинальные запчасти, как правило, имеют более высокую цену, но они обеспечивают лучшую надежность и долговечность. Альтернативные варианты, такие как неоригинальные или восстановленные детали, могут быть более доступными по цене, однако их качество может варьироваться. Поэтому перед покупкой стоит изучить отзывы и рекомендации других владельцев автомобилей Камаз.
Не менее важным является выбор места покупки. Запчасти можно приобрести как в специализированных магазинах, так и через интернет. При выборе онлайн-магазина следует обращать внимание на репутацию продавца, наличие сертификатов качества и возможность возврата товара в случае несоответствия. Также полезно ознакомиться с условиями доставки и гарантией на запчасти.
Наконец, рекомендуется заранее подготовить все необходимые инструменты и материалы для замены клапана переключения передач. Это поможет избежать задержек в процессе ремонта и обеспечит более качественное выполнение работы. Важно помнить, что правильный выбор запасных частей и их установка напрямую влияют на эксплуатационные характеристики автомобиля и его безопасность на дороге.
Тестирование работы после замены
После завершения процесса замены клапана переключения передач на Камазе крайне важно провести тестирование его работы. Это необходимо для того, чтобы убедиться в правильности установки нового компонента и его корректной функциональности. Тестирование позволяет выявить возможные неисправности и предотвратить дальнейшие проблемы в трансмиссии.
Первым шагом в тестировании является визуальный осмотр установленного клапана. Убедитесь, что все соединения надежно закреплены, нет утечек масла и что сам клапан установлен в правильном положении. Проверьте, что все электрические разъемы подключены и не имеют повреждений.
Далее, запустите двигатель и дайте ему поработать на холостом ходу в течение нескольких минут. Обратите внимание на любые необычные звуки, которые могут указывать на неправильную работу клапана. Если слышны стуки или скрипы, это может свидетельствовать о неправильной установке или о том, что новый клапан неисправен.
После этого проведите тестирование переключения передач. Для этого плавно переключайте передачи, начиная с первой и заканчивая последней. Обратите внимание на то, как происходит переключение: оно должно быть плавным и без задержек. Если вы заметили, что передачи переключаются с трудом или с рывками, это может указывать на необходимость дополнительной настройки или проверки системы.
Также важно проверить работу системы в различных режимах: на месте, при движении на низкой и высокой скорости. Это позволит убедиться, что клапан функционирует корректно в различных условиях эксплуатации. При тестировании на ходу обратите внимание на реакцию автомобиля на нажатие педали акселератора и на то, как быстро и плавно происходит переключение передач.
Если в процессе тестирования были выявлены какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей. Важно помнить, что правильная работа клапана переключения передач критически важна для безопасной и эффективной эксплуатации автомобиля.
В случае успешного тестирования и отсутствия каких-либо проблем, можно считать, что замена клапана переключения передач выполнена успешно, и автомобиль готов к дальнейшей эксплуатации. Регулярное обслуживание и контроль состояния трансмиссии помогут избежать проблем в будущем и продлить срок службы автомобиля.
Оценка эффективности работы системы переключения передач
Эффективность работы системы переключения передач на автомобилях Камаз напрямую зависит от состояния клапана переключения передач. Этот компонент играет ключевую роль в обеспечении плавного и точного переключения между передачами, что, в свою очередь, влияет на общую производительность и экономичность транспортного средства.
Для оценки эффективности работы системы переключения передач необходимо учитывать несколько факторов. Во-первых, важно обратить внимание на реакцию автомобиля при переключении передач. Если переключение происходит с задержкой или с рывками, это может свидетельствовать о проблемах с клапаном. Во-вторых, стоит проверить уровень и состояние трансмиссионной жидкости. Низкий уровень или загрязнение жидкости могут негативно сказаться на работе клапана и всей системы в целом.
Также следует провести диагностику на наличие утечек в системе. Утечки масла могут привести к недостаточному давлению, что, в свою очередь, повлияет на работу клапана. Для этого необходимо осмотреть все соединения и шланги, а также проверить сам клапан на наличие повреждений или коррозии.
Дополнительно, стоит обратить внимание на работу электронных систем управления, если они имеются в данной модели Камаза. Неправильные настройки или сбои в работе электроники могут привести к некорректному функционированию клапана переключения передач. В таких случаях может потребоваться использование специализированного диагностического оборудования для считывания кодов ошибок и анализа работы системы.
Наконец, регулярное техническое обслуживание и профилактика помогут поддерживать клапан переключения передач в исправном состоянии. Рекомендуется следить за состоянием трансмиссионной жидкости, проводить её замену в соответствии с регламентом, а также периодически проверять работу системы переключения передач на предмет выявления возможных неисправностей.
