Лебедка на КамАЗ 4310 является важным элементом, обеспечивающим эффективность работы автомобиля в сложных условиях, таких как буксировка, подъем и перемещение тяжелых грузов. В данной статье представлена полная инструкция по эксплуатации лебедки, включая ее устройство, схемы подключения, а также подробные рекомендации по регулировке тормоза и порядку намотки троса. Также мы рассмотрим распространенные неисправности и способы их устранения, что поможет владельцам и операторам КамАЗ 4310 максимально эффективно использовать данный механизм и продлить срок его службы.
Конструктивные особенности и принцип действия
Тяговый механизм основан на червячном редукторе с одной ступенью. Он обеспечивает высокое передаточное число и самоторможение.
Крутящий момент передается от коробки отбора мощности (КОМ) через карданный вал, что требует регулярного контроля состояния шлицевых соединений.
На валу барабана установлен ленточный тормоз, который фиксирует груз при остановке двигателя и предотвращает его случайное разматывание.
Схема передачи крутящего момента
Передача усилия начинается с активации рычага КОМ в кабине. Затем вращение передается на карданный вал, который приводит в действие лебедку.
Внутри редуктора червячная пара преобразует высокую скорость вращения вала в мощное тяговое усилие на барабане.
Для активации тягового режима необходимо освободить тормозную ленту. Это можно сделать с помощью пневматического привода или механического рычага, в зависимости от модификации.
Система управления исключает возможность одновременной работы лебедки и движения автомобиля с включенным передним мостом (в некоторых модификациях).
На практике это означает, что перед началом работы нужно удостовериться в полной остановке транспортного средства и включении стояночного тормоза.
| Параметр | Описание | Рекомендации по эксплуатации |
|---|---|---|
| Максимальная нагрузка | 5 тонн | Не превышать указанную нагрузку |
| Скорость подъема | 8 м/мин | Регулировать скорость в зависимости от условий |
| Уровень масла в редукторе | 5-7 см от дна | Проверять уровень масла перед каждой эксплуатацией |
Интересные факты
Вот несколько интересных фактов о эксплуатации и регулировке лебедки на КамАЗ 4310:
Многофункциональность лебедки: Лебедка на КамАЗ 4310 не только используется для буксировки и подъема тяжелых грузов, но и может служить для самовытаскивания автомобиля из сложных ситуаций, таких как застревание в грязи или снегу. Это делает ее незаменимым инструментом в условиях бездорожья.
Регулировка натяжения троса: Правильная регулировка натяжения троса лебедки критически важна для ее эффективной работы. Слишком слабое натяжение может привести к заеданию троса, а слишком сильное — к его повреждению. Регулярная проверка и настройка натяжения помогают продлить срок службы как лебедки, так и троса.
Система безопасности: Лебедка на КамАЗ 4310 оснащена системой автоматической остановки, которая предотвращает перегрузку и возможные повреждения. Это особенно важно при работе с тяжелыми грузами, так как перегрузка может привести к поломке механизма или даже к аварийным ситуациям.
Порядок включения и подготовка к работе
Перед использованием важно провести визуальный осмотр троса на наличие разрывов, «лохматости» и деформаций жил.
Если трос намотан неправильно, с перекрестными витками, его нужно полностью размотать и намотать заново с натяжением.
Для проверки крепления лебедки к раме постучите молотком по болтовым соединениям — глухой звук укажет на ослабление.
Алгоритм подключения привода
Включение механизма следует производить только на холостых оборотах двигателя, чтобы избежать повреждения зубьев шестерен.
После активации КОМ аккуратно увеличьте обороты двигателя и проверьте работу механизма на холостом ходу.
Для начала намотки троса подайте воздух в пневмокамеру тормоза или отведите рычаг управления тормозом.
При работе с тяжелыми грузами рекомендуется использовать блоки для увеличения кратности полиспаста, что снизит нагрузку на трос.
Направление вращения барабана контролируется визуально. При необходимости его можно изменить, переключив режим работы редуктора (если это предусмотрено конструкцией).
Во время работы оператор должен находиться вне зоны натяжения троса, так как его обрыв может представлять смертельную опасность.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Максимальное тяговое усилие | 4000 (с блоком до 7000) | кгс |
| Рабочая длина троса | 30 | м |
| Диаметр троса | 8.3 | мм |
Регулировка тормозного механизма
Эффективность всей системы во многом зависит от состояния ленточного тормоза, который фиксирует барабан в неподвижном положении.
Износ фрикционных накладок может привести к проскальзыванию троса под нагрузкой, что может вызвать аварийные ситуации.
Регулировка осуществляется изменением натяжения тормозной ленты с помощью регулировочного винта или гайки на штоке пневмокамеры.
Настройка пневмопривода тормоза
Для оценки эффективности тормозной системы необходимо нагрузить лебедку и попытаться остановить барабан при работающем приводе.
Если барабан продолжает вращаться, увеличьте натяжение ленты, повернув регулировочную гайку.
Однако чрезмерное натяжение может привести к перегреву тормоза и быстрому износу накладок, поэтому важно соблюдать баланс.
Зазор между лентой и барабаном должен быть равномерным по всей окружности. Это можно проверить визуально или с помощью щупа.
Если на тормозных лентах обнаружены масляные пятна, их следует промыть бензином или заменить, так как наличие масла снижает коэффициент трения.
Часто возникает проблема с герметичностью пневмокамеры, из-за чего тормоз может не размыкаться или не смыкаться полностью.
В этом случае необходимо заменить диафрагму или всю пневмокамеру в сборе — это стандартная процедура обслуживания.
После регулировки обязательно проведите повторное тестирование под нагрузкой для подтверждения эффективности работы тормозной системы.
Техническое обслуживание и смазка
Регулярное техническое обслуживание продлевает срок службы механизмов и предотвращает неожиданные поломки в процессе эксплуатации.
Основным аспектом обслуживания является контроль уровня масла в картере редуктора и смазка шлицевых соединений карданного вала.
Использование некачественных смазочных материалов может привести к повреждению подшипников и зубчатых передач.
Перечень работ по ТО
Каждые 2000 километров пробега или после 50 моточасов работы необходимо проверять уровень масла в редукторе через контрольное отверстие.
Если уровень масла ниже нормы, долейте трансмиссионное масло нужной вязкости, рекомендованное производителем.
Шарниры карданного вала и трос требуют регулярной смазки графитовой или литиевой смазкой для предотвращения коррозии.
Трос также следует периодически перематывать, чтобы смазать все скрытые витки.
Каждые 1000 километров проверяйте затяжку крепежных элементов лебедки к раме автомобиля, особенно после эксплуатации в сложных условиях.
Ослабление болтов может привести к смещению редуктора и повреждению карданного вала.
В зимний период эксплуатации важно уделять особое внимание состоянию пневмосистемы, регулярно удаляя конденсат из ресиверов.
| Компонент | Тип смазки | Периодичность |
|---|---|---|
| Редуктор лебедки | Трансмиссионное масло ТАп-15В | По уровню / 5000 км |
| Карданный вал | Литол-24 / Фиол-1 | 1000 км |
| Трос | Графитная смазка | Ежемесячно |

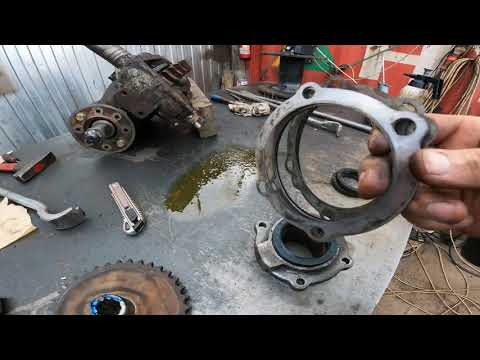

Типичные неисправности и методы их устранения
В процессе эксплуатации оборудования могут возникать неисправности, требующие оперативного вмешательства для восстановления функциональности.
Многие проблемы можно выявить по характерным звукам, вибрациям или визуальному осмотру компонентов.
Своевременное обнаружение дефектов помогает избежать дорогостоящего ремонта и простоя техники.
Шумы и стуки в редукторе чаще всего сигнализируют о нехватке масла или износе подшипников.
Повышение температуры корпуса редуктора выше 90 градусов указывает на неправильную настройку подшипников или использование некачественного масла.
Самопроизвольное опускание груза свидетельствует о износе тормозных лент или нарушении регулировки тормозного механизма.
- Проскальзывание троса под нагрузкой — вызвано износом фрикционных накладок тормоза или попаданием масла. Необходимо заменить накладки и очистить барабан от жира.
- Отсутствие вращения барабана при включенном приводе — может быть связано с повреждением шлицов карданного вала или поломкой червячной пары. Требуется разбор редуктора и замена поврежденных элементов.
- Неравномерная намотка троса — возникает из-за перекоса направляющих роликов или работы без натяжения. Необходимо перемотать трос и отрегулировать ролики.
- Заедание тормоза — может быть вызвано коррозией штока пневмокамеры или замерзанием конденсата. Требуется смазка штока и продувка пневмосистемы.
При выявлении вибрации карданного вала следует проверить его балансировку и состояние опорных подшипников.
Разрыв троса, как правило, происходит в местах перегибов или коррозионного повреждения, поэтому контроль состояния каната должен проводиться регулярно.
Замена троса осуществляется только на аналогичный по диаметру и разрывной прочности. Использование более тонкого троса недопустимо.
Правила безопасной эксплуатации и хранения
Обеспечение безопасности при использовании лебедки требует строгого соблюдения норм и правил личной безопасности.
Находиться в зоне действия троса строго запрещено, так как его обрыв может высвободить значительную кинетическую энергию.
Все операции по обслуживанию следует выполнять только при выключенном двигателе и сброшенном давлении в пневматической системе.
Требования к хранению
При длительном хранении оборудования лебедку нужно подготовить к консервации, обработав металлические элементы антикоррозийным средством.
Трос следует полностью намотать на барабан и обильно смазать консервационной смазкой.
Редуктор заполняется маслом до максимального уровня, чтобы избежать коррозии внутренних поверхностей.
Хранение должно происходить в сухом помещении или под навесом, защищающим от дождя и солнечного света.
Рекомендуется периодически, как минимум раз в полгода, проворачивать барабан для обновления положения смазки.
Резиновые компоненты пневмопривода со временем теряют свои свойства, поэтому при консервации на срок более года их лучше снять.
Следование этим рекомендациям поможет сохранить работоспособность оборудования на протяжении всего срока эксплуатации автомобиля.
Если будут выявлены неустранимые повреждения корпуса редуктора или барабана, их следует заменить на новые или восстановленные детали.
Использование оригинальных запасных частей обеспечивает соответствие геометрических параметров и механических характеристик.
Оптимальные режимы работы механизма
Для увеличения срока службы лебедки важно соблюдать установленные режимы работы, избегая перегрузок и перегрева.
Режим кратковременного включения (S3) предполагает, что после 10 минут работы необходимо сделать паузу для охлаждения.
При длительной эксплуатации с высокими нагрузками регулярно проверяйте температуру корпуса редуктора, прикоснувшись к нему рукой.
Если корпус слишком горячий для прикосновения, остановите работу до полного остывания устройства.
Использование лебедки для рывкового извлечения застрявшей техники возможно, но требует особой осторожности.
Рывковые нагрузки могут значительно превышать статические, что увеличивает риск повреждения компонентов.
Наиболее эффективным методом является плавное натяжение троса с последующей работой двигателя на средних оборотах.
При эксплуатации в горной местности учитывайте влияние разряженного воздуха на мощность двигателя и работу пневмосистемы.
В таких условиях давление тормоза может снизиться, что потребует дополнительной ручной корректировки торможения.
Контроль натяжения троса должен осуществляться постоянно, так как его ослабление может привести к соскакиванию витков и заклиниванию.
В зимний период перед началом работы рекомендуется прогреть редуктор на холостом ходу в течение 5-10 минут.
Это позволит маслу равномерно распределиться по всем узлам и снизит износ трущихся поверхностей при запуске под нагрузкой.
Замерзший конденсат в пневмолиниях может блокировать тормоза, поэтому продувка системы сжатым воздухом обязательна.
Проверка и замена троса
Трос лебедки является одним из ключевых элементов, обеспечивающих ее функциональность и безопасность при эксплуатации. Регулярная проверка и замена троса необходимы для предотвращения аварийных ситуаций и обеспечения надежной работы лебедки на КамАЗ 4310.
Для начала, необходимо регулярно осматривать трос на наличие видимых повреждений. Это включает в себя проверку на наличие изломов, коррозии, износа и других дефектов. Особое внимание следует уделить участкам, где трос может подвергаться трению о поверхности или острые края. Если вы заметили какие-либо повреждения, трос необходимо заменить.
При проверке троса также важно обратить внимание на его натяжение. Слишком слабое натяжение может привести к тому, что трос будет соскальзывать с барабана, а слишком сильное – к его повреждению. Оптимальное натяжение должно обеспечивать надежное сцепление троса с барабаном, но не вызывать чрезмерного напряжения.
Замена троса должна проводиться в соответствии с рекомендациями производителя. Для этого необходимо выполнить следующие шаги:
- Отключите лебедку от источника питания и убедитесь, что она полностью остановлена.
- Снимите старый трос с барабана, аккуратно разматывая его. При этом следите за тем, чтобы не повредить механизм лебедки.
- Подготовьте новый трос, убедившись, что он соответствует спецификациям, указанным в руководстве пользователя. Обычно для КамАЗ 4310 используется стальной трос диаметром 8-10 мм.
- Закрепите один конец нового троса на барабане, используя надежный узел или специальный зажим. Убедитесь, что он надежно зафиксирован.
- Начинайте наматывать трос на барабан, равномерно распределяя его по всей поверхности. Это поможет избежать перекрестного наложения и запутывания троса.
- После полной намотки проверьте, чтобы трос был правильно натянут и не имел излишних изгибов или перекручиваний.
После замены троса рекомендуется провести тестовую проверку лебедки. Убедитесь, что механизм работает плавно, а трос не соскальзывает с барабана при подъеме или спуске груза. Также важно следить за состоянием троса в процессе эксплуатации, чтобы вовремя выявить возможные проблемы.
Регулярная проверка и своевременная замена троса – это залог безопасной и эффективной работы лебедки на КамАЗ 4310. Не забывайте о важности этих процедур для предотвращения аварий и продления срока службы оборудования.
Методы оценки состояния троса
Оценка состояния троса лебедки является важным аспектом эксплуатации и обслуживания оборудования на КамАЗ 4310. Правильная диагностика позволяет предотвратить аварийные ситуации и продлить срок службы как самого троса, так и лебедки в целом. Существует несколько методов, которые помогут в оценке состояния троса.
Визуальный осмотр. Это первый и самый простой метод, который можно применять регулярно. В процессе визуального осмотра необходимо обратить внимание на наличие видимых повреждений, таких как:
- износ или обрыв отдельных проволок;
- коррозия, ржавчина или другие следы коррозионного повреждения;
- изменение цвета или структуры троса;
- появление вздутий или деформаций.
При обнаружении таких дефектов трос следует заменить, так как это может привести к его обрыву в процессе эксплуатации.
Проверка на наличие износа. Для более точной оценки состояния троса можно использовать специальные инструменты, такие как штангенциркуль или микрометр. Измеряя диаметр троса в разных местах, можно определить степень его износа. Если диаметр уменьшился более чем на 10%, это сигнализирует о необходимости замены троса.
Тест на растяжение. Этот метод позволяет оценить прочность троса. Для его проведения необходимо зафиксировать один конец троса и постепенно увеличивать нагрузку на другой конец до тех пор, пока не произойдет его обрыв. Однако данный метод требует осторожности и соблюдения всех мер безопасности, так как может быть опасным.
Использование ультразвукового контроля. Это более современный и высокотехнологичный метод, который позволяет выявить внутренние дефекты троса, такие как микротрещины или пустоты. Ультразвуковой контроль обеспечивает высокую точность и позволяет проводить диагностику без необходимости демонтировать трос.
Анализ истории эксплуатации. Важно учитывать историю использования троса, включая частоту его эксплуатации, условия работы и нагрузки. Если трос использовался в тяжелых условиях или подвергался частым перегрузкам, это может значительно сократить его срок службы. Регулярное ведение записей о состоянии и замене троса поможет в будущем более точно оценивать его состояние.
Каждый из перечисленных методов имеет свои преимущества и недостатки, и их применение зависит от конкретных условий эксплуатации. Регулярная оценка состояния троса позволит избежать неприятных ситуаций и обеспечит надежную работу лебедки на КамАЗ 4310.
Эффективные методы эксплуатации в сложных условиях
Лебедка на КамАЗ 4310 является важным инструментом, который позволяет выполнять различные задачи по буксировке и подъему грузов в условиях, где стандартные методы могут оказаться неэффективными. Для достижения максимальной эффективности эксплуатации лебедки в сложных условиях необходимо учитывать несколько ключевых аспектов.
1. Подбор правильного оборудования
Перед началом эксплуатации лебедки важно убедиться, что она соответствует требованиям конкретной задачи. Необходимо учитывать грузоподъемность, длину троса и тип привода. Например, для работы в условиях болотистой местности или на скользких поверхностях лучше использовать лебедки с более высокой мощностью и специальными тросами, которые обеспечивают надежное сцепление.
2. Подготовка к работе
Перед началом работы с лебедкой необходимо провести тщательную проверку оборудования. Убедитесь, что трос не имеет повреждений, а механизм работает без сбоев. Также важно проверить уровень масла в редукторе и состояние электрических соединений, если лебедка электрическая. В условиях низких температур рекомендуется использовать специальные смазочные материалы, которые не теряют своих свойств при низких температурах.
3. Правильная техника работы
При эксплуатации лебедки в сложных условиях важно соблюдать правильную технику работы. Необходимо избегать резких рывков и перегрузок, которые могут привести к поломке оборудования. Рекомендуется использовать плавный старт и остановку, а также контролировать натяжение троса. При необходимости можно использовать дополнительные устройства, такие как блоки или лебедочные системы, для уменьшения нагрузки на лебедку.
4. Учет окружающих условий
Эксплуатация лебедки в сложных условиях требует учета различных факторов, таких как рельеф местности, погодные условия и тип груза. Например, в условиях сильного дождя или снега необходимо быть особенно осторожным, так как это может повлиять на сцепление колес и устойчивость автомобиля. В таких случаях рекомендуется использовать цепи противоскольжения или специальные шины для улучшения сцепления.
5. Регулярное обслуживание
Для обеспечения надежной работы лебедки необходимо проводить регулярное техническое обслуживание. Это включает в себя проверку состояния троса, смазку механизмов, а также осмотр всех соединений и креплений. Регулярное обслуживание поможет предотвратить поломки и продлить срок службы оборудования.
Следуя этим рекомендациям, можно значительно повысить эффективность эксплуатации лебедки на КамАЗ 4310 в сложных условиях, что в свою очередь обеспечит безопасность и успешное выполнение поставленных задач.
Работа в условиях низких температур
Работа лебедки на КамАЗ 4310 в условиях низких температур требует особого внимания и соблюдения ряда рекомендаций, чтобы обеспечить ее надежную эксплуатацию и избежать поломок. Низкие температуры могут негативно сказаться на работе механических и электрических компонентов, поэтому важно учитывать несколько ключевых аспектов.
1. Подготовка лебедки к зимнему сезону: Перед началом эксплуатации лебедки в холодное время года необходимо провести ее тщательную проверку. Убедитесь, что все механизмы смазаны соответствующими зимними смазочными материалами, которые сохраняют свои свойства при низких температурах. Рекомендуется использовать масла и смазки, специально предназначенные для работы в условиях холода.
2. Проверка электрической системы: В условиях низких температур аккумулятор может терять свою емкость, что может привести к проблемам с запуском лебедки. Рекомендуется проверить состояние аккумулятора и, при необходимости, заменить его на более мощный или использовать дополнительные источники питания. Также стоит обратить внимание на состояние проводки и соединений, так как холод может вызывать их окисление и ухудшение контакта.
3. Устранение замерзания: Важно следить за тем, чтобы механизмы лебедки не замерзали. Для этого необходимо регулярно очищать лебедку от снега и льда, а также использовать специальные антифризные жидкости для предотвращения замерзания жидкости в гидравлической системе. Если лебедка замерзла, не пытайтесь ее запустить, так как это может привести к серьезным повреждениям.
4. Техника работы: При работе с лебедкой в условиях низких температур следует избегать резких движений и перегрузок. Это поможет предотвратить поломки и продлить срок службы оборудования. Рекомендуется использовать лебедку в режиме, соответствующем ее техническим характеристикам, и не превышать допустимые нагрузки.
5. Обучение персонала: Важно, чтобы все операторы, работающие с лебедкой, были обучены особенностям эксплуатации в зимних условиях. Это включает в себя знание о том, как правильно запускать и останавливать лебедку, а также как реагировать на возможные неисправности.
Соблюдение этих рекомендаций позволит обеспечить надежную и безопасную работу лебедки на КамАЗ 4310 в условиях низких температур, минимизируя риск поломок и увеличивая эффективность выполнения задач.
