В данной статье мы подробно рассмотрим устройство мостов КАМАЗ с межколесными блокировками, их диагностику и ремонт. Понимание принципов работы этих систем, включая схему пневматики и устройство кулаковых муфт, позволит не только эффективно эксплуатировать технику, но и своевременно выявлять и устранять неисправности. Эта информация будет полезна как для профессиональных механиков, так и для владельцев автомобилей КАМАЗ, стремящихся к самостоятельному обслуживанию и повышению надежности своих транспортных средств.
Конструктивные особенности и принцип работы
Система блокировки на грузовиках КАМАЗ представляет собой комплекс, сочетающий пневматику и механику, который соединяет кабину водителя с трансмиссионными узлами. Главным элементом является пневмокамера, отвечающая за перемещение штока, связанного с подвижным венцом кулачковой муфты. При подаче воздуха через управляющий вентиль в кабине шток выдвигается, обеспечивая жесткое сцепление шестерен дифференциала и превращая его в прямую передачу.
На практике распределение блокировок зависит от конфигурации колес автомобиля. На двухосных моделях обычно блокируется только средний мост, в то время как на трехосных машинах реализованы схемы 6х4 или 6х6, позволяющие блокировать оба задних моста. Межосевая и межколесная блокировки представляют собой разные механизмы, хотя управление ими осуществляется с одной панели.
Конструкция кулачковой муфты требует тщательной настройки зазоров. Если ход штока окажется недостаточным, зубья не смогут полностью зацепиться, что приведет к быстрому износу или «выбиванию» передачи под нагрузкой. Слишком большой ход штока может вызвать подклинивание механизма или повреждение пневмокамеры. Проверка состояния этих узлов осуществляется при каждом техническом обслуживании.
Пневматическая система включает кран управления на панели приборов, редукционный клапан для регулировки давления и пневмоцилиндры на мостах. Герметичность системы является критически важным параметром: утечки воздуха не позволят создать необходимое усилие для полного смыкания муфты. В системе предусмотрены контрольные лампы, которые сигнализируют о фактическом включении блокировки.
Устройство кулаковой муфты и привода
Ключевым компонентом системы является кулаковая муфта, состоящая из подвижного и неподвижного венцов с зубьями определенного профиля. Подвижный венец перемещается по шлицам корпуса дифференциала. Для упрощения включения зубья имеют скосы, однако на практике часто требуется покачивание автомобиля, чтобы выступы совпали. Механизм привода включает шток, возвратную пружину и направляющую втулку.
Пневматический цилиндр, размещенный на картере моста, передает усилие на шток муфты через рычажную систему. Конструкция также включает уплотнительные манжеты, предотвращающие утечку воздуха. Регулярная смазка штока и контроль состояния манжет помогают избежать заклинивания механизма зимой. Коррозия и загрязнения являются основными врагами подвижных частей привода.
Интересные факты
Вот несколько интересных фактов о мостах КАМАЗ с блокировками:
Блокировка дифференциала: Мосты КАМАЗ часто оснащены системой блокировки дифференциала, которая позволяет улучшить проходимость автомобиля в сложных условиях. При активации блокировки оба колеса на одной оси начинают вращаться с одинаковой скоростью, что помогает избежать пробуксовки и обеспечивает лучшее сцепление с дорогой.
Диагностика состояния мостов: Для диагностики состояния мостов КАМАЗ используются специальные методы, такие как ультразвуковая дефектоскопия и магнитно-порошковая инспекция. Эти методы позволяют выявить скрытые трещины и дефекты, которые могут привести к серьезным поломкам в будущем.
Ремонт и замена деталей: Ремонт мостов КАМАЗ может включать замену таких ключевых компонентов, как подшипники, сальники и зубчатые колеса. Важно проводить регулярное техническое обслуживание и замену масла в мостах, чтобы продлить срок службы и избежать дорогостоящих ремонтов.
Схема пневматического привода и управление
Управление блокировками осуществляется водителем из кабины с помощью специального крана, который направляет сжатый воздух в нужные магистрали. Схема пневмопривода может быть реализована как по последовательному, так и по параллельному принципу, в зависимости от модели автомобиля и года его производства. Воздух от ресиверов проходит через фильтр и редукционный клапан, прежде чем попасть к управляющему крану.
При нажатии кнопки или повороте рукоятки крана сжатый воздух подается в пневмокамеры мостов. Это приводит к выдвижению штоков и зацеплению муфт. В то же время замыкаются контакты электрических датчиков, и на приборной панели загорается контрольная лампа. Если лампа не загорается при включенном кране, это может указывать на неисправность в электрической цепи или механическое заклинивание.
Попытка активировать блокировку на высокой скорости или при значительной нагрузке может повредить зубья муфты. Выключение блокировки также должно происходить только после преодоления сложного участка, когда колеса находятся в выровненном положении.
Регулировка давления и проверка герметичности
Нормальное функционирование системы возможно только при соблюдении определенного давления в пневматической сети. Обычно оно должно находиться в пределах 6,5–7 атмосфер. Если давление в ресиверах ниже этого уровня, система блокировки может не сработать или сработать не полностью. Редукционный клапан в магистрали ограничивает максимальное давление, подаваемое на пневмокамеры, защищая их от разрывов.
Проверка герметичности осуществляется визуально и на слух. При активированной блокировке и выключенном двигателе не должно быть слышно шипения воздуха. Особое внимание следует уделять местам соединения трубок, фитингам и штокам пневмоцилиндров. Утечки в системе снижают эффективность блокировки и могут привести к снижению общего давления в тормозной системе.
Для диагностики часто используют мыльный раствор, который наносят на подозрительные соединения. Появление пузырьков указывает на место утечки. В зимний период причиной утечек может стать замерзший конденсат в клапанах, поэтому регулярная продувка системы и замена осушителей воздуха обязательны.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Давление включения | 6.5 - 7.0 атм | ± 0.5 атм |
| Ход штока муфты | 12 - 15 мм | ± 2 мм |
| Время срабатывания | до 2 секунд | не нормируется |
Типовые неисправности и методы их устранения
Наиболее распространенной проблемой является невозможность активации блокировки. Это может быть связано с разрывом управляющего троса, неисправностью крана в кабине или утечкой воздуха в системе. Если пневмокамера работает, но блокировка не срабатывает, причина может заключаться в механической части: заклинивании штока или повреждении зубьев муфты. В этом случае потребуется разборка узла.
Самопроизвольное отключение блокировки под нагрузкой указывает на значительный износ зубьев кулаковой муфты или ослабление пружины возвратного механизма. Эксплуатация автомобиля с такой неисправностью строго запрещена, так как это может привести к разрушению дифференциала и заклиниванию колес. Для ремонта необходимо заменить изношенные венцы и отрегулировать зазоры.
Заклинивание штока в выдвинутом состоянии часто происходит из-за недостатка смазки или попадания грязи. Попытка отключить блокировку в таком состоянии может привести к изгибу штока. Для решения проблемы нужно очистить механизм, смазать его и проверить его ход. Если шток поврежден, его следует заменить.
Диагностика электрической части
Электрическая схема блокировок проста, но сбой в работе датчиков или проводов может запутать водителя. Если пневматическая система работает и шток выдвинут, но индикатор на панели не светится, это может указывать на неисправность датчика положения или перегоревшую лампочку. Хотя отсутствие сигнала не влияет на работу механизма, водитель остается без информации о состоянии системы.
Проводка, соединяющая датчики на мостах, часто подвержена вибрациям и коррозии контактов. Окисление разъемов может привести к неправильным показаниям. Для проверки используется мультиметр: при активированной блокировке на контактах датчика должно появляться напряжение или замыкаться цепь, в зависимости от конструкции устройства.
В современных моделях КАМАЗ информация о блокировках отображается на бортовом компьютере. Ошибки в системе представлены в виде кодов. Расшифровка этих кодов позволяет быстро выявить источник проблемы, будь то обрыв цепи, короткое замыкание или неисправность крана управления.
Регулировка и техническое обслуживание
Регулировка привода блокировки — важная процедура, которую следует выполнять при каждом втором техническом обслуживании. Ключевым параметром является длина хода штока пневмокамеры. Для проверки необходимо активировать блокировку и измерить линейкой расстояние, на которое выдвинулся шток. Если ход меньше установленной нормы, муфта не сможет полностью включиться. Если ход больше нормы, это может привести к перекосу.
Регулировка производится с помощью регулировочного винта на рычаге пневмокамеры или подбора толщины регулировочных шайб. После внесения изменений обязательно проверьте работу механизма включения и выключения на работающем двигателе. Ход штока должен быть плавным, без резких движений и заеданий.
Смазка узлов осуществляется через масленки на корпусах мостов. Рекомендуется использовать тугоплавкие смазочные материалы, предназначенные для эксплуатации в тяжелых условиях. В зимний период желательно применять смазки с низкой температурой застывания, чтобы избежать замерзания механизмов.

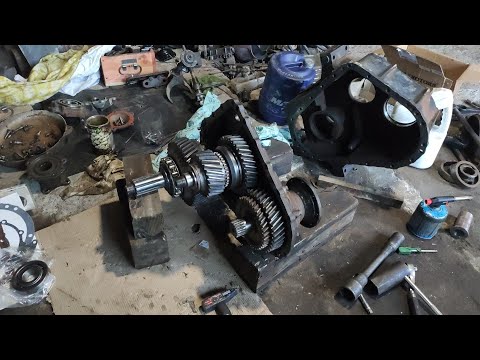

Замена кулаковых муфт и уплотнений
Замена изношенных муфт — сложный процесс, требующий демонтажа редуктора моста или его полной разборки. Перед началом работы необходимо слить трансмиссионное масло и тщательно очистить картер от загрязнений. Для снятия стопорных колец и подшипников потребуется специальный съемник и аккуратность, чтобы не повредить места установки.
При установке новых компонентов важно проверить качество прилегания зубьев. Пятно контакта должно быть равномерным. Сборка осуществляется в обратном порядке по сравнению с разборкой, при этом следует соблюдать моменты затяжки болтовых соединений. После завершения сборки необходимо провести обкатку и повторно проверить уровень масла.
Уплотнительные манжеты штоков и пневмокамер следует заменять при первых признаках утечки воздуха. Использование оригинальных запасных частей обеспечивает точное соответствие размеров и устойчивость материала к агрессивным условиям. Дешевые аналоги могут быстро утратить эластичность и потребовать повторного ремонта.
⚠️ Важно: Не рекомендуется включать блокировку межколесного дифференциала на твердых покрытиях с хорошим сцеплением. Это может привести к ускоренному износу шин, поломке полуосей и затруднениям в управлении автомобилем.
Типичные ошибки при эксплуатации
Множество проблем с трансмиссией возникает из-за неправильного поведения водителя или несвоевременного технического обслуживания. Осознание распространенных ошибок помогает увеличить срок службы узлов и избежать затратных ремонтов.
- Включение блокировки на ходу без выжима сцепления — приводит к ударным нагрузкам на зубья муфты, их повреждениям и быстрому выходу из строя механизма. Всегда выжимайте сцепление и снижайте скорость перед переключением.
- Долгая езда с включенной блокировкой по асфальту — вызывает «циркуляцию мощности» в трансмиссии, перегрев масла и разрушение дифференциалов. Блокировка предназначена исключительно для сложных участков.
- Игнорирование утечек воздуха — работа системы при низком давлении приводит к неполному включению муфты, что вызывает ее ускоренный износ и вибрации.
- Отсутствие смазки в зимний период — может привести к примерзанию влаги в механизме и невозможности отключить блокировку после проезда по грязи.
⚠️ Важно: При движении с заблокированными дифференциалами радиус поворота автомобиля увеличивается. Будьте внимательны при маневрировании в узких местах, чтобы не повредить кузов или не опрокинуть автомобиль.
Система блокировок мостов КАМАЗ — мощное средство для повышения проходимости, но требует правильного обращения. Регулярный контроль давления, герметичности и состояния узлов позволяет поддерживать систему в рабочем состоянии. Пренебрежение простыми правилами эксплуатации может привести к серьезным поломкам трансмиссии.
Своевременная замена изношенных деталей и корректная регулировка зазоров обеспечивают надежное сцепление колес с дорогой в любых условиях. Водителю следует помнить, что блокировка — это аварийный режим работы трансмиссии, а не средство для постоянной эксплуатации. Бережное отношение к механизмам гарантирует долгий срок службы грузовика.
⚠️ Важно: Перед началом любых работ по ремонту мостов и трансмиссии убедитесь, что автомобиль надежно установлен на опоры, колеса зафиксированы, а давление в пневмосистеме полностью стравлено.
Советы по выбору запчастей для ремонта
При ремонте мостов КАМАЗ с блокировками важно правильно подойти к выбору запчастей, так как от этого зависит не только качество ремонта, но и безопасность эксплуатации автомобиля. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первое, что стоит учитывать — это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и долговечность, так как они разработаны и произведены непосредственно производителем. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными по цене, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью КАМАЗа. Неправильно подобранные детали могут привести к серьезным поломкам и увеличению затрат на ремонт. Для этого можно обратиться к технической документации или консультироваться с профессионалами.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Например, детали, подвергающиеся высоким нагрузкам, должны быть выполнены из высокопрочных сталей или сплавов. Также стоит учитывать наличие защитных покрытий, которые предотвращают коррозию и увеличивают срок службы деталей.
4. Рейтинг и отзывы производителей
Перед покупкой запчастей рекомендуется изучить отзывы о производителе. Высокий рейтинг и положительные отзывы от других пользователей могут служить хорошим индикатором качества. Также полезно ознакомиться с рекомендациями механиков и специалистов в области ремонта грузовых автомобилей.
5. Гарантия на запчасти
При покупке запчастей обязательно уточняйте наличие гарантии. Надежные производители предоставляют гарантию на свою продукцию, что свидетельствует о высоком качестве и уверенности в своих товарах. Это также может помочь вам избежать дополнительных затрат в случае брака.
6. Сравнение цен
Не стоит спешить с покупкой первой попавшейся запчасти. Сравните цены в разных магазинах и на онлайн-платформах. Иногда можно найти аналогичные детали по более выгодной цене, что позволит сэкономить средства на ремонте.
7. Консультация с профессионалами
Если вы не уверены в своем выборе, не стесняйтесь обращаться за помощью к профессиональным механикам или специалистам по ремонту КАМАЗов. Они могут дать полезные советы и рекомендации, основанные на их опыте, что поможет избежать распространенных ошибок.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для ремонта мостов КАМАЗ с блокировками, что обеспечит надежную и безопасную эксплуатацию вашего автомобиля на протяжении долгого времени.
Критерии качества и совместимости
Качество и совместимость мостов КАМАЗ с блокировками являются ключевыми аспектами, определяющими их эксплуатационные характеристики и долговечность. При выборе мостов для установки или замены необходимо учитывать несколько критериев, которые помогут обеспечить надежную работу и соответствие требованиям конкретного автомобиля.
1. Материалы и технологии производства
Качество материалов, используемых для изготовления мостов, напрямую влияет на их прочность и устойчивость к нагрузкам. Мосты КАМАЗ изготавливаются из высокопрочных сталей, которые обеспечивают необходимую жесткость и долговечность. Важно также учитывать технологии производства, такие как термообработка и сварка, которые могут значительно повысить эксплуатационные характеристики.
2. Совместимость с другими узлами автомобиля
При установке мостов с блокировками необходимо учитывать их совместимость с трансмиссией, подвеской и другими компонентами автомобиля. Неправильный выбор может привести к увеличению износа деталей, снижению маневренности и ухудшению управляемости. Рекомендуется использовать мосты, которые были разработаны для конкретной модели КАМАЗ, чтобы избежать проблем с совместимостью.
3. Условия эксплуатации
Условия, в которых будет эксплуатироваться автомобиль, также играют важную роль. Мосты, предназначенные для работы в тяжелых условиях (например, на строительных площадках или в условиях бездорожья), должны иметь повышенные характеристики прочности и устойчивости к коррозии. Важно учитывать климатические условия, в которых будет использоваться автомобиль, так как это может повлиять на выбор материалов и конструктивных решений.
4. Наличие сертификации и гарантий
При выборе мостов КАМАЗ с блокировками стоит обращать внимание на наличие сертификатов качества и гарантий от производителя. Сертификация подтверждает соответствие продукции установленным стандартам, а гарантия свидетельствует о надежности и долговечности изделия. Это особенно важно при покупке запчастей на вторичном рынке, где риск приобретения некачественной продукции значительно выше.
5. Отзывы и рекомендации
Не стоит пренебрегать мнением других владельцев автомобилей КАМАЗ. Отзывы и рекомендации могут дать ценную информацию о реальных характеристиках мостов, их надежности и возможных проблемах. Обсуждения на специализированных форумах и в сообществах помогут составить полное представление о том, какие мосты лучше всего подходят для конкретных условий эксплуатации.
Соблюдение этих критериев при выборе мостов КАМАЗ с блокировками позволит значительно повысить надежность и эффективность работы автомобиля, а также снизить затраты на обслуживание и ремонт в будущем.
Обзор современных технологий диагностики
Современные технологии диагностики мостов КАМАЗ с блокировками играют ключевую роль в обеспечении надежности и безопасности эксплуатации грузовых автомобилей. В последние годы наблюдается значительный прогресс в области диагностики, что позволяет более точно и быстро выявлять неисправности, а также проводить профилактические мероприятия.
Одним из основных методов диагностики является использование компьютерной диагностики, которая позволяет считывать данные с электронных блоков управления (ЭБУ) и систем управления мостами. Современные диагностические сканеры могут подключаться к ЭБУ через стандартные интерфейсы, такие как OBD-II, что упрощает процесс получения информации о состоянии узлов и агрегатов автомобиля.
Кроме того, для диагностики мостов КАМАЗ применяются ультразвуковые и магнитные методы, которые позволяют выявлять скрытые дефекты, такие как трещины и коррозия. Ультразвуковая диагностика основана на использовании высокочастотных звуковых волн, которые проникают в материал и отражаются от границ раздела, что позволяет определить наличие дефектов. Магнитные методы, в свою очередь, используются для контроля состояния сварных швов и других металлических элементов мостов.
Визуальный осмотр также остается важным этапом диагностики. Специалисты проверяют состояние мостов на наличие механических повреждений, утечек масла и других признаков износа. Важно обращать внимание на состояние подшипников, шестерен и других движущихся частей, так как их неисправности могут привести к серьезным последствиям.
Современные технологии также включают использование термографических камер для выявления перегрева узлов и агрегатов. Это позволяет заранее обнаружить потенциальные проблемы, связанные с перегрузкой или недостаточной смазкой, что может предотвратить более серьезные поломки в будущем.
Для повышения эффективности диагностики и ремонта мостов КАМАЗ с блокировками, многие сервисные центры внедряют системы управления техническим обслуживанием, которые позволяют отслеживать историю обслуживания, планировать профилактические работы и анализировать данные о состоянии автомобиля. Это способствует более рациональному подходу к эксплуатации и ремонту, а также снижает затраты на обслуживание.
Таким образом, современные технологии диагностики мостов КАМАЗ с блокировками обеспечивают высокую точность и скорость выявления неисправностей, что в свою очередь способствует повышению надежности и безопасности эксплуатации грузовых автомобилей. Внедрение новых методов и технологий в диагностику и ремонт позволяет значительно улучшить качество обслуживания и продлить срок службы автомобилей.
Использование специализированного оборудования
Для диагностики и ремонта мостов КАМАЗ с блокировками необходимо использовать специализированное оборудование, которое обеспечивает точность и эффективность выполнения работ. Основные виды оборудования, применяемого в процессе диагностики и ремонта, включают в себя:
- Стенды для проверки мостов: Эти устройства позволяют проводить статические и динамические испытания мостов, выявляя возможные дефекты и отклонения от нормы. Стенды могут быть как стационарными, так и мобильными, что обеспечивает гибкость в проведении диагностики.
- Компьютерные диагностические системы: Современные автомобили КАМАЗ оснащены электронными системами управления, которые требуют использования специализированного программного обеспечения для диагностики. Эти системы позволяют считывать коды ошибок, анализировать параметры работы блокировок и других узлов мостов.
- Гидравлические прессы: При ремонте мостов часто требуется замена или восстановление деталей, что может потребовать применения гидравлических прессов для их установки или демонтажа. Эти устройства обеспечивают необходимую силу для работы с тяжелыми компонентами.
- Специальные инструменты для демонтажа и монтажа: К ним относятся ключи, отвертки, наборы для работы с резьбовыми соединениями и другие инструменты, которые облегчают процесс разборки и сборки мостов. Использование качественных инструментов позволяет избежать повреждений деталей и обеспечивает надежность соединений.
- Ультразвуковые и магнитные дефектоскопы: Эти устройства используются для неразрушающего контроля состояния металла мостов. Они позволяют выявлять трещины, коррозию и другие дефекты, которые могут быть не видны при визуальном осмотре.
Правильное использование специализированного оборудования не только ускоряет процесс диагностики и ремонта, но и значительно повышает качество выполняемых работ. Важно, чтобы специалисты, работающие с данным оборудованием, имели соответствующую квалификацию и опыт, что позволит избежать ошибок и обеспечить безопасность эксплуатации мостов КАМАЗ с блокировками.
Кроме того, регулярное использование специализированного оборудования для диагностики и профилактического обслуживания мостов позволяет значительно продлить срок их службы и повысить надежность всего транспортного средства. Это особенно актуально для автомобилей, которые эксплуатируются в сложных условиях, таких как строительные площадки или сельская местность.
Профилактика и увеличение срока службы мостов
Для обеспечения долговечности и надежности мостов КАМАЗ с блокировками необходимо проводить регулярную профилактику и следить за состоянием всех их компонентов. Правильный уход за мостами не только увеличивает срок их службы, но и способствует улучшению эксплуатационных характеристик автомобиля в целом.
1. Регулярная проверка уровня масла
Одним из ключевых аспектов профилактики является контроль уровня и состояния масла в мостах. Рекомендуется проверять уровень масла не реже одного раза в месяц. При необходимости следует доливать масло, а также периодически менять его, чтобы избежать загрязнения и износа внутренних деталей. Замена масла должна производиться согласно рекомендациям производителя, обычно каждые 50 000 км пробега или раз в год.
2. Осмотр и диагностика уплотнителей
Уплотнители мостов играют важную роль в предотвращении утечек масла и попадания грязи внутрь. Регулярный осмотр уплотнителей на наличие трещин, износа или других повреждений поможет избежать серьезных проблем. В случае обнаружения дефектов, уплотнители необходимо заменить, чтобы сохранить герметичность и предотвратить дальнейшие повреждения.
3. Проверка состояния подшипников
Подшипники мостов также требуют внимания. Их состояние можно оценить по наличию шумов или вибраций во время движения. При первых признаках неисправности следует провести диагностику и, при необходимости, заменить подшипники. Это поможет избежать более серьезных поломок и дорогостоящего ремонта.
4. Контроль за состоянием тормозной системы
Тормоза, связанные с мостами, должны быть в исправном состоянии. Регулярная проверка тормозных колодок и дисков, а также уровня тормозной жидкости поможет избежать аварийных ситуаций. Необходимо следить за износом тормозных компонентов и производить их замену по мере необходимости.
5. Обслуживание блокировок
Блокировки мостов требуют особого внимания. Необходимо регулярно проверять их работоспособность, а также состояние управляющих механизмов. При наличии проблем с блокировкой следует провести диагностику и устранить неисправности. Это может включать в себя проверку пневматических или электрических систем, а также механических компонентов.
6. Чистка и защита от коррозии
Чистка мостов от грязи и грязевых отложений, особенно в зимний период, когда используется соль для борьбы с гололедом, поможет предотвратить коррозию. Рекомендуется использовать специальные защитные составы для обработки металлических частей мостов, что значительно увеличит их срок службы.
7. Профессиональное обслуживание
Наконец, для обеспечения надежной работы мостов КАМАЗ с блокировками рекомендуется обращаться к профессионалам для проведения планового технического обслуживания. Специалисты смогут провести комплексную диагностику, выявить потенциальные проблемы и предложить решения, что позволит избежать серьезных поломок в будущем.
Следуя этим рекомендациям, владельцы автомобилей КАМАЗ смогут значительно увеличить срок службы мостов с блокировками и обеспечить безопасную эксплуатацию своих транспортных средств.
