В данной статье мы рассмотрим нормы и параметры заправки кондиционера КамАЗ 5490, включая необходимые характеристики фреона R134a и рабочее давление в контуре системы. Правильная заправка кондиционера является ключевым аспектом его эффективной работы и долговечности, а также обеспечивает комфортные условия в кабине автомобиля. Мы предоставим подробную техническую инструкцию по процедуре вакуумирования и представим таблицу параметров климата, что поможет владельцам и специалистам по обслуживанию автомобилей правильно выполнять эту важную задачу.
Технические характеристики хладагента и масла
Для климатических установок грузовиков КамАЗ 5490 с автономными кондиционерами используется хладагент R134a. Применение других фреонов, таких как R12 или R410a, строго запрещено. Эти вещества имеют разные термодинамические характеристики и требуют другого типа компрессорного масла, что может повредить уплотнения.
Ключевым компонентом смазки является полиэфирное масло (PAG), которое циркулирует вместе с хладагентом. В системах КамАЗ 5490 обычно используется масло с вязкостью PAG 46 или PAG 100, в зависимости от года выпуска и типа компрессора (чаще всего встречаются агрегаты Bock или их аналоги). Смешивание масел с различной вязкостью или добавление минерального масла строго запрещено.
Объем заправки хладагентом зависит от комплектации тягача и установленного испарителя. Для большинства моделей 5490 с одним испарителем в спальном отсеке объем составляет от 850 до 950 граммов. Для версий с двумя независимыми контурами или усиленным испарителем норма может достигать 1200-1300 граммов.
| Параметр | Значение / Тип | Примечание |
|---|---|---|
| Тип хладагента | R134a (HFC-134a) | Тетрафторэтан, бесцветный газ |
| Тип компрессорного масла | PAG 46 / PAG 100 | Полиалкиленгликоль, гигроскопично |
| Норма заправки (газ) | 850 ± 50 г | Зависит от длины магистралей |
| Норма масла (общая) | 180 - 220 мл | Включая масло в компрессоре |
Особенности систем Euro-4, Euro-5 и Euro-6
Модификации двигателя и уровень экологического класса влияют на конструкцию привода компрессора и наличие дополнительных датчиков. На двигателях Mercedes OM457LA (Euro-4/5) привод компрессора часто осуществляется с помощью электромагнитной муфты или ременной передачи с натяжителем, который требует точной настройки.
В версиях Euro-6, с более сложной системой управления двигателем, давление в контуре кондиционера считывается блоком EDC и влияет на работу вентилятора охлаждения радиатора. Важно учитывать не только объем газа, но и качество сигнала от датчика высокого давления. Неверные показания могут привести к блокировке включения компрессора.
Если на тягаче установлен предпусковой подогреватель или автономный кондиционер Webasto или Planar, их контуры могут быть интегрированы в общую систему вентиляции. Однако хладагент заправляется отдельно в соответствии с указаниями на агрегате. Не рекомендуется заправлять автономный кондиционер через порты основного кондиционера.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Объем хладагента | 8.0 - 10.0 | кг |
| Давление в системе | 1.5 - 2.5 | МПа |
| Температура испарения | -5.0 - 10.0 | °C |
Интересные факты
Вот несколько интересных фактов о нормах и параметрах заправки кондиционера КамАЗ 5490:
Объем хладагента: Для кондиционеров КамАЗ 5490 используется хладагент R-134a, и его объем заправки составляет около 1,5-2,0 кг. Правильная заправка хладагента критически важна для эффективной работы системы охлаждения и предотвращения перегрева.
Температурные параметры: Оптимальная температура на выходе из вентиляционных решеток в салоне должна составлять около 5-10 градусов Цельсия. Это достигается при правильной настройке системы и соблюдении норм заправки.
Регулярное обслуживание: Для поддержания эффективности кондиционера рекомендуется проводить его обслуживание каждые 12 месяцев, включая проверку уровня хладагента и очистку фильтров. Это не только продлевает срок службы системы, но и обеспечивает комфортные условия в кабине водителя.
Эти факты подчеркивают важность правильной эксплуатации и обслуживания кондиционера на КамАЗ 5490 для обеспечения его надежной работы.
Рабочее давление и температурные режимы
Контроль давления в системе — ключевой метод диагностики состояния кондиционера. Давление связано с температурой окружающей среды и температурой испарителя. Для измерения давления используется манометрическая коллекторная станция, подключаемая к портам низкого (Low) и высокого (High) давления.
Когда двигатель не работает, а кондиционер выключен, статическое давление должно соответствовать температуре окружающей среды. Например, при температуре +25°C давление в покое составляет примерно 6 бар. Если давление значительно ниже этого значения, это может указывать на утечку. Давление, равное атмосферному (0 бар), свидетельствует о наличии воздуха и влаги в системе, что требует длительной откачки.
В рабочем режиме, когда двигатель запущен, кондиционер установлен на максимальный холод (Max Cool), а обороты двигателя составляют около 1500 об/мин, параметры давления изменяются. Давление на стороне всасывания (низкое) должно снижаться до 2-3 бар, в то время как на стороне нагнетания (высокое) оно должно повышаться до 12-16 бар, в зависимости от эффективности охлаждения конденсатора.
⚠️ Важно: Превышение давления на стороне высокого давления выше 25-28 бар может привести к срабатыванию аварийного клапана или разрыву патрубков. Это часто происходит из-за загрязнения радиатора конденсатора пухом или неисправности вентилятора.
Таблица зависимости давления от температуры
Для точной диагностики состояния системы необходимо сопоставлять показания манометров с температурой окружающей среды. Ниже приведены ориентировочные значения для хладагента R134a в состоянии покоя (двигатель выключен, давление выровнено).
| Температура воздуха (°C) | Давление в системе (бар) | Допустимое отклонение |
|---|---|---|
| +15°C | 4.8 - 5.0 бар | ± 0.2 бар |
| +25°C | 6.3 - 6.5 бар | ± 0.3 бар |
| +35°C | 8.5 - 8.8 бар | ± 0.3 бар |
Если при температуре +25°C статическое давление составляет 3-4 бара, это может указывать на наличие воздуха в системе. Воздух не конденсируется при рабочих температурах и создает избыточное давление, что негативно сказывается на теплообмене. В этом случае необходимо выполнить полный сброс газа, провести вакуумирование в течение 30-40 минут и заправить систему новой порцией фреона.
Процедура вакуумирования и заправки системы

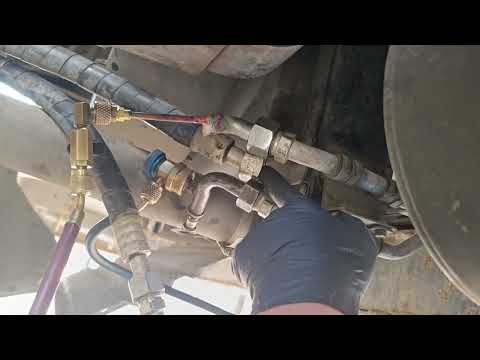

Восстановление работоспособности климатической установки начинается с подключения манометрического коллектора. Синий шланг подключается к порту низкого давления, который обычно имеет больший диаметр и находится на трубке между испарителем и компрессором. Красный шланг подключается к порту высокого давления, расположенному на нагнетательной линии компрессора или в ресивере-осушителе.
Перед открытием вентилей на коллекторе необходимо выпустить небольшое количество газа из шлангов, чтобы удалить воздух. Затем открывается вентиль низкого давления (синий), а после него — вентиль высокого давления (красный). Если в системе осталось давление, манометры отобразят его значение. Если система пуста, стрелки останутся на нулевой отметке.
Пошаговый алгоритм действий
Для качественной заправки системы необходимо использовать вакуумный насос, который создаст остаточное давление в пределах 0.5-1 мбар (микрон). Обычные бытовые насосы часто не обеспечивают нужный уровень вакуума, что может оставить влагу в системе в виде пара.
- Подключите вакуумный насос к центральному (желтому) порту коллекторной системы. Откройте вентили для высокого и низкого давления на коллекторе.
- Включите насос и следите за показаниями вакуумметра (или манометра низкого давления). Стрелка должна переместиться в «зеленую зону» или показать значение ниже -1 бар (до -0.98 бар).
- Продолжайте откачку в течение 20-30 минут. Это необходимо для испарения и удаления влаги из труднодоступных участков системы, особенно из испарителя в салоне.
- Закройте вентили на коллекторе и выключите насос. Оставьте систему под вакуумом на 10-15 минут для проверки герметичности. Если стрелка давления поднимается, это указывает на наличие утечки в системе.
- Если вакуум сохраняется, подключите баллон с фреоном к желтому шлангу (предварительно открутив его от насоса и выпустив воздух из шланга). Откройте вентиль на баллоне и вентиль низкого давления (синий) на коллекторе.
- Начинайте вводить газ в систему. На этом этапе можно запустить двигатель и включить кондиционер, чтобы компрессор начал забирать газ. Заправка жидким фреоном при выключенном компрессоре возможна только через порт высокого давления, но требует особой осторожности.
- Следите за весами. Заправляйте строго по весу (например, 900 грамм). Давление будет увеличиваться по мере заполнения системы.
Во время заправки крайне важно не переполнить систему. Избыточное количество фреона может привести к резкому увеличению давления и жидкости в жидкостной фазе, что может вызвать гидроудар в компрессоре. Недостаток фреона, в свою очередь, приведет к недостаточному охлаждению и перегреву компрессора из-за отсутствия возврата масла.
Проверка эффективности работы
После завершения заправки и прогрева системы в течение 5-10 минут проводится окончательная проверка. Температура воздуха, выходящего из центральных дефлекторов при включенном кондиционере в режиме рециркуляции и максимальном потоке, должна быть в пределах 6-10°C, если температура забираемого воздуха составляет +25...+30°C.
Разница температур между воздухом, поступающим в испаритель, и выходящим должна составлять не менее 10-12 градусов. Если эта разница меньше, это может указывать на наличие воздуха в системе или на засорение салонного фильтра, что ограничивает поток воздуха через радиатор испарителя.
⚠️ Важно: При работе с фреоном R134a избегайте контакта жидкой фазы с кожей. При испарении он может вызвать серьезные обморожения (-26°C). Обязательно используйте защитные очки и перчатки.
Типичные ошибки и диагностика неисправностей
Даже при соблюдении всех правил заправки система может работать неправильно из-за сопутствующих проблем. Водители и механики часто совершают ошибки, которые сводят на нет усилия по обслуживанию. Ниже представлен список наиболее распространенных проблем.
- Отсутствие вакуумирования — заправка системы без предварительного удаления воздуха приводит к накоплению влаги. Вода взаимодействует с маслом и фреоном, образуя кислоту, которая разъедает алюминий изнутри и может замерзать в расширительном клапане, блокируя циркуляцию.
- Заправка «на глаз» по давлению — давление в системе зависит от температуры радиатора и окружающей среды. Заправка до определенного давления без взвешивания часто приводит к недоливу или переливу, так как манометр не показывает массу вещества в контуре.
- Игнорирование состояния конденсатора — если радиатор кондиционера (конденсатор), расположенный перед основным радиатором двигателя, забит грязью, пухом или насекомыми, тепло не отводится. Это повышает давление на стороне высокого давления, снижает эффективность и может привести к аварийному отключению системы.
- Неправильный выбор масла — добавление универсального масла или масла для R12 в систему R134a может вызвать расслоение смеси, вспенивание и недостаток смазки подшипников компрессора, что в конечном итоге приводит к его заклиниванию.
Диагностика должна быть всесторонней. Если после правильной заправки система не охлаждает, проверьте работу электромагнитной муфты (если она есть), целостность проводки, состояние реле и предохранителей, а также работу вентилятора охлаждения конденсатора. Часто причина проблемы заключается не в недостатке газа, а в электрических или механических неисправностях привода.
Факторы влияющие на эффективность охлаждения
Эффективность кондиционера КамАЗ 5490 зависит не только от объема фреона, но и от состояния теплообменников. Основной радиатор двигателя и радиатор кондиционера расположены последовательно, и загрязнение пространства между ними ухудшает воздухообмен.
Салонный фильтр также играет важную роль. Забитый пылью фильтр препятствует потоку воздуха, что приводит к недостаточному обдуву испарителя. Температура на его поверхности может опуститься ниже нуля, и он начнет покрываться льдом. В результате воздух перестает проходить через систему, и в кабине становится душно, даже если компрессор работает.
Не менее важна герметичность кабины. Хотя КамАЗ 5490 обладает хорошей шумоизоляцией, негерметичные уплотнители дверей, люков или технологических отверстий в полу могут способствовать поступлению горячего воздуха снаружи. Это заставляет систему работать на предельных мощностях, не достигая необходимой температуры.
Регулярное техническое обслуживание, включая промывку радиаторов под давлением (осторожно, чтобы не повредить соты), замену салонного фильтра и проверку натяжения ремней, помогает поддерживать оптимальный уровень заправки кондиционера КамАЗ 5490 на протяжении длительного времени и избегать частых дозаправок.
Обслуживание и сохранение ресурса системы
Долговечность климатической системы в грузовике зависит от правильной эксплуатации. Резкие изменения температуры, например, отключение кондиционера сразу после его интенсивной работы без переключения вентилятора в режим продувки, могут привести к образованию конденсата на холодных элементах. Это, в свою очередь, способствует развитию микроорганизмов, вызывающих неприятные запахи.
Перед тем как заглушить двигатель, рекомендуется переключить систему в режим вентиляции (выключить кнопку A/C, оставив вентилятор включенным) на 2-3 минуты. Это поможет высушить испаритель и предотвратит образование плесени. Также важно периодически проверять состояние шлангов на наличие маслянистых пятен, которые могут указывать на утечку фреона с маслом.
Соблюдение рекомендаций по заправке и использование качественного хладагента R134a обеспечит, что система кондиционирования КамАЗ 5490 будет поддерживать комфортные условия для водителя даже в самые жаркие дни, сохраняя свою эффективность на протяжении сотен тысяч километров пробега.
Рекомендации по выбору хладагента
При выборе хладагента для кондиционера КамАЗ 5490 необходимо учитывать несколько ключевых факторов, чтобы обеспечить эффективную и безопасную работу системы охлаждения. Важно помнить, что неправильный выбор хладагента может привести к снижению производительности кондиционера, увеличению расхода топлива и даже к повреждению оборудования.
На сегодняшний день наиболее распространенными хладагентами для автомобильных кондиционеров являются R134a и R1234yf. Оба этих хладагента имеют свои особенности и преимущества, которые следует учитывать при выборе.
R134a является традиционным хладагентом, который использовался в большинстве автомобилей до появления более современных альтернатив. Он обладает хорошими термодинамическими свойствами, что обеспечивает эффективное охлаждение. Однако, стоит отметить, что R134a имеет более высокий потенциал глобального потепления (GWP), что делает его менее экологически безопасным.
R1234yf — это более современный хладагент, который был разработан с учетом экологических стандартов. Он имеет значительно более низкий GWP, что делает его более предпочтительным вариантом с точки зрения охраны окружающей среды. Однако, R1234yf может быть более чувствительным к утечкам и требует особого подхода при заправке и обслуживании системы кондиционирования.
При выборе хладагента также следует учитывать климатические условия, в которых будет эксплуатироваться автомобиль. В регионах с высокими температурами может потребоваться более эффективный хладагент, который обеспечит оптимальную работу кондиционера даже в самых жарких условиях.
Кроме того, важно обращать внимание на совместимость хладагента с другими компонентами системы кондиционирования. Некоторые хладагенты могут негативно влиять на уплотнители, масла и другие материалы, используемые в системе, что может привести к утечкам и поломкам.
Рекомендуется также учитывать требования производителя автомобиля. В руководстве по эксплуатации КамАЗ 5490 должны быть указаны рекомендуемые типы хладагентов и их характеристики. Следование этим рекомендациям поможет избежать проблем с гарантией и обеспечит надежную работу системы кондиционирования.
В заключение, выбор хладагента для кондиционера КамАЗ 5490 — это важный шаг, который требует внимательного подхода. Учитывая все вышеперечисленные факторы, можно обеспечить эффективную и безопасную работу системы охлаждения, что в свою очередь повысит комфорт водителя и пассажиров в любое время года.
Сравнение различных типов хладагентов
При выборе хладагента для кондиционера КамАЗ 5490 важно учитывать несколько факторов, таких как эффективность охлаждения, влияние на окружающую среду и совместимость с существующими системами. На сегодняшний день существует несколько типов хладагентов, каждый из которых имеет свои преимущества и недостатки.
Первым и наиболее распространенным типом хладагента является R134a. Этот хладагент обладает хорошими термодинамическими свойствами и широко используется в автомобильных кондиционерах. Он не разрушает озоновый слой, однако его вклад в парниковый эффект достаточно высок, что вызывает опасения в отношении его использования в будущем.
Другим популярным вариантом является R1234yf, который был разработан как более экологически чистая альтернатива R134a. Он имеет значительно меньший потенциал глобального потепления, что делает его более приемлемым с точки зрения охраны окружающей среды. Однако R1234yf может быть дороже в производстве и требует специального оборудования для заправки и обслуживания, что может увеличить общие затраты на эксплуатацию кондиционера.
Существуют также углекислый газ (R744) и аммиак (R717), которые используются в некоторых промышленных системах. Углекислый газ является безопасным и недорогим хладагентом, но его использование в автомобильных кондиционерах ограничено из-за высоких рабочих давлений. Аммиак, в свою очередь, обладает отличными термодинамическими свойствами, но его токсичность и коррозионные свойства делают его менее подходящим для использования в легковых и грузовых автомобилях.
При выборе хладагента для кондиционера КамАЗ 5490 необходимо учитывать не только его эффективность и стоимость, но и требования к обслуживанию, а также влияние на окружающую среду. Важно также помнить, что переход на новый тип хладагента может потребовать модификации существующих систем, что также следует учитывать при принятии решения.
В заключение, выбор хладагента для кондиционера КамАЗ 5490 является важным этапом, который требует внимательного анализа всех доступных вариантов. Правильный выбор поможет обеспечить эффективную работу системы кондиционирования, снизить затраты на обслуживание и минимизировать негативное воздействие на окружающую среду.
Частота обслуживания системы кондиционирования
Система кондиционирования воздуха в грузовом автомобиле КамАЗ 5490 требует регулярного обслуживания для обеспечения ее эффективной работы и долговечности. Частота обслуживания зависит от различных факторов, включая условия эксплуатации, климатические условия и интенсивность использования автомобиля. Рекомендуется проводить проверку системы кондиционирования не реже одного раза в год, а также перед началом летнего сезона, когда использование кондиционера становится особенно актуальным.
В процессе обслуживания необходимо проверять уровень хладагента, состояние фильтров, а также целостность шлангов и соединений. Нехватка хладагента может привести к перегреву компрессора и его выходу из строя, поэтому важно следить за его уровнем и при необходимости проводить дозаправку. Также стоит обратить внимание на состояние испарителя и конденсатора, так как загрязнения могут значительно снизить эффективность работы системы.
Если автомобиль эксплуатируется в условиях повышенной запыленности или в жарком климате, рекомендуется проводить обслуживание чаще. В таких случаях стоит также проверять и очищать фильтры, чтобы предотвратить попадание пыли и грязи в систему, что может привести к ее перегреву и снижению производительности.
Кроме того, важно следить за работой компрессора и других компонентов системы. Если возникают посторонние звуки или запахи, это может быть признаком неисправности, и в таком случае следует немедленно обратиться к специалистам для диагностики и ремонта.
Регулярное обслуживание системы кондиционирования не только продлевает срок службы автомобиля, но и обеспечивает комфортные условия для водителя и пассажиров, что особенно важно при длительных поездках. Поэтому не стоит пренебрегать рекомендациями по обслуживанию и следить за состоянием системы кондиционирования на протяжении всего срока эксплуатации автомобиля.
Сигналы о необходимости заправки и обслуживания
Сигналы о необходимости заправки и обслуживания кондиционера КамАЗ 5490 могут проявляться в различных формах, и их важно уметь распознавать, чтобы избежать серьезных поломок и обеспечить комфортные условия в кабине. Основные признаки, указывающие на необходимость проверки и заправки системы кондиционирования, включают:
- Снижение эффективности охлаждения: Если кондиционер не справляется с задачей охлаждения воздуха в кабине, это может свидетельствовать о недостаточном уровне хладагента. В норме система должна быстро и эффективно снижать температуру, и если этого не происходит, стоит задуматься о заправке.
- Посторонние звуки: Если при работе кондиционера слышны необычные звуки, такие как гудение, скрежет или треск, это может указывать на проблемы с компрессором или другими компонентами системы. В таких случаях рекомендуется провести диагностику и, при необходимости, заправку.
- Запахи: Неприятные запахи, исходящие из вентиляционных отверстий, могут быть признаком загрязнения системы или недостатка хладагента. Это может привести к образованию плесени и бактерий, что негативно сказывается на здоровье водителя и пассажиров.
- Появление конденсата: Если на внутренней стороне стекол образуется конденсат, это может указывать на проблемы с системой кондиционирования. В норме конденсат должен отводиться, и его наличие может свидетельствовать о недостаточном уровне хладагента или неисправности дренажной системы.
- Индикаторы на панели: Многие современные модели КамАЗ 5490 оснащены индикаторами, которые сигнализируют о неисправностях в системе кондиционирования. Если на панели приборов загорелся соответствующий индикатор, это может указывать на необходимость проверки и обслуживания системы.
Регулярное обслуживание и заправка кондиционера не только продлевают срок службы системы, но и обеспечивают комфортные условия в кабине, что особенно важно при длительных поездках. Рекомендуется проводить диагностику и заправку кондиционера не реже одного раза в год, а также обращать внимание на вышеуказанные сигналы, чтобы своевременно реагировать на возможные проблемы.
