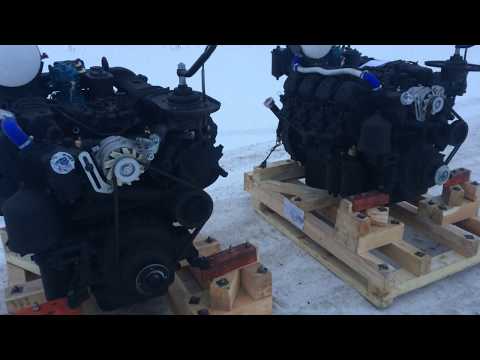

В данной статье мы подробно рассмотрим поршневую группу двигателя КАМАЗ 740 Евро-0, включая ее характеристики, размеры и процесс установки. Понимание особенностей поршневой группы, таких как зазоры и маркировка, а также правильная установка колец, являются ключевыми аспектами для обеспечения надежной работы двигателя. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнять ремонтные работы, так как она поможет избежать типичных ошибок и продлить срок службы двигателя.
Конструктивные особенности и маркировка поршней
Двигатель КАМАЗ 740 (базовая версия Евро-0) имеет V-образную конструкцию с углом развала 90 градусов и цилиндрическим диаметром 120 мм. Поршень изготовлен из алюминиевого сплава с высоким содержанием кремния, что обеспечивает отличные жаропрочные характеристики и минимальный коэффициент теплового расширения. В системе предусмотрено сложное охлаждение маслом, которое подается через форсунку в область поршня, что важно для предотвращения прогорания днища.
На боковой стороне юбки поршня размещена маркировка с данными о диаметре и весовой категории. Для двигателей Евро-0 характерно использование поршней с плоским дном, без выемок для клапанов, так как в этих моторах клапаны не выступают за пределы плоскости головки блока. Основным параметром при выборе является диаметр поршня, который делится на четыре размерные группы, обозначаемые буквами русского алфавита.
Разница в диаметрах между группами составляет 0.04 мм, что позволяет точно подбирать поршень под конкретный расточенный или изношенный цилиндр с минимальным зазором. Использование поршня неправильной группы может привести к задирам (если зазор слишком мал) или к увеличенному расходу масла и шуму (если зазор велик). Ниже представлена таблица, показывающая соответствие маркировки и фактических размеров.
| Маркировка | Номинальный диаметр (мм) | Допустимый износ (мм) |
|---|---|---|
| А | 119.96 - 120.00 | 0.04 |
| Б | 120.00 - 120.04 | 0.04 |
| В | 120.04 - 120.08 | 0.04 |
| Г | 120.08 - 120.12 | 0.04 |
При проверке блока цилиндров часто обнаруживается нарушение геометрии зеркала. Если эллипсность или конусность превышают допустимые значения, цилиндр необходимо растачивать под ремонтный размер. Для двигателей КАМАЗ 740 предусмотрены два ремонтных размера: первый (+0.5 мм) и второй (+1.0 мм). Поршни ремонтных размеров также маркируются соответствующими символами и имеют увеличенный диаметр юбки.
Комплектация: кольца, пальцы и втулки
Герметичность камеры сгорания и контроль расхода масла обеспечиваются тремя поршневыми кольцами: двумя компрессионными и одним маслосъемным. Для двигателей стандарта Евро-0, работающих на дизельном топливе с высоким содержанием серы, использовались кольца с хромированным рабочим слоем. Хромовое покрытие отличается высокой износостойкостью и эффективно удерживает масляную пленку.
Верхнее компрессионное кольцо имеет форму бочки, что способствует его быстрому прилеганию и герметичности. Второе компрессионное кольцо обычно имеет коническую рабочую поверхность и скребковый профиль, который удаляет излишки масла со стенок цилиндра. Маслосъемное кольцо состоит из двух стальных дисков и одного осевого расширителя. При установке колец важно учитывать их ориентацию, так как они имеют верхнюю и нижнюю стороны.
Поршневой палец в двигателе 740 является плавающим, что означает, что он свободно вращается как во втулке шатуна, так и в бобышках поршня во время работы двигателя. Фиксация пальца от осевого смещения осуществляется с помощью стопорных колец. Палец изготавливается из легированной стали с цементацией поверхности, что обеспечивает ему высокую твердость снаружи и вязкость сердцевины.
- Внешний диаметр пальца должен соответствовать внутреннему диаметру втулки шатуна с зазором для смазки.
- Зазор между пальцем и бобышкой поршня при комнатной температуре должен быть минимальным (запрессовка), так как алюминий расширяется сильнее стали при нагреве.
- Стопорные кольца должны быть установлены в канавки бобышек до щелчка и проверены на надежность фиксации.
Втулка шатуна также является заменяемым элементом. При замене поршневой группы рекомендуется менять и втулку, особенно если двигатель имеет большой пробег. Установка новой втулки требует соблюдения натяга и последующей расточки или развертки под размер пальца. Зазор между пальцем и втулкой для двигателя КАМАЗ 740 составляет 0.025...0.055 мм.
| Наименование детали | Артикул | Примечания |
|---|---|---|
| Поршень | 740-1000006 | Стандартный поршень |
| Цилиндровая гильза | 740-1000005 | Гильза с защитным покрытием |
| Кольца поршневые | 740-1000007 | Комплект из 3-х колец |
| Шатун | 740-1000008 | Шатун с подшипником |
| Клапан масляный | 740-1000009 | Для регулировки давления масла |
| Крышка картера | 740-1000010 | Защита от загрязнений |
| Уплотнительное кольцо | 740-1000011 | Для герметизации соединений |
| Болт крепления поршня | 740-1000012 | Для крепления поршня к шатуну |
Интересные факты
Вот несколько интересных фактов о поршневой группе двигателя КАМАЗ 740 Евро-0:
Конструкция поршней: Поршни двигателя КАМАЗ 740 имеют уникальную конструкцию, которая обеспечивает высокую прочность и долговечность. Они выполнены из алюминиевого сплава с добавлением кремния, что позволяет снизить вес и улучшить теплопроводность, что особенно важно для работы в условиях высоких температур.
Система смазки: В двигателе КАМАЗ 740 используется система смазки с подачей масла под давлением, что обеспечивает надежное смазывание поршневой группы. Это снижает износ деталей и увеличивает срок службы двигателя, что критично для тяжелых условий эксплуатации, в которых работают автомобили КАМАЗ.
Технология производства: Поршневая группа двигателя КАМАЗ 740 изготавливается с использованием современных технологий, таких как литье под давлением и механическая обработка с высокой точностью. Это позволяет достичь высокой степени совместимости деталей и минимизировать зазоры, что, в свою очередь, улучшает эффективность работы двигателя и снижает расход топлива.
Технология сборки и установка колец
Сборка поршневой группы требует высокой чистоты, точности и строгости в последовательности действий. Даже небольшое количество пыли или металлической стружки, попавшее в двигатель, может вызвать быстрый износ трущихся пар в первые минуты работы. Перед началом сборки все компоненты должны быть тщательно очищены и продуты сжатым воздухом, а их поверхности необходимо смазать моторным маслом.
Установка колец на поршень — ключевой момент, где часто возникают ошибки. Кольца обладают упругими свойствами, но при неосторожном разведении замков могут треснуть. Замки колец должны располагаться определённым образом относительно друг друга, чтобы минимизировать утечку газов (эффект лабиринтного уплотнения). Для двигателей КАМАЗ 740 схема установки замков выглядит следующим образом:
- Замок верхнего компрессионного кольца устанавливается под углом 45 градусов к оси поршневого пальца.
- Замок нижнего компрессионного кольца разворачивается на 180 градусов относительно замка верхнего кольца.
- Замок маслосъемного кольца (расширителя) смещается на 90 градусов относительно замков компрессионных колец.
Для установки колец рекомендуется использовать специальные щипцы, хотя опытные мастера часто выполняют эту процедуру вручную, контролируя усилие. Важно не перепутать верх и низ колец: на них обычно имеется маркировка "TOP" или "ВЕРХ". Если установить коническое кольцо неправильно, оно будет пропускать масло в камеру сгорания, а не снимать его.
После установки колец поршень вместе с шатуном вводится в цилиндр. Для этого используется специальная оправка (оправка для обжатия колец), которая обхватывает поршень и сжимает кольца до диаметра цилиндра. Затем поршень аккуратно вбивается с помощью рукоятки молотка через деревянную проставку или медную выколотку. Удары должны быть легкими и приходиться только на торец поршневого пальца или шатуна, но не на кольца или юбку поршня.
При вводе поршня в цилиндр необходимо следить, чтобы кольца не соскочили с оправки и не сломались о кромку цилиндра. Если цилиндр имеет ступенчатый износ (выработку в верхней части), использование оправки обязательно. Проталкивание поршня с зажатыми кольцами "от руки" без оправки недопустимо и может привести к поломке перемычек или колец.
Тепловые зазоры и контроль качества
Корректное функционирование поршневой группы невозможно без соблюдения тепловых зазоров. Алюминиевый поршень при достижении рабочей температуры расширяется значительно больше, чем чугунный блок цилиндров. Если зазор между юбкой поршня и стенкой цилиндра окажется меньше нормы, это может привести к образованию задиров. Если зазор будет превышать норму, возникнет стук и увеличится расход масла.
Зазор в замках поршневых колец также важен. При нагревании кольцо расширяется, и если в замке не будет достаточного пространства, его концы столкнутся, что может привести к деформации, поломке или заклиниванию поршня. Проверка зазора осуществляется с помощью щупа после установки кольца в цилиндр и выравнивания его дном поршня.
| Параметр | Нормативное значение (мм) | Предельное значение (мм) |
|---|---|---|
| Зазор в замке (верхнее кольцо) | 0.40 - 0.65 | 1.50 |
| Зазор в замке (остальные кольца) | 0.25 - 0.50 | 1.00 |
| Зазор между поршнем и цилиндром | 0.12 - 0.14 | 0.25 |
Для измерения зазора поршня в цилиндре применяются нутромер, микрометр и специальный щуп, который вставляется между юбкой и стенкой цилиндра. Измерения проводятся в плоскости, перпендикулярной оси поршневого пальца. На практике, если блок не подвергался расточке, а лишь хонингованию, подбор поршней по группам (А, Б, В, Г) позволяет достичь необходимого зазора без дополнительных расчетов.
После сборки и первого запуска двигателя важно дать ему поработать на холостом ходу для прогрева и равномерного распределения масла. Обкатка двигателя после замены поршневой группы обязательна. В первые 2000-3000 км пробега следует избегать работы на максимальных оборотах и полной нагрузке, чтобы кольца смогли приработаться к зеркалу цилиндра.
Типичные ошибки при ремонте и эксплуатации
Статистика повторных обращений в сервисные центры показывает, что большинство проблем после ремонта двигателя КАМАЗ 740 не связаны с качеством запчастей, а возникают из-за несоблюдения технологии сборки. Мастера часто пренебрегают тщательной очисткой блока и коленвала, что приводит к абразивному износу новых компонентов уже в первые часы эксплуатации.
- Неправильная установка колец — если конические кольца установить вверх ногами, они будут закачивать масло в камеру сгорания вместо того, чтобы снимать его со стенок цилиндра. Это приведет к повышенному расходу масла и образованию нагара.
- Пренебрежение очисткой масляных каналов — в канале, подающем масло к поршневой форсунке, часто остается нагар. Если его не удалить, форсунка не сможет эффективно омывать поршень, что приведет к перегреву и прогоранию.
- Чрезмерное использование герметика — излишки герметика с прокладок могут попасть в масляную систему и забить сетку маслоприемника, что вызовет масляное голодание и может привести к провороту вкладышей.
- Нарушение момента затяжки болтов крышек шатунов — недостаточная затяжка приводит к стуку и повреждению посадочных мест, а чрезмерная — к вытягиванию болтов и их обрыву, что может разрушить блок.
⚠️ Внимание: Установка поршней от двигателей Евро-1, Евро-2 или Евро-3 на двигатель Евро-0 невозможна без доработки. Эти поршни имеют различную высоту, расположение колец и форму днища, что изменяет степень сжатия и фазы газораспределения.
Еще одной распространенной ошибкой является экономия на масляном фильтре и масле. Низкокачественные фильтры могут не задерживать мелкие частицы абразива, образующиеся при притирке колец. Кроме того, использование масла неподходящей вязкости (слишком жидкого или слишком густого) нарушает условия смазки поршневого пальца и колец.
⚠️ Внимание: При расточке блока под ремонтный размер необходимо строго следить за параллельностью осей цилиндров. Перекос осей может привести к ускоренному одностороннему износу поршней и появлению стука ("камазовского перекладки").
Качество топлива также значительно влияет на срок службы поршневой группы. Наличие воды в дизельном топливе вызывает коррозию гильз и колец, а высокое содержание серы ускоряет износ хромового покрытия. Регулярная замена топливных фильтров и слив отстоя из бака — обязательные меры для продления срока службы ЦПГ.
Финальная проверка и запуск системы
После завершения сборки двигателя и его установки на автомобиль необходимо провести окончательную проверку всех соединений. Особое внимание следует уделить системе смазки: важно убедиться, что масляный фильтр заменен, а в масляной системе находится свежее масло, залитое до верхнего уровня на щупе. Запуск двигателя без масла строго запрещен, поэтому рекомендуется предварительно провернуть коленчатый вал стартером без свечей накала (или с отключенной подачей топлива) до появления давления в системе.
При первом запуске важно следить за показаниями датчика давления масла. Индикатор аварийного давления должен погаснуть в течение первых 3-5 секунд работы стартера. Если давление не увеличивается, двигатель следует немедленно остановить и выяснить причину (неисправность насоса, отсутствие масла в каналах, брак подшипников). Появление посторонних звуков также является сигналом для остановки.
Во время обкатки необходимо регулярно проверять уровень масла и состояние охлаждающей жидкости. Наличие эмульсии на масляном щупе или белого дыма из выхлопной трубы после прогрева может свидетельствовать о проблемах с герметичностью прокладки ГБЦ или трещине в головке. Правильная замена поршневой группы восстанавливает двигателю КАМАЗ 740 его первоначальную мощность и экономичность, что способствует продлению срока службы грузовика на многие годы.
Материалы и технологии производства поршней
Поршневая группа двигателя КАМАЗ 740 Евро-0 включает в себя поршни, которые играют ключевую роль в процессе преобразования энергии, получаемой от сгорания топлива, в механическую работу. Для обеспечения надежности и долговечности поршней используются высококачественные материалы и современные технологии производства.
Основным материалом для изготовления поршней является алюминиевый сплав, который обладает высокой прочностью при низком весе. Алюминий хорошо проводит тепло, что способствует эффективному отведению тепла от зоны сгорания. В некоторых случаях для повышения прочностных характеристик используются алюминиево-литиевые сплавы, которые обеспечивают еще большую легкость и устойчивость к термическим нагрузкам.
Процесс производства поршней включает несколько этапов. Сначала изготавливаются заготовки, которые затем подвергаются механической обработке. На этом этапе осуществляется точная обработка поверхности, что позволяет достичь необходимых размеров и форм. Важным этапом является также создание поршневых колец, которые обеспечивают герметичность и минимизируют утечку газов в картер двигателя.
Для повышения прочности и износостойкости поршней применяются различные технологии, такие как анодирование и термическая обработка. Анодирование позволяет создать защитный слой на поверхности поршня, который предотвращает коррозию и износ. Термическая обработка, в свою очередь, улучшает механические свойства материала, увеличивая его жесткость и устойчивость к высоким температурам.
Кроме того, важным аспектом является контроль качества на всех этапах производства. Каждая партия поршней проходит испытания на прочность и герметичность, что гарантирует их надежную работу в условиях эксплуатации. Использование современных технологий контроля, таких как ультразвуковая дефектоскопия и рентгенография, позволяет выявлять даже незначительные дефекты, которые могут повлиять на работу двигателя.
Таким образом, материалы и технологии производства поршней для двигателя КАМАЗ 740 Евро-0 играют решающую роль в обеспечении его надежности и долговечности. Использование высококачественных алюминиевых сплавов, современных методов обработки и строгий контроль качества позволяют создавать продукцию, соответствующую высоким требованиям автомобильной промышленности.
Проблемы и решения при эксплуатации поршневой группы
Поршневая группа двигателя КАМАЗ 740 Евро-0, как и любая другая механическая система, подвержена различным проблемам в процессе эксплуатации. Эти проблемы могут возникать из-за множества факторов, включая неправильную эксплуатацию, недостаточное техническое обслуживание и использование некачественного топлива. Рассмотрим наиболее распространенные проблемы и возможные решения для их устранения.
1. Износ поршней и цилиндров
Одной из основных проблем, с которой сталкиваются владельцы автомобилей КАМАЗ 740, является износ поршней и цилиндров. Это может привести к снижению компрессии, увеличению расхода масла и топлива, а также к потере мощности двигателя. Основными причинами износа являются:
- Неправильный подбор масла;
- Низкое качество топлива;
- Отсутствие регулярного технического обслуживания.
Для решения данной проблемы необходимо регулярно проверять состояние поршневой группы и при необходимости проводить ее замену. Рекомендуется использовать масла, соответствующие спецификациям производителя, а также следить за качеством топлива.
2. Проблемы с кольцами поршней
Кольца поршней могут подвергаться повреждениям или износу, что приводит к утечкам масла и снижению компрессии. Основные причины этого явления включают:
- Неправильная установка колец;
- Использование некачественных запчастей;
- Недостаточное смазывание.
Для предотвращения проблем с кольцами необходимо следить за их состоянием, а также правильно устанавливать их при сборке двигателя. Рекомендуется использовать оригинальные запчасти и следить за уровнем масла в двигателе.
3. Неправильная работа системы охлаждения
Неправильная работа системы охлаждения может привести к перегреву двигателя, что негативно сказывается на состоянии поршневой группы. Перегрев может вызвать деформацию поршней и цилиндров, а также привести к образованию задиров. Основные причины перегрева:
- Недостаток охлаждающей жидкости;
- Засорение радиатора;
- Неисправность термостата.
Для предотвращения перегрева необходимо регулярно проверять уровень охлаждающей жидкости, очищать радиатор и следить за работой термостата. В случае выявления неисправностей следует незамедлительно проводить ремонт.
4. Утечки масла
Утечки масла могут происходить из-за износа уплотнительных колец или повреждения прокладок. Это может привести к снижению уровня масла и, как следствие, к недостаточному смазыванию поршневой группы. Основные причины утечек:
- Износ уплотнений;
- Неправильная установка прокладок;
- Использование некачественных материалов.
Для устранения утечек необходимо регулярно проверять состояние уплотнений и прокладок, а также при необходимости проводить их замену. Использование качественных материалов и соблюдение технологии установки помогут избежать данной проблемы.
5. Неправильная эксплуатация
Неправильная эксплуатация автомобиля, такая как резкие разгоны и торможения, может негативно сказаться на состоянии поршневой группы. Это может привести к повышенному износу и преждевременному выходу из строя. Рекомендуется соблюдать правила эксплуатации, избегать перегрузок и следить за техническим состоянием автомобиля.
В заключение, правильная эксплуатация и регулярное техническое обслуживание поршневой группы двигателя КАМАЗ 740 Евро-0 помогут избежать множества проблем и продлить срок службы автомобиля. Важно помнить, что своевременное выявление и устранение неисправностей – залог надежной работы двигателя.
Советы по обслуживанию и продлению срока службы
Обслуживание поршневой группы двигателя КАМАЗ 740 Евро-0 является ключевым аспектом, который напрямую влияет на его производительность и долговечность. Правильный уход за этой системой позволяет избежать серьезных поломок и значительно продлить срок службы двигателя. Рассмотрим основные рекомендации по обслуживанию и уходу за поршневой группой.
Регулярная замена масла
Одним из самых важных аспектов обслуживания является регулярная замена моторного масла. Масло выполняет не только смазывающую функцию, но и помогает в охлаждении поршневой группы. Рекомендуется менять масло каждые 10-15 тысяч километров пробега, а также следить за его уровнем и состоянием. Используйте только качественные масла, соответствующие спецификациям производителя.
Контроль за состоянием фильтров
Фильтры масла и воздуха играют важную роль в работе двигателя. Загрязненные фильтры могут привести к ухудшению смазки и увеличению износа поршневой группы. Рекомендуется проверять и при необходимости заменять фильтры каждые 5-10 тысяч километров. Это поможет поддерживать оптимальные условия работы двигателя и предотвратит накопление загрязнений.
Проверка системы охлаждения
Эффективная работа системы охлаждения также критически важна для поршневой группы. Перегрев может привести к деформации поршней и цилиндров. Регулярно проверяйте уровень охлаждающей жидкости и состояние радиатора. Не забывайте о необходимости промывки системы охлаждения и замены антифриза в соответствии с рекомендациями производителя.
Контроль за компрессией
Проверка компрессии в цилиндрах позволяет выявить возможные проблемы с поршневой группой на ранних стадиях. Низкая компрессия может указывать на износ поршней, колец или цилиндров. Рекомендуется проводить такую проверку не реже одного раза в год, особенно если двигатель работает в тяжелых условиях.
Своевременная диагностика и ремонт
Не стоит игнорировать любые необычные звуки или изменения в работе двигателя. Своевременная диагностика поможет выявить проблемы на ранней стадии и избежать дорогостоящего ремонта. Регулярные технические осмотры и диагностика системы позволят поддерживать двигатель в исправном состоянии.
Использование качественного топлива
Качество топлива также оказывает значительное влияние на работу поршневой группы. Использование некачественного топлива может привести к образованию отложений и увеличению износа. Рекомендуется заправляться на проверенных АЗС и использовать топливо, соответствующее стандартам.
Соблюдение режима эксплуатации
Соблюдение рекомендаций по эксплуатации двигателя также играет важную роль в его долговечности. Избегайте перегрузок и резких ускорений, особенно в холодное время года. Дайте двигателю прогреться перед началом движения, чтобы снизить нагрузку на поршневую группу.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы поршневой группы двигателя КАМАЗ 740 Евро-0 и обеспечить его надежную работу на протяжении многих лет.
