Резинометаллические шарниры (РМШ) играют ключевую роль в обеспечении надежности и долговечности автомобилей КАМАЗ, обеспечивая эффективное соединение между различными компонентами подвески и трансмиссии. В данной статье мы подробно рассмотрим устройство РМШ, их размеры, а также правила установки и типичные ошибки, которые могут возникнуть при монтаже. Знание этих аспектов поможет владельцам и механикам избежать распространенных проблем, связанных с эксплуатацией, и продлить срок службы автомобиля.
Конструктивные особенности и назначение РМШ

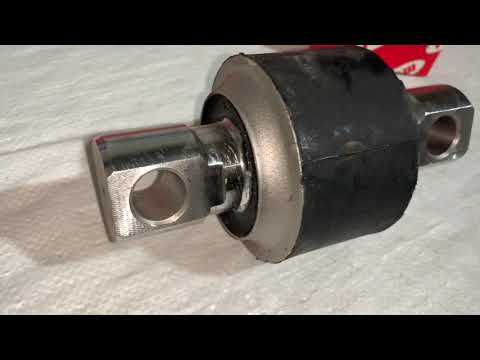

Резинометаллический шарнир (РМШ) — это сложный механизм, состоящий из двух стальных втулок, между которыми расположен слой специальной резины. В отличие от стандартных сайлентблоков, используемых в легковых автомобилях, РМШ для КАМАЗ разработан с учетом значительных динамических и статических нагрузок, возникающих при эксплуатации в условиях бездорожья и при тяжелых грузоперевозках. Основная задача этого элемента — обеспечить упругую связь между рессорой и кронштейном рамы или балансиром.
Ключевым фактором, влияющим на долговечность узла, является качество резинового компонента. Используемые материалы должны сохранять эластичность даже при низких температурах и быть устойчивыми к воздействиям масел, топлива и химических реагентов. Металлические втулки изготавливаются из конструкционной стали и имеют антикоррозийное покрытие, что предотвращает преждевременное ржавление и заклинивание пальца.
В зависимости от модели автомобиля и типа рессоры, РМШ могут иметь различные формы: коническую, цилиндрическую или составную. Конические шарниры, часто используемые в задних балансирах, обеспечивают упругость и правильное центрирование моста во время работы подвески на сжатие и отбой. Цилиндрические варианты чаще встречаются в передней подвеске или в качестве опорных точек рессор.
⚠️ Внимание: Использование РМШ с поврежденным резиновым слоем или отслоившимися втулками строго запрещено. Эксплуатация такого узла может привести к смещению оси вращения рессоры и быстрому выходу из строя соседних элементов подвески.
На практике для различных модификаций КАМАЗ (5320, 65115, 6520, 43118) применяются шарниры с разными посадочными размерами. Важно помнить, что внешний диаметр резиновой части и внутренний диаметр втулки должны точно соответствовать спецификациям завода-изготовителя. Любое отклонение может привести к невозможности установки или чрезмерному натяжению, что может разорвать резину при первой же нагрузке.
Типоразмеры и маркировка
При выборе запасных частей важно учитывать каталожные номера и физические параметры. Наиболее распространены шарниры для рессор с грузоподъемностью 8, 10 и 12 тонн. В технической документации они классифицируются по наружному диаметру резиновой втулки и длине посадочного места.
Ниже представлена таблица, иллюстрирующая основные отличия в габаритах популярных моделей:
| Тип рессоры | Наружный диаметр (мм) | Длина (мм) | Применяемость |
|---|---|---|---|
| Малолистовая | 60 ± 1 | 130 | КАМАЗ-5320, 53212 |
| Многолистовая (усиленная) | 75 ± 1.5 | 160 | КАМАЗ-65115, 6520 |
| Задняя балансирная | 80 ± 2 | 180 | Самосвальные модификации |
Размеры могут немного отличаться в зависимости от производителя запасных частей. При установке неоригинальных деталей обязательно проверяйте размеры штангенциркулем перед запрессовкой.
| Параметр | Описание | Рекомендации по эксплуатации |
|---|---|---|
| Устройство | Состоит из резинового элемента и металлической оболочки | Регулярно проверять состояние резины на наличие трещин и износа |
| Применение | Используется для соединения деталей подвески и трансмиссии | Соблюдать правила установки и замены, чтобы избежать повреждений |
| Признаки износа | Увеличение люфта, стуки при движении, видимые повреждения | Заменять при первых признаках износа для предотвращения дальнейших поломок |
Интересные факты
Вот несколько интересных фактов о резинометаллических шарнирах (РМШ) КАМАЗ:
Устойчивость к вибрациям: Резинометаллические шарниры КАМАЗ разработаны для эффективного гашения вибраций и ударных нагрузок, что значительно увеличивает комфорт водителя и пассажиров, а также продлевает срок службы автомобиля. Это особенно важно для грузовых автомобилей, которые часто работают в сложных дорожных условиях.
Композитные материалы: В конструкции РМШ используются специальные композитные материалы, которые обеспечивают высокую прочность и устойчивость к внешним воздействиям, таким как температура, влага и химические вещества. Это делает их надежными в эксплуатации даже в самых суровых климатических условиях.
Легкость замены и обслуживания: Резинометаллические шарниры КАМАЗ спроектированы так, чтобы их замена и обслуживание были максимально простыми. Это снижает время простоя автомобиля в ремонте и позволяет владельцам грузовиков экономить на обслуживании, что особенно важно для коммерческого транспорта.
Диагностика состояния и признаки износа
Определение необходимости замены резинометаллических шарниров (РМШ) требует всестороннего подхода, включающего визуальный осмотр и проверку на наличие люфтов. Первоначальная диагностика проводится на ровной поверхности без нагрузки. Если при раскачивании кузова или движении по неровностям слышен глухой стук из области крепления рессор, это может сигнализировать о разрушении резинового слоя.
Визуальный осмотр должен выявить трещины, разрывы или «выдавливание» резины из-под металлических втулок. Часто резиновая часть остается целой, но внутреннее кольцо проворачивается относительно резины или внешней обоймы. В этом случае шарнир теряет функциональность, так как палец начинает тереться о металл, что приводит к ускоренному износу.
Для более точной диагностики применяется метод покачивания с помощью монтировки. Установив рычаг между рамой и рессорой, создайте усилие и наблюдайте за поведением узла. Если резина движется относительно металла или слышен характерный скрип, замена становится необходимой. Также важно обратить внимание на состояние прилегающих поверхностей: наличие ржавчины или задиров на пальце указывает на то, что РМШ уже не выполняет свои функции.
- Поднимите автомобиль с помощью домкрата или разместите его на смотровой канаве для доступа к рессорам.
- Очистите узел крепления рессоры от грязи и масла для детального осмотра.
- Визуально проверьте состояние резиновой части на наличие трещин и разрывов.
- Покачайте рессору с помощью монтировки, проверяя наличие люфтов и посторонних звуков.
- Убедитесь в правильной затяжке стремянок и гаек крепления пальцев, чтобы исключить возможность ложной диагностики.
Особое внимание следует уделить задним балансирным тележкам, где нагрузка на РМШ максимальна. Износ в этой области происходит быстрее из-за постоянных скручивающих моментов. Если на одном из шарниров тележки выявлен критический износ, рекомендуется заменить комплект на всей оси для равномерной работы подвески.
Влияние условий эксплуатации
Срок эксплуатации РМШ зависит от условий работы грузовика. Регулярные перегрузки приводят к сплющиванию резины и потере её эластичности. Работа в агрессивных химических средах, например на химических заводах или при транспортировке реагентов, может разрушить резиновую смесь, делая её хрупкой или слишком мягкой.
Температурные условия также играют важную роль. Резкие колебания температур, характерные для северных регионов, способствуют образованию микротрещин в резиновом материале. Летом, при высоких температурах асфальта и длительных стоянках под нагрузкой, резина может начать "течь", изменяя свою форму.
Технология замены и особенности монтажа
Процесс замены резинометаллических шарниров требует специализированного оборудования, такого как гидравлический пресс или съемник. Удаление старых втулок с помощью кувалды может деформировать ушки рессоры, что усложнит установку новых компонентов и негативно скажется на работе узла. Поэтому важно соблюдать технологии при выполнении этой работы.
Перед началом необходимо надежно зафиксировать автомобиль. Если замена осуществляется без снятия рессоры (что возможно на некоторых моделях при достаточном пространстве), нужно обеспечить доступ к торцам пальцев. Однако наиболее качественная замена производится с демонтажем рессоры и старых шарниров в условиях мастерской.
Ключевым этапом является подготовка мест установки. Поверхности ушек рессоры и кронштейнов рамы должны быть очищены от ржавчины, грязи и старой смазки. Применение преобразователя ржавчины и последующее покрытие антикоррозийным составом увеличит срок службы новых деталей. Также следует проверить палец, проходящий через РМШ: если обнаружены следы износа или задиры, его необходимо заменить или отшлифовать.
Усилие запрессовки: 15-20 тс (тонн-сил)
Температура окружающей среды: не ниже -10°C
Смазка при монтаже: мыльный раствор или специальная смазка
При установке нового РМШ крайне важно соблюдать правильное направление запрессовки. На многих моделях шарниры имеют несимметричную конструкцию или фаски, которые должны быть ориентированы в определенную сторону. Неправильная установка может привести к тому, что шарнир будет работать на срез, а не на сжатие, что значительно сократит его срок службы.
Использование съемников и прессов
Для извлечения старых шарниров и установки новых используются гидравлические прессы с минимальным усилием 20 тонн. Если доступ к стационарному прессу затруднен, можно воспользоваться винтовыми съемниками или гидравлическими домкраты с необходимыми инструментами. Важно применять оправки, которые опираются на металлическую втулку, а не на резиновую часть, чтобы избежать повреждения нового шарнира при монтаже.
Перед запрессовкой рекомендуется смазать контактные поверхности. Это упрощает процесс и снижает вероятность повреждения резины. Однако не стоит использовать масла на нефтяной основе (например, дизельное топливо или отработанное масло) для смазки резинового массива, так как они могут негативно повлиять на некоторые виды каучуков. Лучше всего использовать мыльный раствор или специальные силиконовые смазки.
После установки следует проверить, насколько свободно вращается внутренняя втулка. Она должна вращаться при приложении усилия рукой, но без заметного люфта. Если втулка заклинивает сразу после запрессовки, это может свидетельствовать о допущенной ошибке в размерах или перекосе во время установки.
Типичные ошибки и меры предосторожности
Нарушение технологии замены рулевых шарниров (РМШ) — одна из основных причин повторных обращений в сервисные центры. Механики, игнорирующие правила установки, часто сталкиваются с тем, что новый шарнир выходит из строя всего через несколько тысяч километров, или рессора начинает издавать громкие звуки даже после ремонта.
- Использование открытого огня для нагрева — разогрев ушка рессоры газовой горелкой для облегчения выпрессовки может привести к отпуску металла. Это снижает прочностные характеристики и деформирует геометрию рессоры, делая её эксплуатацию небезопасной.
- Запрессовка без центровки — если оправка пресса установлена не строго перпендикулярно к плоскости ушка, РМШ может быть установлен с перекосом. Это создает неравномерные напряжения в резиновом слое и приводит к его быстрому разрушению под нагрузкой.
- Игнорирование состояния пальца — установка нового РМШ на старый, изношенный палец может привести к тому, что внутренняя втулка шарнира начнет проворачиваться или стираться, что сводит на нет все усилия по ремонту.
- Использование неподходящих смазок — применение солидола или литола при низких температурах может вызвать «закусывание» втулки. Использование агрессивных растворителей для очистки резины перед установкой может привести к её химическому разрушению.
Кроме того, распространенной ошибкой является экономия на качестве запасных частей. Рынок переполнен продукцией из вторичной резины, которая не выдерживает заявленных нагрузок. Внешне такие шарниры могут выглядеть как оригинальные, но их срок службы в 5-10 раз меньше. При покупке обязательно требуйте сертификаты качества и обращайте внимание на отсутствие запаха жженой резины и однородность материала.
⚠️ Внимание: После замены РМШ обязательно выполните контрольную затяжку всех резьбовых соединений после пробега 500 км. Ослабление гаек крепления пальцев может привести к смещению рессоры.
Соблюдение всех технических регламентов и использование качественного инструмента обеспечивают надежную работу подвески КАМАЗ на длительный срок. РМШ является расходным элементом, но его своевременная и правильная замена помогает сохранить ресурс более дорогих узлов автомобиля, таких как рама и мосты.
Эксплуатационная надежность и ресурс узла
Срок службы резинометаллических шарниров варьируется и зависит от множества факторов. В идеальных условиях эксплуатации и при использовании оригинальных деталей пробег до замены может достигать 100-150 тысяч километров. Однако на российских дорогах и при полной загрузке этот показатель часто снижается до 30-50 тысяч километров.
Регулярный мониторинг состояния подвески позволяет заранее планировать замену, что помогает избежать простоев техники. Водителям рекомендуется обращать внимание на звуки, которые издает автомобиль, и при малейших подозрениях на неисправность проводить диагностику. Профилактическая замена резинометаллических шарниров во время капитального ремонта рессор обязательна, так как старые шарниры могут не выдержать демонтажных и монтажных работ.
Современные материалы, такие как полиуретановые композиты, предлагают альтернативу традиционной резине в производстве резинометаллических шарниров. Полиуретановые шарниры отличаются высокой износостойкостью и устойчивостью к маслам, но они более жесткие, что может увеличить передачу вибраций на раму и кабину. Выбор материала зависит от предпочтений владельца: комфорт или максимальная долговечность в сложных условиях.
Таким образом, резинометаллический шарнир — это не просто «кусок резины с металлом», а высокотехнологичный элемент, требующий внимательного подхода. Понимание его функции, правильный выбор запчастей и соблюдение технологии установки обеспечивают безопасность и экономическую эффективность эксплуатации грузового автомобиля.
Методы тестирования и контроля качества РМШ
Методы тестирования и контроля качества резинометаллических шарниров (РМШ) являются важной частью процесса их производства и эксплуатации. Эти методы направлены на обеспечение надежности, долговечности и безопасности работы шарниров в условиях эксплуатации, характерных для автомобилей КАМАЗ.
Одним из основных методов контроля качества РМШ является визуальный осмотр. Он позволяет выявить явные дефекты, такие как трещины, деформации или повреждения резинотехнических изделий. Визуальный контроль проводится на всех этапах производства, начиная с проверки исходных материалов и заканчивая готовыми изделиями.
Следующим важным методом является испытание на прочность. Для этого используются специальные стенды, которые позволяют имитировать условия эксплуатации. Шарниры подвергаются статическим и динамическим нагрузкам, что позволяет оценить их способность выдерживать различные механические воздействия. Испытания проводятся в соответствии с установленными стандартами, что обеспечивает сопоставимость результатов.
Кроме того, для оценки качества РМШ применяются методы неразрушающего контроля, такие как ультразвуковая дефектоскопия и магнитно-порошковый контроль. Эти методы позволяют обнаружить скрытые дефекты, которые могут привести к выходу шарниров из строя в процессе эксплуатации. Ультразвуковая дефектоскопия основана на использовании высокочастотных звуковых волн, которые проникают в материал и отражаются от границ раздела различных сред, что позволяет выявить внутренние дефекты. Магнитно-порошковый контроль используется для обнаружения поверхностных и подповерхностных трещин в металлических частях шарниров.
Также важным аспектом контроля качества является испытание на устойчивость к воздействию агрессивных сред. РМШ подвергаются воздействию различных химических веществ, таких как масла, топлива и антифризы, чтобы определить их устойчивость к коррозии и разрушению. Эти испытания помогают гарантировать, что шарниры сохранят свои эксплуатационные характеристики в условиях, характерных для работы автомобилей КАМАЗ.
Не менее важным является контроль геометрических параметров РМШ. Для этого используются специальные измерительные инструменты, которые позволяют проверить размеры, форму и взаимное расположение деталей шарниров. Соблюдение геометрических параметров критически важно для обеспечения правильной работы шарниров и предотвращения их преждевременного износа.
В заключение, методы тестирования и контроля качества РМШ являются неотъемлемой частью производственного процесса и обеспечивают высокие стандарты надежности и безопасности. Комплексный подход к контролю, включающий визуальный осмотр, испытания на прочность, неразрушающий контроль и испытания на устойчивость к агрессивным средам, позволяет гарантировать, что резинометаллические шарниры, устанавливаемые на автомобили КАМАЗ, будут служить долго и эффективно в самых различных условиях эксплуатации.
Современные технологии диагностики
Современные технологии диагностики резинометаллических шарниров (РМШ) КАМАЗ играют ключевую роль в обеспечении надежности и безопасности эксплуатации автомобилей. С учетом специфики работы этих узлов, диагностика должна быть комплексной и учитывать различные аспекты их функционирования.
Одним из основных методов диагностики является визуальный осмотр, который позволяет выявить видимые повреждения, такие как трещины, износ или деформации резинотехнических изделий. Однако для более глубокого анализа состояния РМШ применяются и другие технологии.
Современные диагностические системы могут включать в себя ультразвуковую диагностику, которая позволяет обнаружить внутренние дефекты и оценить состояние материала. Ультразвуковые волны проникают в структуру резины и металла, и на основе отраженных сигналов можно определить наличие микротрещин или других повреждений.
Кроме того, для диагностики РМШ используются вибрационные анализаторы. Эти устройства фиксируют вибрации, возникающие при работе автомобиля, и на основе полученных данных можно сделать выводы о состоянии шарниров. Изменения в вибрационном спектре могут указывать на начало износа или повреждения, что позволяет своевременно провести ремонтные работы.
Также стоит отметить применение термографии, которая позволяет выявить перегрев шарниров, что может быть признаком их неисправности. Нагревание может происходить из-за повышенного трения или недостаточной смазки, что в свою очередь может привести к более серьезным повреждениям.
В последние годы активно развиваются и методы компьютерной диагностики, которые позволяют интегрировать данные с различных датчиков и систем автомобиля. Это дает возможность в реальном времени отслеживать состояние РМШ и предсказывать возможные неисправности на основе анализа больших объемов данных.
Таким образом, современные технологии диагностики резинометаллических шарниров КАМАЗ обеспечивают высокую точность и надежность в оценке их состояния, что способствует повышению безопасности и долговечности автомобилей. Регулярное применение этих методов позволяет избежать серьезных поломок и снизить затраты на обслуживание и ремонт.
Сравнение с аналогичными изделиями других производителей
Резинометаллические шарниры (РМШ) КАМАЗ занимают важное место в конструкции автомобилей данной марки, обеспечивая надежное соединение между различными элементами подвески и трансмиссии. Однако на рынке существует множество аналогичных изделий от других производителей, и их сравнение с РМШ КАМАЗ позволяет выделить как преимущества, так и недостатки каждого из типов.
Одним из основных критериев для сравнения является материал изготовления. РМШ КАМАЗ используют высококачественные резины и металлы, что обеспечивает долговечность и устойчивость к различным механическим и температурным воздействиям. В то же время, некоторые производители предлагают шарниры, изготовленные из менее качественных материалов, что может привести к более быстрому износу и необходимости замены.
Следующим важным аспектом является конструкция шарниров. РМШ КАМАЗ имеют продуманную конструкцию, которая обеспечивает оптимальное распределение нагрузки и минимизирует вероятность возникновения люфта. В отличие от этого, некоторые аналоги могут иметь упрощенную конструкцию, что может негативно сказаться на их эксплуатационных характеристиках.
Также стоит обратить внимание на параметры жесткости. РМШ КАМАЗ разработаны с учетом специфики работы автомобилей данной марки, что позволяет им эффективно гасить вибрации и удары. Аналоги от других производителей могут иметь разные параметры жесткости, что может привести к ухудшению управляемости и комфорта при движении.
Не менее важным является стоимость изделий. РМШ КАМАЗ, как правило, имеют более высокую цену по сравнению с некоторыми аналогами, однако это связано с их качеством и надежностью. В то же время, покупка более дешевых шарниров может обернуться дополнительными расходами на их замену и ремонт в будущем.
Наконец, гарантия и сервисное обслуживание также играют важную роль в выборе между РМШ КАМАЗ и аналогами. Производитель КАМАЗ предлагает гарантии на свои изделия и обеспечивает доступ к оригинальным запчастям, что упрощает процесс обслуживания. В случае с другими производителями, гарантийные условия могут варьироваться, и не всегда есть возможность получить качественное сервисное обслуживание.
Таким образом, при сравнении резинометаллических шарниров КАМАЗ с аналогичными изделиями других производителей, следует учитывать множество факторов, включая материалы, конструкцию, параметры жесткости, стоимость и условия гарантии. Это поможет сделать обоснованный выбор и обеспечить надежную эксплуатацию автомобиля.
Преимущества и недостатки РМШ КАМАЗ
Резинометаллические шарниры (РМШ) КАМАЗ представляют собой важный элемент подвески и трансмиссии автомобилей, обеспечивая надежное соединение между различными компонентами. Они обладают как преимуществами, так и недостатками, которые необходимо учитывать при эксплуатации и обслуживании.
Преимущества РМШ КАМАЗ:
- Высокая прочность и долговечность: РМШ изготавливаются из качественных материалов, что обеспечивает их устойчивость к механическим нагрузкам и износу. Это позволяет использовать их в условиях тяжелых эксплуатаций, характерных для грузовых автомобилей.
- Эффективное демпфирование: Резиновая часть шарнира обладает отличными амортизирующими свойствами, что способствует снижению вибраций и ударных нагрузок, передающихся на кузов автомобиля. Это улучшает комфорт водителя и пассажиров, а также продлевает срок службы других компонентов автомобиля.
- Устойчивость к коррозии: Металлические элементы РМШ защищены от коррозии, что особенно важно для эксплуатации в условиях повышенной влажности или в регионах с агрессивным климатом. Это позволяет избежать преждевременного выхода из строя шарниров.
- Простота установки и замены: РМШ имеют стандартные размеры и конструкцию, что облегчает их установку и замену. Это позволяет сократить время на ремонт и обслуживание автомобилей, что особенно важно для коммерческого транспорта.
Недостатки РМШ КАМАЗ:
- Чувствительность к перегрузкам: Несмотря на высокую прочность, РМШ могут быть чувствительны к перегрузкам и резким ударам. При превышении допустимых нагрузок возможно повреждение как резиновой, так и металлической части шарнира, что может привести к необходимости его замены.
- Износ резины: Со временем резиновая часть шарнира может терять свои амортизирующие свойства, что приводит к увеличению вибраций и шумов в салоне автомобиля. Регулярная проверка состояния РМШ необходима для предотвращения подобных проблем.
- Зависимость от качества материалов: Качество резины и металла, используемых в производстве РМШ, может варьироваться в зависимости от производителя. Некачественные компоненты могут привести к быстрому износу и снижению надежности шарниров.
- Необходимость регулярного обслуживания: Для обеспечения долговечности РМШ требуется регулярное техническое обслуживание, включая проверку состояния и, при необходимости, смазку. Это требует дополнительных затрат времени и ресурсов со стороны владельцев автомобилей.
Таким образом, резинометаллические шарниры КАМАЗ представляют собой надежное и эффективное решение для обеспечения соединения между различными компонентами автомобиля. Однако, как и любой другой элемент, они имеют свои преимущества и недостатки, которые необходимо учитывать при эксплуатации и обслуживании. Правильный выбор и регулярное обслуживание РМШ помогут обеспечить долгую и бесперебойную работу автомобиля.
