Съемник рулевых наконечников является незаменимым инструментом для специалистов, занимающихся ремонтом и обслуживанием грузовых автомобилей, таких как КАМАЗ и МАЗ. В данной статье мы подробно рассмотрим различные виды съемников, их особенности и технологии применения, что поможет вам выбрать наиболее подходящее устройство для ваших нужд. Кроме того, мы предоставим пошаговую инструкцию по монтажу, меры безопасности и укажем на типичные ошибки, которые могут возникнуть в процессе работы. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнять ремонтные работы.
Классификация и конструктивные особенности съемных устройств
Рынок грузовой техники предлагает разнообразные устройства для снятия наконечников, которые различаются по принципу работы и конструкции силового механизма. Наиболее популярным вариантом является винтовой съемник. Он работает на основе создания упора и выдавливания пальца путем вращения гайки или винта. Эти устройства состоят из П-образной или С-образной скобы, упорной вилки и силового винта с резьбой, шаг и диаметр которого рассчитаны на генерацию усилия в несколько тонн.
Другим распространенным типом являются рычажно-винтовые съемники. Они объединяют механическое преимущество рычага и точность винтовой передачи. Эти устройства идеально подходят для работы в ограниченных пространствах, где стандартный винтовой съемник может не поместиться из-за конструкции рамы или рессор. Для тяжелых грузовиков, таких как КАМАЗ-65115 или МАЗ-5336, часто используются универсальные наборы с заменяемыми лапами, что позволяет захватывать наконечники различных диаметров.
Винтовые модели с упорной вилкой
Конструкция традиционного винтового съемника состоит из мощной скобы, охватывающей корпус поворотного кулака, и вилки, упирающейся в торцевую часть рулевого пальца. При вращении гайки скоба подтягивается к вилке, что вытягивает палец из конусного отверстия. Важен материал инструмента: для грузовых автомобилей используется высокопрочная легированная сталь, прошедшая термическую обработку.
Обратите внимание на тип резьбы: в качественных инструментах применяется трапецеидальная резьба, менее подверженная деформации при высоких нагрузках по сравнению с метрической. Ход винта должен быть достаточным для полного извлечения пальца из конуса, что особенно важно для старых автомобилей, где износ сопрягаемых поверхностей может быть значительным. Недостаточный ход винта может привести к зажатию пальца в последний момент.
Некоторые модели имеют сменные наконечники на винте, что позволяет адаптировать инструмент под различные модификации наконечников — как с резьбой под гайку, так и с проточкой. При выборе инструмента учитывайте, что для грузовиков с пневмоподвеской или сложной геометрией передней оси могут потребоваться съемники с удлиненной или изогнутой скобой для обхода препятствий.
| Вид съемника рулевых наконечников | Описание | Технология применения |
|---|---|---|
| Съемник с двумя захватами | Имеет два захвата, которые обхватывают наконечник. Подходит для большинства моделей грузовиков. | Установите съемник на наконечник, затяните гайку для фиксации, затем вращайте центральный винт для снятия. |
| Съемник с одним захватом | Имеет один захват, используется для более узких пространств. | Установите захват на наконечник, затяните фиксирующий механизм, вращайте винт для снятия. |
| Гидравлический съемник | Использует гидравлическое давление для снятия наконечников. Эффективен для сильно зажатых деталей. | Установите съемник на наконечник, подключите гидравлический насос и аккуратно подавайте давление до снятия. |
| Съемник с регулируемыми захватами | Позволяет настраивать ширину захвата для различных наконечников. | Настройте захваты под нужный размер, установите на наконечник и следуйте стандартной процедуре снятия. |
| Комбинированный съемник | Объединяет функции различных типов съемников, подходит для универсального использования. | Выберите подходящий режим, установите на наконечник и следуйте инструкциям для снятия. |
Интересные факты
Вот несколько интересных фактов о съемниках рулевых наконечников грузовиков и их применении:
Разнообразие конструкций: Съемники рулевых наконечников бывают различных типов, включая универсальные и специализированные модели. Универсальные съемники могут использоваться для различных автомобилей, тогда как специализированные предназначены для конкретных марок и моделей грузовиков, что обеспечивает более точное и безопасное снятие наконечников.
Технология применения: Современные съемники часто оснащены механизмами, позволяющими регулировать силу захвата и углы наклона, что упрощает процесс работы. Некоторые модели имеют встроенные гидравлические системы, которые обеспечивают дополнительную мощность для снятия сильно закисших или ржавых наконечников.
Безопасность и эффективность: Использование съемников рулевых наконечников значительно снижает риск повреждения деталей и травм работников. Правильный выбор и применение съемника позволяет избежать необходимости в дорогостоящем ремонте и обеспечивает более быструю и безопасную замену рулевых наконечников, что особенно важно для грузовиков, находящихся в постоянной эксплуатации.
Рычажные и комбинированные системы
Рычажные съемники работают за счет раздвижения лап, которые упираются в нижнюю часть поворотного кулака, в то время как центральный винт давит на палец. Это создает клиновидный эффект, который выталкивает конус. Основное преимущество таких моделей — компактность и возможность работы без охвата всей головки кулака, что особенно удобно, когда амортизаторы расположены близко.
Комбинированные системы часто включают гидравлические элементы, где винт заменяется гидроцилиндром с малым ходом. Это позволяет достигать значительного усилия при минимальных физических затратах оператора. Однако гидравлические съемники требуют регулярного обслуживания, контроля уровня масла и проверки герметичности уплотнений, что делает их менее предпочтительными для использования в полевых условиях по сравнению с механическими аналогами.
При работе с рычажными системами важно правильно центрировать упорный винт относительно оси пальца. Даже небольшое смещение центра приложения силы на несколько миллиметров может привести к перекосу лап съемника и соскальзыванию инструмента под нагрузкой. Модели типа "краб" обеспечивают более надежный захват благодаря четырем точкам опоры, что позволяет равномерно распределять нагрузку по периметру кулака.
| Тип съемника | Область применения | Максимальное усилие |
|---|---|---|
| Винтовой П-образный | КАМАЗ, МАЗ, Урал (стандарт) | до 15 тонн |
| Рычажно-винтовой | Стесненные условия, импортные тягачи | до 10 тонн |
| Гидравлический | Заклинившие, коррозионные соединения | до 25 тонн |
Подготовка к демонтажу и меры безопасности
Перед демонтажом рулевых наконечников важно создать безопасные условия для работы. Эта процедура связана с высокими механическими нагрузками и требует нахождения под тяжелым автомобилем. Сначала необходимо зафиксировать транспортное средство: установить под колесные упоры, активировать стояночный тормоз и, если возможно, поднять переднюю ось на надежные подставки. Работы на домкрате без дополнительной страховки строго запрещены.
Очистка узла от грязи и коррозии — важный шаг, который часто упускается из виду и может привести к проблемам. Накопившаяся грязь между лапами съемника и деталями может вызвать их соскальзывание, а ржавчина на резьбе пальца усложнит его извлечение, даже при использовании мощного инструмента. Рекомендуется заранее обработать соединение проникающей смазкой и дать время для химической реакции.
Необходимый инструмент и расходные материалы
Для успешного выполнения задачи, помимо съемника, вам понадобится стандартный набор слесарных инструментов. В первую очередь, необходимы прочные воротки и головки нужного размера для откручивания гайки, фиксирующей наконечник. На грузовых автомобилях гайки часто затянуты с большим усилием и могут закисать, поэтому длинный вороток или пневматический инструмент будут весьма полезны.
Также подготовьте молоток, монтажную лопатку, металлическую щетку и ветошь. Для обработки резьбовых соединений и конуса после демонтажа понадобятся проникающая смазка (например, WD-40 или ее аналоги) и консистентная смазка для сборки. Защитные очки являются обязательным элементом вашей экипировки, так как при удалении ржавчины или соскальзывании инструмента могут отлетать твердые частицы.
Если вы планируете замену наконечников, заранее подготовьте новые детали и проверьте их комплектацию. Для ремонта старых наконечников вам понадобятся пресс или тиски для выпрессовки вкладышей, однако это отдельная операция, которая не требует съемника для снятия с автомобиля. Важно убедиться, что резьба на пальце нового наконечника не повреждена и гайка накручивается без проблем.
Диагностика состояния узла перед снятием
Перед использованием съемника важно тщательно осмотреть состояние пыльника и корпуса наконечника. Если пыльник поврежден и внутрь попала вода с абразивными частицами, конусное соединение могло корродировать. В таких случаях усилие, необходимое для снятия, может значительно возрасти, и стандартный съемник может оказаться недостаточным. Иногда для облегчения процесса требуется предварительно прогреть корпус поворотного кулака (не пальца!) строительным феном, чтобы расширить металл.
Также стоит проверить наличие люфта в самом наконечнике. Если шарнир изношен, при попытке снять палец с помощью съемника он может не выйти из конуса, а просто провернуться или сместиться внутри корпуса. В такой ситуации необходимо зафиксировать внутреннюю часть наконечника, чтобы усилие направлялось на конусную посадку, а не на люфт.

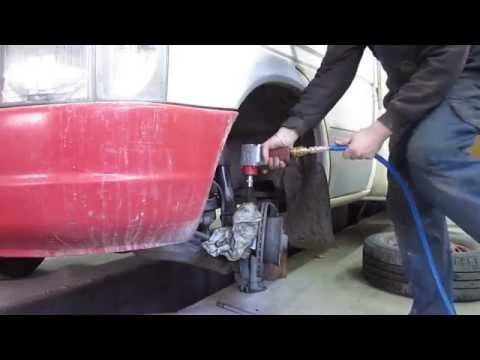

Технология установки и процесс демонтажа
Процесс демонтажа рулевого наконечника с помощью съемника требует строгого соблюдения последовательности действий для обеспечения эффективности и безопасности. Неправильная установка лапок или перекос винта могут привести к соскальзыванию инструмента с большой силой, что чревато травмами. Поэтому каждый шаг следует выполнять внимательно и без спешки.
Сначала необходимо открутить гайку, фиксирующую рулевой палец. Гайку следует отвинчивать до тех пор, пока ее верхняя часть не окажется на одном уровне с торцом резьбы пальца. Это предотвратит деформацию резьбы во время выдавливания и позволит гайке выступать в роли ограничителя, не давая пальцу вылететь слишком резко после выхода из конуса. Если гайка не останется на резьбе, палец может вылететь с большой скоростью.
Позиционирование съемника на узле
Установка съемника начинается с размещения лап устройства за проушинами поворотного кулака. Лапы должны опираться на прочные металлические участки, избегая контакта с пыльником, тормозными трубками и элементами подвески. Если конструкция съемника это позволяет, лапы следует расположить симметрично относительно оси рулевого пальца. При использовании С-образных съемников важно убедиться, что крюк надежно зацеплен за край кулака и не соскользнет при приложении усилия.
Центральный винт съемника необходимо установить точно по оси рулевого пальца. Для этого винт выкручивается до нужной длины, затем съемник приставляется и регулируется так, чтобы пятка винта плотно прилегала к торцу пальца. Перекос винта недопустим, так как это может привести к боковой нагрузке, способной сломать винт или повредить резьбу в наконечнике.
После первоначальной установки важно проверить устойчивость всей конструкции. Легкое предварительное натяжение винтом поможет зафиксировать съемник в рабочем положении. Если лапы съемника скользят по металлу, можно использовать тонкую металлическую пластину или шайбу в качестве прокладки для увеличения трения, но только если это не нарушает геометрию установки.
Выдавливание пальца и завершение операции
Вращение гайки или винта съемника следует выполнять аккуратно и плавно, избегая резких движений. При увеличении усилия металл может деформироваться, что сопровождается характерным щелчком или стуком, когда конус выходит из своего посадочного места. В этот момент нагрузка на инструмент значительно снижается. Важно не продолжать закручивать винт дальше необходимого, чтобы не упереться в ограничитель или не повредить резьбу.
После освобождения конуса съемник можно убрать. Палец останется зафиксированным гайкой, которую мы заранее оставили на резьбе. Теперь можно полностью открутить гайку и извлечь наконечник из поворотного кулака. Если палец не выходит даже при значительном усилии, осторожно постучите молотком по корпусу поворотного кулака в области конусного отверстия, чтобы передать вибрацию. Не следует ударять по самому съемнику.
⚠️ Внимание: Во время процесса выдавливания не рекомендуется использовать длинные рычаги (трубы) на ключ съемника. Это может привести к превышению предельной прочности инструмента и его разрушению. Если съемник не справляется, лучше воспользоваться нагревом или химическими средствами, чем рисковать повреждением устройства.
Типичные ошибки и troubleshooting
Несмотря на простоту конструкции съемника, неопытные механики часто совершают ошибки, которые могут свести на нет все усилия или даже привести к поломкам. Анализ распространенных проблем помогает избежать потери времени и повреждения деталей. Большинство ошибок связано с неверной оценкой усилия или игнорированием состояния инструмента.
- Игнорирование предварительной обработки соединения — попытка открутить "прикипевший" наконечник без подготовки часто приводит к срыву граней гайки или поломке винта съемника. Правильный подход: обильно обработать соединение проникающей смазкой и подождать 10-15 минут. При сильной коррозии аккуратно постучите по месту соединения молотком для улучшения проникновения жидкости.
- Неправильная центровка упорного винта — если винт упирается не в центр торца пальца, а в его край или резьбу, это может привести к смятию металла и еще большему заклиниванию пальца. Правильно: визуально контролируйте перпендикулярность винта относительно оси пальца и при необходимости используйте ровные шайбы для выравнивания.
- Использование изношенного или самодельного инструмента — применение самодельных съемников из обычной конструкционной стали без закалки может быть опасным. Правильный выбор: используйте только сертифицированный инструмент с маркировкой грузоподъемности, предназначенный для коммерческого транспорта.
- Попытка снятия без фиксации гайки на резьбе — если гайка полностью откручена, палец при выходе из конуса может вылететь с большой силой, ударив по элементам подвески или оператору. Правильный подход: всегда оставляйте гайку накрученной на 2-3 витка резьбы для безопасности.
Иногда, даже при использовании правильного инструмента, палец может не поддаваться. Это может быть связано с критической коррозией или деформацией конуса. В таких случаях поможет локальный нагрев корпуса поворотного кулака вокруг отверстия (не нагревайте палец!) с помощью газовой горелки. Металл расширится, и натяжение в соединении ослабнет, после чего съемник сможет легко выполнить свою работу.
Если резьба на пальце была повреждена в процессе работы, ее можно восстановить с помощью плашки, но только если повреждения незначительны. Сильно деформированный палец ремонту не подлежит и требует замены наконечника в сборе. Помните, что рулевое управление — это система, от которой зависит безопасность, поэтому экономить на деталях здесь недопустимо.
Эксплуатация и обслуживание рулевого управления
После успешного демонтажа и установки нового наконечника или возврата старого на место необходимо выполнить финальную сборку и регулировку. Резьбовые соединения следует затягивать с указанным моментом, используя динамометрический ключ. Недостаточная затяжка может привести к люфту и быстрому износу, а чрезмерная — повредить резьбу или корпус.
Обязательным этапом является проверка углов схождения колес. Замена рулевых наконечников или тяг почти всегда нарушает ранее установленные настройки. Даже если визуально тяги выглядят одинаковыми, новая деталь может отличаться по размерам. Регулировка схождения осуществляется на специализированном стенде или с помощью точных измерительных инструментов на ровной поверхности.
Регулярный осмотр состояния пыльников рулевых наконечников помогает продлить срок службы узла. Целостный пыльник защищает смазку от вымывания и предотвращает попадание абразивных частиц. При обнаружении микротрещин или разрывов пыльник следует заменить незамедлительно, так как ресурс шарнира без защиты может исчисляться всего лишь сотнями километров пробега по пыльным дорогам.
| Параметр | Норма для КАМАЗ | Допустимое отклонение |
|---|---|---|
| Момент затяжки гайки | 400-500 Нм | ±10% |
| Суммарный люфт | не более 10 градусов | 0 градусов (идеал) |
⚠️ Внимание: После замены рулевых наконечников и регулировки схождения необходимо повторно проверить затяжку всех гаек через 500 км пробега. Под воздействием вибрации и динамических нагрузок возможно самопроизвольное ослабление затяжки.
Своевременная замена изношенных компонентов рулевой тяги предотвращает опасные вибрации на рулевом колесе ("биение"), которые могут утомлять водителя и приводить к разрушению других элементов передней подвески. Использование качественного съемника делает процесс замены быстрым и безопасным, сохраняя ресурс сопрягаемых деталей поворотного кулака.
Сравнение съемников различных производителей
На рынке существует множество производителей съемников рулевых наконечников, каждый из которых предлагает свои уникальные решения и технологии. При выборе инструмента важно учитывать не только его цену, но и качество, функциональность и удобство в использовании. Рассмотрим несколько популярных брендов и их особенности.
1. OEM Tools
OEM Tools предлагает широкий ассортимент съемников, которые отличаются высокой прочностью и долговечностью. Их инструменты часто имеют эргономичные ручки и специальные механизмы, позволяющие легко и быстро снимать рулевые наконечники. Модели этой марки подходят для большинства грузовиков и имеют положительные отзывы от пользователей.
2. Lisle
Компания Lisle известна своими инновационными решениями в области инструментов для автосервиса. Съемники этой марки часто оснащены уникальными функциями, такими как возможность работы в ограниченных пространствах. Lisle также предлагает наборы, которые включают несколько съемников, что делает их более универсальными для различных моделей грузовиков.
3. Astro Pneumatic
Astro Pneumatic производит съемники, которые отличаются высокой надежностью и простотой в использовании. Их инструменты часто имеют усиленные конструкции, что позволяет работать с более старыми и закисшими наконечниками. Кроме того, многие модели Astro Pneumatic имеют возможность регулировки, что делает их подходящими для работы с различными типами рулевых наконечников.
4. Neiko
Neiko предлагает бюджетные варианты съемников, которые, несмотря на свою цену, обладают хорошим качеством. Эти инструменты идеально подходят для домашних мастеров и небольших автосервисов. Хотя они могут не иметь всех функций более дорогих моделей, их простота и доступность делают их популярными среди пользователей.
5. Sunex
Sunex известен своими профессиональными инструментами, которые часто используются в крупных автосервисах. Съемники этой марки отличаются высокой прочностью и долговечностью, а также имеют дополнительные функции, такие как возможность работы с различными типами креплений. Sunex также предлагает расширенные гарантии на свои инструменты, что свидетельствует о высоком уровне доверия к их качеству.
При выборе съемника рулевых наконечников важно учитывать не только бренд, но и конкретные характеристики инструмента, такие как размер, материал, а также наличие дополнительных функций. Сравнение различных производителей поможет выбрать наиболее подходящий инструмент для ваших нужд, обеспечивая эффективность и безопасность работы.
Советы по выбору съемника для конкретной модели грузовика
При выборе съемника рулевых наконечников для конкретной модели грузовика необходимо учитывать несколько ключевых факторов, чтобы обеспечить максимальную эффективность и безопасность работы. Важно понимать, что разные модели грузовиков могут иметь различные конструкции рулевых систем, что требует индивидуального подхода к выбору инструмента.
Первым шагом в выборе съемника является изучение технической документации на грузовик. В ней обычно указываются размеры и типы рулевых наконечников, а также рекомендации по использованию специализированных инструментов. Это поможет определить, какой именно съемник будет наиболее подходящим для работы с конкретной моделью.
Существует несколько типов съемников, которые могут быть использованы для извлечения рулевых наконечников. Наиболее распространенные из них включают:
- Съемники с двумя захватами: Эти инструменты обеспечивают надежное сцепление с наконечником и позволяют равномерно распределять усилие при его извлечении. Они подходят для большинства стандартных моделей грузовиков.
- Съемники с одним захватом: Используются в случаях, когда пространство ограничено, и требуется более компактный инструмент. Однако они могут быть менее эффективными при работе с сильно застрявшими наконечниками.
- Гидравлические съемники: Эти инструменты обеспечивают значительное усилие и позволяют без труда извлекать даже самые застарелые наконечники. Они идеально подходят для тяжелых грузовиков и специализированной техники.
При выборе съемника также стоит обратить внимание на материал, из которого он изготовлен. Качественные инструменты обычно изготавливаются из прочной стали, что обеспечивает их долговечность и устойчивость к деформациям. Кроме того, стоит учитывать наличие антикоррозийного покрытия, что особенно важно для работы в условиях повышенной влажности или при использовании химических средств.
Не менее важным аспектом является удобство использования съемника. Обратите внимание на его вес и размеры, так как это может повлиять на маневренность и легкость работы в ограниченных пространствах. Также стоит учитывать наличие дополнительных функций, таких как возможность регулировки захватов или наличие ручки с противоскользящим покрытием.
Наконец, рекомендуется ознакомиться с отзывами других пользователей о конкретных моделях съемников. Это поможет получить представление о реальном опыте эксплуатации инструмента и его эффективности в работе с различными моделями грузовиков.
Альтернативные методы снятия рулевых наконечников
Снятие рулевых наконечников грузовиков может быть сложной задачей, особенно если у вас нет специального инструмента, такого как съемник. Однако существуют альтернативные методы, которые могут помочь в этой ситуации. Эти методы могут быть полезны в условиях ограниченного доступа к инструментам или в случае, если съемник недоступен.
Одним из наиболее распространенных альтернативных методов является использование молотка. Этот метод требует аккуратности и осторожности, чтобы не повредить детали. Для начала необходимо освободить рулевой наконечник от креплений и ослабить гайку, но не снимать ее полностью. Затем, с помощью молотка, следует аккуратно постучать по корпусу рулевого наконечника. Удары должны быть направлены на место соединения наконечника и рычага, что поможет создать вибрацию и ослабить зажатие. После нескольких ударов наконечник может освободиться.
Другим методом является использование тепла. Нагревание соединения может помочь расширить металл и облегчить снятие наконечника. Для этого можно использовать газовую горелку или промышленный фен. Важно помнить, что при использовании этого метода необходимо соблюдать осторожность, чтобы не повредить соседние детали или проводку. Нагревание следует проводить равномерно и в течение короткого времени, чтобы избежать перегрева.
Также можно попробовать использовать специальные проникающие жидкости, такие как WD-40 или аналогичные. Эти жидкости помогают ослабить коррозию и ржавчину, что может облегчить снятие рулевого наконечника. Для этого необходимо нанести проникающую жидкость на соединение и оставить на некоторое время, чтобы она могла подействовать. После этого можно попробовать снять наконечник с помощью молотка или других инструментов.
В некоторых случаях может быть полезно использовать рычаги. Например, можно взять длинный прут или лом и вставить его между наконечником и рычагом, чтобы создать дополнительное усилие. Этот метод требует осторожности, чтобы не повредить детали и не травмироваться.
Наконец, если все вышеперечисленные методы не помогли, можно обратиться к профессионалам или в сервисный центр. Специалисты имеют доступ к необходимым инструментам и опыту, что значительно увеличивает шансы на успешное снятие рулевого наконечника без повреждений.
В заключение, хотя наличие съемника рулевых наконечников является наиболее эффективным способом снятия, альтернативные методы могут быть полезны в экстренных ситуациях. Важно помнить о безопасности и аккуратности при использовании любых из этих методов, чтобы избежать повреждений как деталей автомобиля, так и собственного здоровья.
