Система охлаждения компрессора ЯМЗ-238 играет ключевую роль в обеспечении надежной работы двигателя, предотвращая его перегрев и продлевая срок службы. В данной статье мы подробно рассмотрим устройство системы охлаждения, основные методы диагностики, а также этапы ремонта и обслуживания. Вы найдете полезные схемы подключения, информацию о типичных неисправностях и рекомендации по замене прокладок, что поможет вам эффективно справляться с проблемами и поддерживать компрессор в оптимальном состоянии.
Конструктивные особенности и схема циркуляции

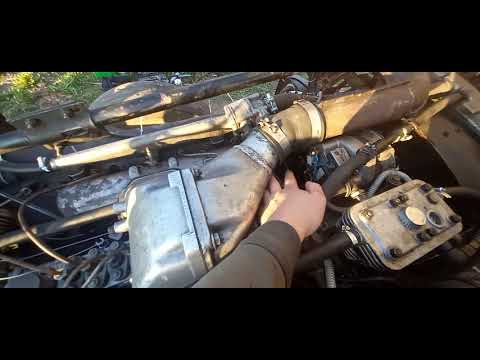

Система охлаждения воздушного компрессора, устанавливаемого на двигателях серии ЯМЗ-238, представляет собой замкнутый контур, входящий в общую систему охлаждения двигателя.
Охлаждающая жидкость поступает в полость головки цилиндров компрессора напрямую из водяной рубашки головки блока двигателя через специальные каналы и уплотнительные прокладки.
Путь движения охлаждающей жидкости
Циркуляция антифриза происходит благодаря разнице давления, создаваемой водяным насосом двигателя. Крайне важно обеспечить герметичность всех соединений.
Нагретая жидкость возвращается через патрубки в систему охлаждения двигателя, что способствует отведению тепла от трущихся пар компрессора, нагревающихся в процессе сжатия воздуха.
В конструкции предусмотрены специальные отверстия в прокладках, которые могут быть перепутаны при сборке. Это может привести к локальному перегреву и быстрому выходу узла из строя.
Для корректной работы системы необходимо, чтобы в ней отсутствовали воздушные пробки, которые могут препятствовать движению жидкости через узкие каналы головки компрессора.
⚠️ Важно: Использование двигателя с завоздушенной системой охлаждения компрессора приведет к перегреву головки и образованию трещин.
Схема подключения может варьироваться в зависимости от модификации двигателя ЯМЗ-238М2 или ЯМЗ-238Б, поэтому всегда стоит сверяться с технической документацией.
| Элемент системы | Функция | Материал |
|---|---|---|
| Головка цилиндров | Отвод тепла от клапанной группы | Чугун СЧ20 |
| Уплотнительная прокладка | Герметизация каналов | Асбест/Металл |
Понимание принципа работы системы помогает быстрее выявлять неисправности, связанные с попаданием антифриза в пневмосистему или масла в радиатор.
| Элемент системы охлаждения | Описание | Рекомендации по эксплуатации и ремонту |
|---|---|---|
| Радиатор | Устройство для охлаждения жидкости | Регулярно проверять уровень охлаждающей жидкости, очищать от загрязнений |
| Водяной насос | Обеспечивает циркуляцию охлаждающей жидкости | Проверять на наличие утечек, заменять при снижении производительности |
| Термостат | Регулирует температуру охлаждающей жидкости | Проверять работоспособность, заменять при неисправности |
| Охлаждающая жидкость | Жидкость, используемая для отвода тепла | Использовать рекомендованные производителем жидкости, следить за уровнем и состоянием |
| Патрубки | Соединительные элементы системы | Проверять на наличие трещин и утечек, заменять при необходимости |
Интересные факты
Вот несколько интересных фактов, связанных с эксплуатацией и ремонтом системы охлаждения компрессора ЯМЗ-238:
Эффективность охлаждения: Система охлаждения компрессора ЯМЗ-238 использует жидкостное охлаждение, что позволяет поддерживать оптимальную рабочую температуру двигателя. Это особенно важно для предотвращения перегрева, который может привести к серьезным повреждениям. Важно следить за уровнем охлаждающей жидкости и состоянием радиатора, чтобы обеспечить максимальную эффективность системы.
Проблемы с коррозией: В процессе эксплуатации системы охлаждения может возникнуть коррозия, особенно если используется некачественная охлаждающая жидкость. Это может привести к образованию отложений и засоров в системе, что негативно сказывается на ее работе. Регулярная замена жидкости и использование антифризов с антикоррозийными добавками помогают предотвратить эти проблемы.
Ремонт и диагностика: Для диагностики состояния системы охлаждения компрессора ЯМЗ-238 часто используются специальные приборы, такие как манометры и термометры. Это позволяет своевременно выявлять утечки, изменения давления и температуры, что критически важно для предотвращения серьезных поломок. Регулярное техническое обслуживание и контроль состояния системы могут значительно продлить срок службы компрессора.
Типичные неисправности и методы диагностики
Основной проблемой владельцев автомобилей с двигателями ЯМЗ является утечка герметичности уплотнений между блоком двигателя и компрессором.
Если уровень охлаждающей жидкости снижается, но внешних подтеков не видно, следует проверить выхлопной патрубок компрессора на наличие следов антифриза.
Признаки попадания антифрика в пневмосистему
Проникновение воды в тормозную пневмосистему представляет серьезную угрозу. При низких температурах жидкость может замерзнуть, что блокирует работу тормозных кранов.
Если компрессор работает, а из воздушных ресиверов выходит пар или водяная эмульсия, это может указывать на повреждения, такие как пробитая прокладка или трещина.
Если при выключенном двигателе уровень жидкости в расширительном бачке увеличивается, это может свидетельствовать о проникновении антифриза через неплотности в цилиндре компрессора.
Диагностику рекомендуется начинать с визуального осмотра шлангов и проверки натяжения приводного ремня. Его проскальзывание может снизить эффективность работы и привести к перегреву.
Часто коррозия вызывает засорение каналов в головке компрессора, что требует механической очистки или замены узла.
- Проверьте уровень жидкости в системе охлаждения на холодном двигателе.
- Запустите двигатель и внимательно прослушайте работу компрессора на наличие посторонних звуков.
- Осмотрите выхлопной патрубок компрессора на предмет маслянистых или водянистых выделений.
- Проверьте наличие пузырьков воздуха в расширительном бачке при работе двигателя на высоких оборотах.
Своевременное обнаружение проблем помогает избежать затратного ремонта всей пневматической системы грузовика.
Технология замены уплотнений и прокладок
Замена прокладок головки компрессора — это процесс, требующий внимательности и строгого соблюдения рекомендаций по затяжке болтов.
Перед началом работы необходимо слить охлаждающую жидкость из двигателя, открыв краны на блоке и радиаторе.
Демонтаж и подготовка поверхностей
Отсоедините подводящие и отводящие трубки, а также маслопровод, если он мешает доступу к крепежным элементам.
Осторожно открутите гайки, фиксирующие головку компрессора, используя подходящий инструмент, чтобы не повредить грани.
Снимите головку и тщательно проверьте поверхности блока и головки на наличие дефектов: раковин, коррозии или деформации.
Плоскости должны быть абсолютно чистыми; все остатки старой прокладки удалите с помощью скребка или химического растворителя.
При установке новой прокладки убедитесь, что отверстия в ней точно совпадают с каналами в блоке и головке компрессора.
Герметик разрешается использовать только в минимальных количествах и исключительно на стыках, указанных в инструкции, но не на рабочих поверхностях.
Затягивайте болты по схеме крест-накрест, постепенно увеличивая усилие до достижения рекомендованного момента, указанного в руководстве.
После завершения сборки залейте охлаждающую жидкость и удалите воздух из системы, прогревая двигатель до рабочей температуры.
| Параметр | Значение | Примечание |
|---|---|---|
| Момент затяжки гаек | 4-5 кгс·м | Используйте динамометрический ключ для контроля |
| Порядок затяжки | От центра к краям | Крест-накрест в два этапа |
Обслуживание и профилактика перегрева
Постоянное обслуживание системы охлаждения компрессора — ключ к долговечности двигателя ЯМЗ-238 и пневматической системы.
Регулярно проверяйте состояние приводного ремня. Чрезмерная натяжка может увеличить нагрузку на подшипники вала компрессора.
Контроль качества охлаждающей жидкости
Использование некачественного антифриза или обычной воды может привести к образованию накипи в узких каналах головки компрессора.
Накипь обладает низкой теплопроводностью, что ухудшает теплоотвод и может вызвать локальный перегрев металла.
Рекомендуется промывать систему специальными средствами при каждой замене охлаждающей жидкости, особенно если ранее использовалась вода.
Если компрессор работает под повышенной нагрузкой, увеличьте частоту проверки уровня масла в картере двигателя.
При наличии масла в воздушном ресивере проверьте состояние поршневых колец компрессора и маслосъемных колпачков на износ.
Соблюдение графика технического обслуживания помогает выявлять неисправности на ранних стадиях и избегать простоев оборудования.
Типичные ошибки при ремонте
При ремонте компрессора своими силами часто возникают ошибки, которые могут свести на нет все усилия и привести к повторным поломкам.
Одной из распространенных проблем является неверная установка прокладки, что может привести к перекрытию каналов для циркуляции жидкости.
- Пренебрежение чистотой поверхностей — остатки старой прокладки или загрязнения могут помешать герметичности, что вызовет протечки.
- Нарушение последовательности затяжки — затягивание гаек по кругу вместо крест-накрест может привести к перекосу головки и деформации прокладки.
- Использование неподходящих материалов — применение обычного герметика вместо специализированной прокладки может вызвать отрыв кусочков материала и засорение системы.
- Отсутствие проверки после сборки — запуск двигателя без предварительной проверки уровня жидкости и удаления воздушных пробок неизбежно приведет к перегреву.
Кроме того, часто забывают проверить состояние компрессора на наличие износа цилиндра, полагая, что замена прокладки решит все проблемы.
Если в компрессоре наблюдается износ цилиндра или поршня, замена уплотнений не устранит проблему с угаром масла и не восстановит его производительность.
Важно всесторонне оценивать состояние узла и, в случае значительного износа, рассматривать возможность замены компрессора в сборе или его капитального ремонта.
Финальная проверка работоспособности системы
После завершения всех ремонтных или сервисных работ необходимо провести окончательную проверку системы охлаждения компрессора.
Запустите двигатель и дайте ему прогреться до рабочей температуры, внимательно следя за показаниями температурных датчиков.
Проверьте наличие утечек охлаждающей жидкости в области установки прокладки и на трубопроводах.
Убедитесь, что компрессор правильно накачивает воздух в ресиверы и отключается при достижении установленного давления.
Отсутствие эмульсии в расширительном бачке и чистота выхлопа компрессора свидетельствуют о качественном выполнении работ.
Регулярный мониторинг состояния этого узла обеспечивает надежную работу тормозной системы и двигателя в любых условиях эксплуатации.
Рекомендации по выбору охлаждающей жидкости
Выбор охлаждающей жидкости для системы охлаждения компрессора ЯМЗ-238 является одним из ключевых аспектов, влияющих на эффективность работы двигателя и его долговечность. Правильный выбор жидкости обеспечивает оптимальную теплопередачу, предотвращает перегрев и коррозию, а также способствует снижению износа деталей.
При выборе охлаждающей жидкости необходимо учитывать несколько факторов:
- Тип охлаждающей жидкости: Наиболее распространенными являются антифризы на основе этиленгликоля и пропиленгликоля. Этиленгликоль обладает хорошими теплофизическими свойствами и низкой температурой замерзания, однако он токсичен. Пропиленгликоль менее токсичен, но его теплоемкость ниже, что может повлиять на эффективность охлаждения.
- Температурный режим: Охлаждающая жидкость должна сохранять свои свойства в широком диапазоне температур. Для компрессора ЯМЗ-238 рекомендуется использовать жидкости, способные работать при температурах от -40°C до +100°C. Это обеспечит надежную защиту от замерзания в зимний период и эффективное охлаждение в летнее время.
- Коррозионные свойства: Важно выбирать жидкости, содержащие ингибиторы коррозии, которые защищают металлические детали системы охлаждения от коррозии. Это особенно актуально для систем, где используются алюминиевые и медные компоненты.
- Совместимость с материалами: Охлаждающая жидкость должна быть совместима с материалами, из которых изготовлены детали системы охлаждения. Это касается как прокладок и уплотнителей, так и самих радиаторов и трубопроводов.
- Срок службы: Обратите внимание на срок службы охлаждающей жидкости. Некоторые современные антифризы могут сохранять свои свойства до 5 лет, что позволяет сократить частоту замены и снизить затраты на обслуживание.
Перед заливкой новой охлаждающей жидкости в систему охлаждения компрессора ЯМЗ-238 рекомендуется тщательно промыть систему, чтобы удалить остатки старой жидкости и загрязнения. Это поможет избежать химической реакции между различными типами антифризов и продлит срок службы системы.
Также стоит учитывать, что уровень охлаждающей жидкости необходимо регулярно проверять, а при необходимости доливать. Низкий уровень жидкости может привести к перегреву компрессора и его выходу из строя.
В заключение, правильный выбор охлаждающей жидкости для системы охлаждения компрессора ЯМЗ-238 является важным шагом к обеспечению надежной и эффективной работы двигателя. Следуя вышеуказанным рекомендациям, можно значительно повысить эксплуатационные характеристики и продлить срок службы компрессора.
Сравнение различных типов антифризов
При выборе антифриза для системы охлаждения компрессора ЯМЗ-238 важно учитывать несколько факторов, включая состав, температуру замерзания, совместимость с материалами системы и эксплуатационные характеристики. На рынке представлено множество типов антифризов, каждый из которых имеет свои преимущества и недостатки.
Существует несколько основных типов антифризов, которые можно использовать в системах охлаждения, включая:
- На основе этиленгликоля: Это наиболее распространенный тип антифриза, который обладает отличными теплообменными свойствами и низкой температурой замерзания. Этиленгликоль обеспечивает защиту от коррозии и образования накипи, однако он токсичен и требует осторожного обращения.
- На основе пропиленгликоля: Этот антифриз менее токсичен и безопасен для окружающей среды. Он также обладает хорошими теплообменными свойствами, но его температура замерзания выше, чем у этиленгликоля. Пропиленгликоль часто используется в системах, где возможен контакт с пищевыми продуктами.
- Синтетические антифризы: Эти продукты могут содержать различные добавки, которые улучшают их эксплуатационные характеристики. Синтетические антифризы могут обеспечивать более длительный срок службы и лучшую защиту от коррозии, однако они могут быть дороже и требовать специального ухода.
При выборе антифриза необходимо также учитывать его совместимость с материалами, из которых изготовлена система охлаждения. Например, некоторые антифризы могут вызывать коррозию алюминиевых деталей, поэтому важно выбирать продукт, который подходит для конкретной конструкции компрессора ЯМЗ-238.
Температура замерзания антифриза также играет важную роль. Для эксплуатации в условиях низких температур рекомендуется выбирать антифриз с температурой замерзания ниже ожидаемых значений. Это поможет избежать замерзания жидкости в системе и повреждения компонентов компрессора.
Кроме того, стоит обратить внимание на срок службы антифриза. Многие производители указывают, что их продукты могут использоваться в течение нескольких лет, однако регулярная проверка состояния жидкости и замена при необходимости помогут избежать проблем с перегревом и коррозией.
В заключение, выбор антифриза для системы охлаждения компрессора ЯМЗ-238 должен основываться на тщательном анализе его характеристик, совместимости с материалами системы и условий эксплуатации. Правильный выбор поможет обеспечить надежную работу компрессора и продлить срок его службы.
Методы повышения эффективности системы охлаждения
Система охлаждения компрессора ЯМЗ-238 играет ключевую роль в обеспечении надежной и стабильной работы двигателя. Для повышения ее эффективности можно использовать несколько методов, которые помогут снизить температуру рабочей жидкости и улучшить теплообмен.
1. Оптимизация конструкции радиатора. Один из основных элементов системы охлаждения — радиатор. Для повышения его эффективности можно рассмотреть возможность установки радиатора с увеличенной площадью теплообмена. Это может быть достигнуто за счет использования радиаторов с более тонкими и многочисленными трубками, что позволит увеличить поверхность контакта с воздухом. Также стоит обратить внимание на расположение радиатора: он должен быть установлен так, чтобы обеспечить максимальный поток воздуха.
2. Использование высокоэффективных термостатов. Термостаты регулируют поток охлаждающей жидкости в зависимости от температуры двигателя. Установка термостата с более точными характеристиками может значительно повысить эффективность системы охлаждения. Это позволит поддерживать оптимальную температуру работы двигателя и предотвратить его перегрев.
3. Применение современных охлаждающих жидкостей. Выбор охлаждающей жидкости также влияет на эффективность системы. Современные антифризы и охлаждающие жидкости обладают улучшенными теплофизическими свойствами, что позволяет им более эффективно отводить тепло от двигателя. Кроме того, они могут содержать добавки, предотвращающие коррозию и образование накипи, что также способствует увеличению срока службы системы охлаждения.
4. Регулярное обслуживание системы. Для поддержания высокой эффективности системы охлаждения необходимо проводить регулярное обслуживание. Это включает в себя проверку уровня охлаждающей жидкости, очистку радиатора от загрязнений и проверку состояния шлангов и соединений. Забитый радиатор или поврежденные шланги могут значительно снизить эффективность системы охлаждения.
5. Установка дополнительных вентиляторов. В некоторых случаях установка дополнительных вентиляторов может помочь улучшить циркуляцию воздуха вокруг радиатора, особенно в условиях высокой температуры окружающей среды или при работе на низких скоростях. Это обеспечит более эффективный теплообмен и предотвратит перегрев двигателя.
6. Мониторинг температуры. Установка датчиков температуры на различных участках системы охлаждения позволяет в реальном времени отслеживать состояние системы. Это поможет своевременно выявлять проблемы и принимать меры для их устранения, что в свою очередь повысит общую эффективность системы охлаждения.
Применение этих методов позволит значительно повысить эффективность системы охлаждения компрессора ЯМЗ-238, что в свою очередь обеспечит надежную и стабильную работу двигателя, снизит риск перегрева и увеличит срок службы всех компонентов системы.
Установка дополнительных радиаторов
Установка дополнительных радиаторов в систему охлаждения компрессора ЯМЗ-238 является важным шагом для повышения эффективности работы двигателя и предотвращения перегрева. Дополнительные радиаторы помогают улучшить теплоотвод, особенно в условиях повышенных нагрузок или при эксплуатации в жарком климате.
Перед установкой дополнительных радиаторов необходимо провести анализ текущей системы охлаждения. Важно оценить, достаточно ли существующего радиатора для обеспечения оптимального температурного режима работы компрессора. Если температура охлаждающей жидкости превышает допустимые значения, установка дополнительных радиаторов может стать необходимой мерой.
При выборе дополнительных радиаторов следует учитывать несколько факторов:
- Размер и мощность: Радиаторы должны быть подобраны в зависимости от мощности компрессора и объема охлаждающей жидкости. Необходимо учитывать, что слишком большие радиаторы могут привести к избыточному охлаждению, что также нежелательно.
- Материал: Наиболее распространенными материалами для радиаторов являются алюминий и медь. Алюминиевые радиаторы легче и дешевле, но медные обладают лучшей теплопроводностью.
- Тип: Существуют различные типы радиаторов, такие как радиаторы с естественной иForced convection. Выбор зависит от условий эксплуатации и доступного пространства.
Процесс установки дополнительных радиаторов включает несколько этапов:
- Подготовка места установки: Необходимо выбрать подходящее место для установки радиатора, учитывая доступ к воздухозаборникам и возможность подключения к системе охлаждения.
- Монтаж радиатора: Радиатор устанавливается на крепежные элементы, которые должны обеспечивать надежную фиксацию. Важно следить за тем, чтобы радиатор не мешал другим элементам системы.
- Подключение к системе: Дополнительный радиатор подключается к системе охлаждения через шланги. Необходимо обеспечить герметичность соединений, чтобы избежать утечек охлаждающей жидкости.
- Проверка системы: После установки радиатора необходимо провести проверку всей системы на наличие утечек и корректность работы. Рекомендуется запустить двигатель и следить за температурой охлаждающей жидкости.
Важно помнить, что установка дополнительных радиаторов может потребовать корректировки системы управления температурой, чтобы обеспечить оптимальную работу компрессора. Также следует учитывать, что увеличение объема охлаждающей жидкости может потребовать замены или доработки других компонентов системы.
В заключение, установка дополнительных радиаторов в систему охлаждения компрессора ЯМЗ-238 является эффективным способом повышения надежности и долговечности работы оборудования. Правильный выбор и установка дополнительных радиаторов помогут избежать перегрева и продлить срок службы компрессора.
Обучение персонала по эксплуатации системы охлаждения
Обучение персонала, занимающегося эксплуатацией системы охлаждения компрессора ЯМЗ-238, является ключевым аспектом обеспечения надежной и эффективной работы данного оборудования. Правильное понимание принципов работы системы охлаждения, а также навыков ее обслуживания и ремонта, позволяет минимизировать риск возникновения неисправностей и продлить срок службы компрессора.
Первым шагом в обучении является ознакомление сотрудников с основными компонентами системы охлаждения. Система включает в себя радиатор, водяной насос, термостат, шланги и другие элементы, которые работают в едином цикле для поддержания оптимальной температуры двигателя. Каждый из этих компонентов выполняет свою функцию, и понимание их работы поможет в диагностике возможных проблем.
Следующий этап обучения заключается в изучении принципов работы системы охлаждения. Сотрудники должны знать, как охлаждающая жидкость циркулирует по системе, как происходит теплообмен в радиаторе и как термостат регулирует поток жидкости в зависимости от температуры двигателя. Это знание позволит им быстрее реагировать на изменения в работе системы и выявлять потенциальные неисправности.
Также важным аспектом является обучение правилам обслуживания системы охлаждения. Сотрудники должны быть ознакомлены с графиком технического обслуживания, который включает в себя регулярную проверку уровня охлаждающей жидкости, состояния шлангов и соединений, а также чистку радиатора от загрязнений. Необходимо обучить персонал правильным методам замены охлаждающей жидкости и проверки герметичности системы, чтобы избежать утечек и перегрева двигателя.
Кроме того, обучение должно включать в себя навыки диагностики неисправностей. Сотрудники должны уметь распознавать признаки неисправностей, такие как перегрев двигателя, шумы в системе или утечки жидкости. Знание типичных проблем и их решений поможет быстро устранять неисправности и предотвращать серьезные поломки.
Не менее важным является обучение по вопросам безопасности при работе с системой охлаждения. Сотрудники должны быть осведомлены о потенциальных рисках, связанных с работой с охлаждающей жидкостью, которая может быть токсичной или коррозионной. Обучение должно включать в себя использование средств индивидуальной защиты, а также правильные методы работы с оборудованием.
В заключение, обучение персонала по эксплуатации системы охлаждения компрессора ЯМЗ-238 должно быть систематическим и регулярным. Это позволит не только повысить квалификацию сотрудников, но и значительно улучшить эксплуатационные характеристики компрессора, снизить количество аварийных ситуаций и увеличить его срок службы.
