Статья посвящена устройству и схеме передней ступицы Камаз 65115, что является важным аспектом для владельцев и механиков, занимающихся ремонтом и обслуживанием данной модели грузовика. В ней подробно рассмотрены конструктивные особенности ступицы, порядок регулировки подшипников, а также приведены таблицы моментов затяжки, что поможет избежать распространенных ошибок при сборке узла. Знание этих деталей позволит обеспечить надежную работу передней оси и продлить срок службы автомобиля.
Конструктивные особенности узла поворотного кулака

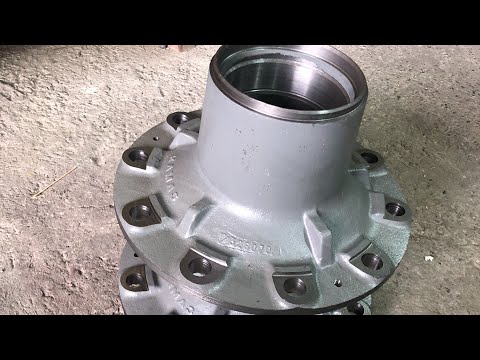

Передняя ступица грузовика Камаз 65115 — это сложный механический элемент, обеспечивающий вращение управляемых колес вокруг оси поворотного кулака.
Конструкция включает литой корпус ступицы, внутри которого находятся два конических роликоподшипника. Они способны воспринимать как радиальные, так и осевые нагрузки.
Между внутренними кольцами подшипников расположена распорная втулка, которая устанавливает необходимый зазор и предотвращает смещение колец при затягивании гайки.
Герметичность узла обеспечивается комплектом уплотнений, включающим армированную манжету, защитное кольцо и сальник, установленные в специальном корпусе.
Состав элементов и их взаимодействие
Центральным компонентом данной схемы является цапфа поворотного кулака, на которую устанавливается внутреннее кольцо подшипника. Оно выполняет функцию оси вращения.
Для надежной фиксации ступицы на цапфе используется гайка с замковой шайбой, предотвращающая случайное откручивание под воздействием вибрации.
С внешней стороны узел защищен крышкой, закрепленной болтами, а с внутренней — фланцем, к которому прикрепляется тормозной барабан.
Важно отметить, что смазка подшипников осуществляется пластичной смазкой, которая закладывается при сборке и обновляется в процессе планового технического обслуживания.
Все трущиеся поверхности испытывают значительные нагрузки во время эксплуатации, поэтому качество металла и точность обработки должны соответствовать заводским стандартам.
| Компонент | Описание | Примечания |
|---|---|---|
| Подшипник ступицы | Обеспечивает вращение колеса | Требует регулярной смазки |
| Сальник | Предотвращает попадание грязи и влаги | Необходимо проверять на износ |
| Корпус ступицы | Основная часть, в которой размещены подшипники | Изготавливается из стали |
| Болты крепления | Фиксируют ступицу к оси | Должны быть затянуты с заданным моментом |
| Тормозной диск | Обеспечивает торможение автомобиля | Проверка на износ обязательна |
| Крышка ступицы | Защищает внутренние компоненты | Устанавливается с герметиком |
Интересные факты
Вот несколько интересных фактов о передней ступице КамАЗ 65115:
Конструкция и материалы: Передняя ступица КамАЗ 65115 изготовлена из высокопрочных сталей, что обеспечивает надежность и долговечность при эксплуатации в тяжелых условиях. Использование современных технологий обработки и сварки позволяет уменьшить вес детали без потери прочности.
Система подшипников: В передней ступице используется двухрядный радиальный подшипник, который обеспечивает высокую грузоподъемность и устойчивость к нагрузкам. Это позволяет значительно увеличить срок службы ступицы и уменьшить необходимость в частом обслуживании.
Упрощенная замена: Ступица КамАЗ 65115 спроектирована так, чтобы ее замена была максимально простой и быстрой. Это особенно важно для автопарков и сервисных центров, где время простоя автомобиля критично. Конструкция позволяет производить замену без необходимости демонтажа других узлов и агрегатов.
Эти факты подчеркивают надежность и практичность конструкции передней ступицы КамАЗ 65115, что делает ее важным элементом в системе управления и безопасности автомобиля.
Детальная схема сборки и нумерация деталей
При заказе запасных частей или диагностике важно учитывать последовательность расположения компонентов в сборочной единице.
Схема сборки интерпретируется от центра оси к краям колеса, что помогает избежать путаницы при установке манжет и колец.
Несоблюдение порядка сборки часто приводит к быстрому выходу из строя нового комплекта запчастей и необходимости повторного ремонта.
Последовательность установки компонентов
На цапфу устанавливается внутреннее кольцо заднего подшипника, которое остается неподвижным в процессе работы.
Затем на цапфу надевается ступица, в которой запрессованы наружные кольца обоих подшипников — переднего и заднего.
Внутреннее пространство ступицы заполняется смазочным материалом, после чего устанавливаются передний подшипник и распорная втулка.
Завершает сборку регулировочная гайка, которая фиксирует положение внутреннего кольца переднего подшипника на цапфе.
На последнем этапе устанавливаются уплотнительные элементы и защитные кольца, предотвращающие утечку смазки и защищающие от попадания грязи.
Технология регулировки подшипников ступицы
Правильная настройка подшипников ступицы критически важна для долговечности узла и безопасности на дороге.
Избыточная затяжка гайки может вызвать перегрев подшипников, выдавливание смазки и быстрое разрушение дорожек качения.
Слишком большой зазор приводит к стуку, биению колеса и ускоренному износу сепараторов и роликов.
Порядок выполнения регулировочных работ
Для выполнения работ автомобиль нужно разместить на ровной поверхности, снять колесо и демонтировать тормозной барабан, чтобы получить доступ к гайке.
Гайка подшипников отворачивается, после чего проверяется состояние резьбы и наличие смазки в узле. При необходимости детали очищаются.
Затяжка производится с использованием динамометрического ключа с контролем момента. Затем гайка отпускается на определенный угол для установки зазора.
Фиксация завершается установкой стопорной шайбы и новой гайки, после чего проверяется легкость вращения ступицы.
Контроль температуры ступицы после пробега подтверждает правильность регулировки.
При регулировке следует использовать только исправный и откалиброванный инструмент, так как ошибка в несколько ньютон-метров может привести к серьезным последствиям.
Если после регулировки наблюдается люфт или затрудненное вращение, процедуру нужно повторить, заменив изношенные детали на новые.
Важно помнить, что момент затяжки является ориентировочным значением, но окончательное решение принимается на основе интуиции и опыта механика, подтвержденного измерениями.
| Параметр | Значение / Описание | Примечание |
|---|---|---|
| Момент затяжки гайки | 40-50 Нм (предварительный) | С последующим отпуском |
| Осевой люфт | 0.05 - 0.15 мм | Допустимый диапазон |
| Тип смазки | Литол-24 / ШРБ-4 | Пластичная смазка |
Типичные неисправности и методы их устранения
При эксплуатации грузовика Камаз 65115 ступичный узел подвергается воздействию пыли, влаги и ударных нагрузок.
Часто возникает проблема с нарушением герметичности сальников, что приводит к утечке смазки и попаданию абразивных частиц.
Длительное использование неисправного узла может вызвать перегрев и деформацию деталей, что сделает их дальнейшее использование невозможным.
Диагностика износа и повреждений
Первым признаком неисправности может стать характерный гул или вой, усиливающийся с увеличением скорости автомобиля.
При визуальном осмотре можно заметить потеки масла на внутренней стороне колеса и тормозного щита, что указывает на повреждение манжеты.
Покачивание колеса в вертикальной плоскости может сопровождаться стуком, что свидетельствует о значительном износе подшипников или ослаблении гайки.
Если автомобиль начинает уводить в сторону или появляется вибрация в руле, стоит проверить состояние ступицы и наличие биения диска.
Повреждение сепаратора подшипника может привести к заклиниванию колеса, поэтому любые подозрительные звуки требуют немедленной диагностики.
Для устранения неисправностей необходимо полностью разобрать узел, провести дефектовку всех компонентов и заменить изношенные детали на новые.
Использование подшипников, которые уже были в эксплуатации, строго не рекомендуется, так как их срок службы может быть непредсказуемым.
При сборке важно правильно установить манжеты, так как они функционируют как насосы, отводящие масло от уплотнений.
⚠️ Внимание: Если в смазке обнаружена металлическая стружка, необходимо проверить состояние цапфы поворотного кулака на наличие задиров.
Типичные ошибки при обслуживании и сборке
Даже опытные механики иногда совершают ошибки, которые могут значительно сократить срок службы отремонтированных компонентов.
Наиболее часто проблемы возникают из-за недостатка внимания к чистоте во время сборки или использования неподходящих инструментов.
Предлагаем вашему вниманию список распространенных нарушений в процессе ремонта.
- Применение старой смазки или ее недостаточное количество — это может привести к сухому трению и быстрому выходу подшипника из строя. Важно заполнять 100% объема смазки.
- Ударная установка подшипников с помощью молотка — это может вызвать сколы на роликах и дорожках. Установку следует производить исключительно с использованием оправки и пресса.
- Повторное использование стопорных шайб — деформированный металл не обеспечивает надежной фиксации гайки, что может привести к ее откручиванию.
- Игнорирование состояния цапфы — установка новых подшипников на изношенную цапфу нецелесообразна, так как посадочные места уже повреждены.
Соблюдение технологии ремонта и использование качественных запчастей помогут избежать повторных ремонтов и простоев техники.
Регулярная проверка состояния узла в рамках технического обслуживания ТО-1 и ТО-2 позволяет выявить проблемы на ранних стадиях.
Грузовики Камаз 65115 отличаются высокой надежностью ходовой части, однако требуют внимательного ухода и своевременного обслуживания.
Обеспечение долговечности ходовой части
Долговечность и надежность передней ступицы Камаз 65115 зависят не только от качества запчастей, но и от уровня обслуживания.
Регулярная смазка компонентов, контроль затяжки крепежей и своевременная замена уплотнений по графику значительно увеличивают срок службы автомобиля.
Использование оригинальных каталожных номеров деталей гарантирует соответствие геометрических параметров и материалов заводским стандартам.
Владельцам техники рекомендуется вести учет замен и ремонтов, что поможет прогнозировать сроки следующего обслуживания.
Своевременное выявление и устранение незначительных неисправностей предотвращает серьезные аварийные ситуации на дороге.
Правильно собранный и смазанный узел ступицы способен проехать сотни тысяч километров без вмешательства.
Материалы и технологии производства ступицы
Передняя ступица Камаз 65115 изготавливается из высококачественных материалов, что обеспечивает ее надежность и долговечность в эксплуатации. Основным материалом для производства ступицы является высокопрочный чугун, который обладает отличными механическими свойствами и устойчивостью к коррозии. Чугунные детали способны выдерживать значительные нагрузки и обеспечивают необходимую жесткость конструкции.
Процесс производства ступицы включает несколько этапов, начиная с литья и заканчивая механической обработкой. На первом этапе чугун расплавляется и заливается в специальные формы, что позволяет получить заготовку нужной формы. После охлаждения заготовка подвергается механической обработке, в ходе которой осуществляется точная обработка поверхности, сверление отверстий и нарезка резьбы. Эти операции необходимы для достижения высокой точности и соответствия размеров, что критично для правильной установки ступицы на ось автомобиля.
Для повышения прочностных характеристик и долговечности ступицы, в процессе производства применяются современные технологии, такие как термообработка. Этот процесс включает нагревание детали до определенной температуры, а затем ее быстрое охлаждение, что позволяет улучшить структуру материала и увеличить его прочность.
Кроме того, важным аспектом является контроль качества на всех этапах производства. Каждая ступица проходит испытания на прочность и устойчивость к нагрузкам, что гарантирует ее надежность в эксплуатации. Также осуществляется проверка на наличие дефектов, что позволяет исключить бракованные изделия из дальнейшего использования.
В заключение, можно отметить, что использование современных материалов и технологий в производстве передней ступицы Камаз 65115 обеспечивает высокую надежность и долговечность, что является залогом безопасной и эффективной работы автомобиля в различных условиях эксплуатации.
Влияние материалов на эксплуатационные характеристики
При разработке передней ступицы Камаз 65115 особое внимание уделяется выбору материалов, поскольку они напрямую влияют на эксплуатационные характеристики узла. Ступица является ключевым элементом, обеспечивающим надежность и безопасность работы транспортного средства, поэтому использование качественных материалов критически важно.
Основными материалами, применяемыми для изготовления передней ступицы, являются высокопрочные стали и легированные сплавы. Эти материалы обладают высокой прочностью на сжатие и растяжение, что позволяет выдерживать значительные нагрузки, возникающие во время движения, особенно при маневрировании и на неровных дорогах.
Сталь, используемая для ступицы, часто подвергается термической обработке, что улучшает ее механические свойства. Процесс закалки и отпускания позволяет достичь необходимого баланса между прочностью и пластичностью, что предотвращает образование трещин и деформаций в условиях эксплуатации.
Кроме того, для повышения коррозионной стойкости ступицы применяются специальные покрытия, такие как цинковое или порошковое. Эти покрытия защищают металл от воздействия влаги и агрессивных химических веществ, что особенно важно для автомобилей, работающих в сложных климатических условиях или в условиях повышенной влажности.
Важным аспектом является также использование качественных подшипников, которые устанавливаются в ступицу. Они изготавливаются из высококачественных легированных сталей и имеют специальные смазочные материалы, что обеспечивает их долговечность и надежность. Подшипники должны быть устойчивыми к высоким температурам и нагрузкам, чтобы избежать преждевременного износа и поломок.
Влияние материалов на эксплуатационные характеристики передней ступицы Камаз 65115 также проявляется в снижении веса узла. Использование современных легких сплавов позволяет уменьшить массу ступицы, что, в свою очередь, положительно сказывается на общей экономичности автомобиля и его маневренности.
Таким образом, правильный выбор материалов для передней ступицы Камаз 65115 является ключевым фактором, определяющим ее надежность, долговечность и эффективность в эксплуатации. Инженеры и конструкторы компании Камаз уделяют этому аспекту особое внимание, что позволяет создавать высококачественные и конкурентоспособные автомобили.
Советы по выбору запчастей для замены
При выборе запчастей для замены передней ступицы Камаз 65115 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежность и долговечность работы автомобиля. В первую очередь, необходимо обратить внимание на качество материалов, из которых изготовлены запчасти. Рекомендуется выбирать детали от проверенных производителей, которые зарекомендовали себя на рынке. Это позволит избежать проблем, связанных с низким качеством и недолговечностью запчастей.
Также стоит учитывать совместимость запчастей с конкретной моделью автомобиля. Перед покупкой рекомендуется сверить номера оригинальных деталей с номерами запчастей, которые вы собираетесь приобрести. Это поможет избежать ошибок и ненужных затрат.
Не менее важным аспектом является проверка наличия сертификатов качества на запчасти. Оригинальные и качественные детали должны иметь соответствующие документы, подтверждающие их соответствие стандартам. Это гарантирует, что запчасти прошли необходимые испытания и соответствуют требованиям безопасности.
При выборе запчастей также стоит обратить внимание на условия гарантии. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. В случае возникновения проблем с запчастями в течение гарантийного срока, вы сможете обратиться к продавцу для их замены или возврата.
Не забывайте о ценовом диапазоне. Слишком низкая цена может свидетельствовать о низком качестве запчастей, поэтому стоит искать баланс между ценой и качеством. Лучше потратить немного больше на качественные детали, чем потом сталкиваться с проблемами, связанными с их заменой.
Наконец, рекомендуется проконсультироваться с профессионалами или опытными механиками, которые могут дать советы по выбору запчастей и помочь избежать распространенных ошибок. Они могут подсказать, какие бренды и модели запчастей лучше всего подходят для вашего автомобиля, а также поделиться опытом эксплуатации.
Критерии качества и совместимости
При выборе и установке передней ступицы для Камаз 65115 необходимо учитывать несколько ключевых критериев качества и совместимости. Эти факторы напрямую влияют на безопасность, надежность и долговечность работы автомобиля.
1. Материалы изготовления: Качество материалов, из которых изготовлена ступица, играет важную роль в ее долговечности. Наиболее распространенными материалами являются высокопрочные стали и легированные сплавы, которые обеспечивают необходимую прочность и устойчивость к коррозии. При выборе ступицы стоит обращать внимание на наличие антикоррозийного покрытия, которое защищает детали от воздействия влаги и химических веществ.
2. Совместимость с другими компонентами: Передняя ступица должна быть совместима с другими элементами подвески и тормозной системой автомобиля. Это включает в себя размеры, форму и крепежные элементы. Неправильная совместимость может привести к быстрому износу деталей и снижению эффективности работы тормозов.
3. Производитель и сертификаты качества: Рекомендуется выбирать ступицы от известных производителей, которые имеют положительную репутацию на рынке. Наличие сертификатов качества, таких как ISO, подтверждает соответствие продукции международным стандартам. Это гарантирует, что ступица прошла необходимые испытания и соответствует заявленным характеристикам.
4. Условия эксплуатации: Учитывайте условия, в которых будет эксплуатироваться автомобиль. Если Камаз 65115 будет использоваться в сложных условиях (например, на строительных площадках или в условиях плохих дорог), стоит выбирать ступицы, которые имеют повышенные характеристики прочности и устойчивости к механическим повреждениям.
5. Обслуживание и замена: Важно также учитывать легкость обслуживания и возможность замены ступицы. Некоторые модели могут требовать специального инструмента или навыков для установки, что может повлиять на стоимость обслуживания. Рекомендуется выбирать конструкции, которые позволяют проводить замену без значительных затрат времени и усилий.
В заключение, выбор передней ступицы для Камаз 65115 требует внимательного подхода и учета всех вышеперечисленных критериев. Это обеспечит надежную и безопасную эксплуатацию автомобиля в любых условиях.
Обзор аналогов и модификаций ступицы
Передняя ступица Камаз 65115 является важным элементом конструкции автомобиля, обеспечивающим надежное соединение колеса с осью и передачу крутящего момента. Однако на рынке существует множество аналогов и модификаций, которые могут быть использованы в зависимости от условий эксплуатации и требований к автомобилю.
Одним из наиболее распространенных аналогов передней ступицы Камаз 65115 является ступица от модели Камаз 6520. Эти ступицы имеют схожие размеры и конструктивные особенности, что позволяет использовать их в качестве замены при необходимости. Однако стоит отметить, что при установке аналогов важно учитывать совместимость с другими компонентами системы, такими как тормозные механизмы и подшипники.
Существуют также модификации ступиц, которые предназначены для эксплуатации в условиях повышенных нагрузок. Например, ступицы с усиленной конструкцией, которые могут быть установлены на автомобили, используемые в тяжелых условиях, таких как строительные площадки или в условиях бездорожья. Эти модификации часто имеют более толстые стенки и усиленные подшипники, что значительно увеличивает их срок службы.
Кроме того, на рынке доступны ступицы, изготовленные из различных материалов. Например, алюминиевые ступицы могут быть легче и обеспечивать лучшую теплоотдачу, что может быть полезно при интенсивной эксплуатации. Однако такие ступицы могут быть менее устойчивыми к механическим повреждениям по сравнению с традиционными чугунными или стальными аналогами.
Важно также учитывать, что при выборе аналогов или модификаций ступиц необходимо обращать внимание на производителя. Известные бренды, такие как "Техноавиа" или "Камаз-деталь", предлагают качественные запчасти, которые прошли необходимые испытания и сертификацию. Использование неоригинальных или низкокачественных запчастей может привести к быстрому износу и поломкам, что в свою очередь увеличивает затраты на обслуживание автомобиля.
В заключение, выбор аналогов и модификаций передней ступицы Камаз 65115 должен основываться на конкретных условиях эксплуатации, а также на рекомендациях производителей. Правильный выбор позволит обеспечить надежность и долговечность работы автомобиля, а также снизить затраты на его обслуживание.
