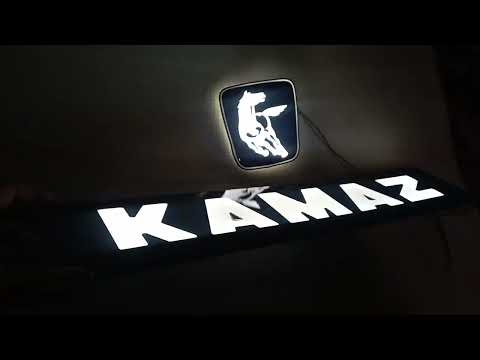

Светящийся логотип КАМАЗ — это не только стильный элемент тюнинга, но и способ выделить ваш грузовик на дороге, придавая ему уникальный и современный вид. В данной статье мы предоставим полную инструкцию по установке светящегося логотипа, включая схемы подключения, выбор подходящих LED-элементов и советы по защите от влаги. Эти знания помогут вам не только улучшить внешний вид вашего автомобиля, но и обеспечить надежную интеграцию в бортовую сеть, что сделает процесс установки максимально простым и безопасным.
Подбор комплектующих и подготовка элементов
Первым шагом является выбор подходящих светодиодных компонентов, которые могут работать в условиях вибрации и температурных колебаний. На рынке доступны готовые решения для определенных моделей КАМАЗ, но часто требуется индивидуальная сборка элементов, соответствующих размерам стандартной площадки логотипа.
Особое внимание следует уделить типу светодиодов. Для равномерного свечения лучше всего подходят SMD-элементы, которые устанавливаются на внутреннюю поверхность рассеивателя или на подготовленную подложку. При использовании мощных диодов необходимо рассчитать токоограничивающие резисторы.
Материал логотипа также имеет значение. Стандартный пластик часто слишком темный и плохо пропускает свет, поэтому его целесообразно заменить на акриловое стекло или специальный поликарбонат. Толщина материала должна обеспечивать достаточную жесткость конструкции, не создавая трудностей с установкой в штатное место.
Для защиты электроники от влаги и пыли все соединения должны выполняться с использованием коннекторов стандарта IP67 или заливаться герметиком. Проводка должна иметь термостойкую изоляцию, устойчива к воздействию горюче-смазочных материалов и ультрафиолетового излучения.
Сравнение источников света
Выбор типа освещения существенно влияет на конечный результат и срок службы конструкции. Ниже представлено сравнение основных вариантов, используемых при доработке логотипов.
| Тип освещения | Преимущества | Недостатки |
|---|---|---|
| SMD светодиоды | Высокая яркость, компактные размеры, долговечность | Требуется точная пайка, возможен эффект точечного света |
| Гибкая LED-лента | Легкость установки, возможность обрезки | Низкий уровень защиты, трудности при укладке в ограниченных пространствах |
| Неоновые трубки | Равномерное свечение без видимых точек | Хрупкость, высокое потребление энергии, большие размеры |
Интересные факты
Вот несколько интересных фактов о установке и настройке светящегося логотипа КАМАЗ:
Технология LED: Светящийся логотип КАМАЗ обычно использует светодиоды (LED), которые обеспечивают яркое и равномерное освещение. LED-технология не только экономит энергию, но и имеет длительный срок службы, что делает логотип более устойчивым к внешним условиям.
Интеграция с бортовой электроникой: Современные светящиеся логотипы могут быть интегрированы с бортовой электроникой автомобиля, что позволяет им автоматически включаться при запуске двигателя или при включении габаритных огней. Это добавляет удобство и улучшает видимость автомобиля на дороге.
Персонализация: Установка светящегося логотипа может быть частью персонализации автомобиля. Владельцы могут выбирать различные цвета и режимы подсветки, что позволяет выделить свой автомобиль среди других и подчеркнуть индивидуальность. Некоторые производители предлагают даже возможность программирования логотипа для отображения различных сообщений или анимаций.
Технология монтажа и электрическая схема
Процесс установки начинается с удаления оригинальной эмблемы и подготовки места для нового логотипа. Если логотип интегрирован в решетку радиатора, аккуратно снимите облицовку для доступа к задней стороне. Поверхность нужно очистить от грязи и обезжирить, чтобы обеспечить надежное крепление новых компонентов.
Монтаж светодиодов выполняется на внутренней стороне прозрачной вставки. Важно следить за полярностью при пайке, так как неправильное подключение может привести к неработоспособности цепи. Обычно для питания используется бортовая сеть с напряжением 24 В, что характерно для грузовиков КАМАЗ, поэтому необходимо применять стабилизирующие драйверы.
Проведение проводов осуществляется через существующие технологические отверстия в раме или кабине. Места, где провода входят, герметизируются резиновыми втулками и дополнительно обрабатываются силиконом. Проводка не должна соприкасаться с подвижными частями и горячими элементами двигателя.
Алгоритм подключения к бортовой сети
Подключение осуществляется через отдельный предохранитель, который размещается в блоке управления или в дополнительном монтажном блоке. Это решение предотвращает ситуацию, когда весь автомобиль остается без питания из-за неисправности в цепи освещения.
- Найдите источник питания, который активируется при включении габаритных огней или зажигания.
- Установите реле управления, если общая мощность подсветки превышает 5 Ватт.
- Подключите «плюсовой» провод через предохранитель номиналом 5-10 Ампер.
- Обеспечьте надежное соединение «массы», подключив провод к очищенной металлической части кузова.
Для управления освещением можно использовать штатный переключатель габаритов или установить отдельную кнопку в салоне. Во втором случае провод от кнопки прокладывается в кабину через жгуты, предназначенные для подключения дополнительного оборудования.
| Параметр | Значение для КАМАЗ | Примечание |
|---|---|---|
| Напряжение сети | 24 В | Стандарт для грузовых автомобилей |
| Номинал предохранителя | 5-10 А | Зависит от мощности LED |
| Тип проводки | ПВС или АВВГ | Сечение не менее 0.75 мм² |
Герметизация и защита от внешних воздействий
Грузовик работает в экстремальных условиях: вибрации, дожди, снег, химические реагенты на дорогах и резкие перепады температур от -40 до +50 градусов Цельсия. Поэтому герметизация светящегося логотипа становится важным этапом.
Для сборки корпуса рекомендуется использовать прозрачный силиконовый герметик или двухкомпонентный эпоксидный клей, устойчивый к ультрафиолетовому излучению. Наносить герметик следует по всему периметру соединения пластика и основания, избегая попадания на лицевую поверхность рассеивателя.
Также желательно заполнить внутреннее пространство прозрачным компаундом, если конструкция это позволяет. Это предотвратит образование конденсата и окисление контактов. При использовании светодиодных лент важно организовать отвод тепла, так как в замкнутом пространстве температура может достигать критических уровней.
Крепежные элементы должны быть изготовлены из нержавеющей стали или иметь цинковое покрытие. Обычный черный металл быстро корродирует, и крепеж может закиснуть, что затруднит демонтаж при необходимости ремонта.
Типичные ошибки при сборке
При самостоятельной установке часто возникают ошибки, которые могут свести на нет все ваши усилия. Знание распространенных проблем поможет избежать неприятностей.
- Некачественный герметик — такой материал может желтеть под солнечными лучами и трескаться на морозе, что приводит к проникновению влаги внутрь.
- Отсутствие термоусадки на контактах — это может вызвать окисление и потерю соединения из-за вибраций.
- Неправильный расчет сопротивления — в результате светодиоды могут светить слишком тускло или сгорать всего через неделю.
- Игнорирование подключения к массе — если соединение осуществляется к ржавому болту вместо очищенного металла, это может привести к нестабильной работе устройства.
Правовые аспекты и безопасность эксплуатации
Внесение изменений в конструкцию автомобиля, включая установку дополнительного освещения, регулируется законодательством. Цвет свечения логотипа не должен имитировать сигналы специальных служб.
Запрещается использование красного света спереди, а также синего или мигающего света в любых частях автомобиля. Наиболее подходящим вариантом является белый или слегка желтоватый цвет, который хорошо воспринимается, но не ослепляет встречных водителей.
Яркость свечения должна быть умеренной. Слишком яркий логотип в темное время суток может отвлекать внимание других участников дорожного движения, что может привести к аварийной ситуации. Рекомендуется установка диммера или использование менее мощных светодиодов.
При прохождении технического осмотра наличие нестандартной подсветки может стать основанием для отказа в выдаче диагностической карты, если инспектор посчитает ее небезопасной. Поэтому важно предусмотреть возможность быстрого демонтажа.
⚠️ Внимание: Установка синей или мигающей подсветки на логотип считается эквивалентом установки спецсигналов и может повлечь за собой штраф, конфискацию оборудования и лишение водительских прав.
⚠️ Внимание: Проводка, проложенная без защитной гофры, может стать причиной возгорания автомобиля при коротком замыкании. Используйте только специальные автомобильные гофрированные трубки.
Финальная настройка и обслуживание
После установки и первичного тестирования системы необходимо выполнить финальную настройку. Важно проверить работу логотипа в различных режимах: на холодном и прогретом двигателе, а также при включенных потребителях электроэнергии.
Регулярное обслуживание включает проверку герметичности и очистку рассеивателя от загрязнений. Использование агрессивных химических средств может негативно сказаться на пластиковом корпусе или привести к помутнению акрила, поэтому мыть логотип следует только мягкими моющими средствами.
Каждые полгода рекомендуется проверять затяжку контактов и состояние проводки в подкапотном пространстве. Вибрации во время работы грузовика могут ослабить даже надежно затянутые соединения, поэтому профилактический осмотр поможет продлить срок службы тюнинга.
Хорошо реализованный проект подсветки не только придаёт КАМАЗу уникальный внешний вид, делая его заметным на дороге, но и повышает уровень безопасности благодаря дополнительному световому сигналу. Важно найти баланс между эстетикой и технической целесообразностью.
Следование всем техническим рекомендациям обеспечит создание надежной конструкции, которая будет радовать владельца ярким свечением на протяжении многих лет, независимо от дорожных условий.
Выбор места установки логотипа
При установке светящегося логотипа КАМАЗ одним из ключевых этапов является выбор правильного места для его размещения. Это не только влияет на эстетический вид автомобиля, но и на видимость логотипа в темное время суток. Рассмотрим основные аспекты, которые следует учитывать при выборе места установки.
1. Видимость логотипа: Логотип должен быть установлен на таком уровне, чтобы его было хорошо видно с разных углов. Оптимальным вариантом является размещение логотипа на передней части автомобиля, например, на решетке радиатора или на капоте. Это обеспечит максимальную видимость как для пешеходов, так и для других участников дорожного движения.
2. Устойчивость к внешним воздействиям: Место установки должно быть защищено от механических повреждений и воздействия неблагоприятных погодных условий. Избегайте установки логотипа в местах, где он может быть подвержен ударам или загрязнениям, например, вблизи колес или на нижней части кузова.
3. Эстетика: Логотип должен гармонично вписываться в общий дизайн автомобиля. При выборе места установки учитывайте цвет и форму автомобиля, а также другие элементы дизайна. Например, если ваш автомобиль имеет яркий цвет, логотип может быть выполнен в контрастных тонах для лучшего восприятия.
4. Легкость установки: Убедитесь, что выбранное место позволяет легко установить логотип без необходимости в сложных манипуляциях. Это может включать в себя наличие необходимых креплений или возможность подключения к электросети автомобиля для подсветки логотипа.
5. Соответствие законодательству: В некоторых регионах могут существовать правила, касающиеся установки дополнительных элементов на транспортные средства. Перед установкой логотипа ознакомьтесь с местными законами, чтобы избежать возможных штрафов или проблем с регистрацией автомобиля.
В заключение, выбор места установки светящегося логотипа КАМАЗ требует внимательного подхода. Учитывая все вышеперечисленные аспекты, вы сможете не только улучшить внешний вид вашего автомобиля, но и обеспечить безопасность на дороге.
Рекомендации по размещению для максимальной видимости
При установке светящегося логотипа КАМАЗ важно учитывать несколько факторов, которые помогут обеспечить его максимальную видимость и эффективность. Правильное размещение логотипа не только улучшает внешний вид автомобиля, но и способствует повышению его узнаваемости на дороге. Ниже представлены ключевые рекомендации по размещению логотипа.
- Выбор места установки: Оптимальными местами для установки светящегося логотипа являются передняя и задняя части автомобиля. Логотип, установленный на переднем бампере, будет хорошо виден встречным автомобилям, а размещение на задней части обеспечит видимость для водителей, следующих за вами.
- Высота установки: Логотип должен быть установлен на высоте, которая обеспечивает его видимость с разных углов. Рекомендуется размещать логотип на уровне 1,5-2 метров от земли, чтобы он был заметен как пешеходам, так и водителям легковых и грузовых автомобилей.
- Угол наклона: Угол наклона логотипа также играет важную роль. Он должен быть направлен немного вверх, чтобы световые элементы могли отражать свет и привлекать внимание. Это особенно актуально в условиях низкой видимости, например, в темное время суток или в условиях плохой погоды.
- Избегайте препятствий: Убедитесь, что логотип не закрыт другими элементами автомобиля, такими как багажники, спойлеры или другие аксессуары. Препятствия могут значительно снизить видимость логотипа и уменьшить его эффект.
- Контраст с фоном: Выбирайте место установки логотипа с учетом цвета и дизайна автомобиля. Логотип должен контрастировать с фоном, чтобы быть заметным. Например, если ваш автомобиль темного цвета, светящийся логотип должен быть ярким и насыщенным, чтобы выделяться на фоне кузова.
- Тестирование видимости: После установки логотипа рекомендуется провести тестирование в различных условиях освещения. Проверьте, насколько хорошо логотип виден в темноте, при ярком солнечном свете и в условиях дождя. Это поможет убедиться, что логотип выполняет свою функцию и привлекает внимание.
Следуя этим рекомендациям, вы сможете добиться максимальной видимости светящегося логотипа КАМАЗ, что не только украсит ваш автомобиль, но и повысит его безопасность на дороге. Правильное размещение логотипа является важным шагом в его установке и настройке, поэтому уделите этому аспекту должное внимание.
Тестирование и диагностика работы логотипа
После завершения установки светящегося логотипа КАМАЗ крайне важно провести его тестирование и диагностику, чтобы убедиться в правильности работы и отсутствии возможных неисправностей. Этот процесс включает в себя несколько этапов, которые помогут выявить и устранить любые проблемы.
1. Визуальная проверка
Первым шагом в тестировании является визуальная проверка логотипа. Убедитесь, что он установлен правильно, без видимых повреждений и дефектов. Проверьте, что все крепления надежно зафиксированы, а сам логотип не имеет трещин или царапин. Также обратите внимание на качество светового потока: он должен быть равномерным и ярким.
2. Проверка подключения
Следующим этапом является проверка подключения электрических проводов. Убедитесь, что все соединения выполнены правильно и надежно. Для этого можно использовать мультиметр, чтобы проверить наличие напряжения на выходе. Если напряжение отсутствует, необходимо проследить за проводкой и выявить возможные обрывы или короткие замыкания.
3. Тестирование работы логотипа
После проверки подключения можно перейти к тестированию работы логотипа. Включите зажигание автомобиля и проверьте, загорается ли логотип. Он должен светиться при включении зажигания и оставаться выключенным при его отключении. Если логотип не светится, проверьте предохранители и реле, отвечающие за его работу.
4. Диагностика с помощью специализированного оборудования
Если визуальная проверка и базовые тесты не выявили проблем, можно использовать специализированное диагностическое оборудование. С помощью сканера можно проверить наличие ошибок в системе автомобиля, которые могут влиять на работу логотипа. Обратите внимание на коды ошибок, связанные с электрической системой или освещением.
5. Устранение неисправностей
Если в процессе тестирования были выявлены неисправности, необходимо их устранить. Это может включать в себя замену поврежденных проводов, предохранителей или самого логотипа. Важно следовать инструкциям производителя и использовать только оригинальные запчасти, чтобы избежать повторных проблем.
6. Повторное тестирование
После устранения всех выявленных неисправностей обязательно проведите повторное тестирование логотипа. Убедитесь, что он работает корректно и соответствует всем требованиям. Если все проверки пройдены успешно, можно считать установку завершенной.
Следуя этим шагам, вы сможете убедиться в правильной работе светящегося логотипа КАМАЗ и наслаждаться его функциональностью и эстетикой на протяжении долгого времени.
Методы проверки светового потока и равномерности освещения
Для обеспечения качественной работы светящегося логотипа КАМАЗ необходимо провести проверку светового потока и равномерности освещения. Эти параметры играют ключевую роль в восприятии логотипа и его видимости в различных условиях. Рассмотрим основные методы проверки.
1. Использование люксметра
Люксметр — это прибор, который измеряет уровень освещенности. Для проверки светового потока логотипа необходимо установить люксметр на расстоянии, равном рекомендованному расстоянию просмотра логотипа. Включите логотип и зафиксируйте показания прибора. Сравните полученные данные с нормативными значениями, чтобы убедиться, что освещение соответствует стандартам.
2. Визуальная оценка
Визуальная оценка — это простой, но эффективный метод проверки равномерности освещения. Включите логотип в темном помещении и внимательно осмотрите его. Обратите внимание на наличие темных участков или неравномерного свечения. Если вы заметили такие дефекты, возможно, потребуется регулировка установки или замена источников света.
3. Использование фотометра
Фотометры могут быть использованы для более точной оценки светового потока. Установите фотометр на фиксированное расстояние от логотипа и проведите замеры в различных точках. Это позволит вам получить данные о распределении света и выявить возможные проблемы с равномерностью освещения.
4. Тестирование в различных условиях
Важно провести тестирование логотипа в различных условиях освещения. Например, проверьте, как логотип выглядит при дневном свете, в сумерках и в полной темноте. Это поможет оценить его видимость и привлекательность в разных ситуациях, что особенно важно для рекламных целей.
5. Сравнительный анализ
Если у вас есть доступ к аналогичным логотипам других производителей, проведите сравнительный анализ. Изучите, как они освещаются и каковы их характеристики. Это может дать вам полезные идеи для улучшения вашего логотипа и его освещения.
Проведение этих проверок поможет вам убедиться, что светящийся логотип КАМАЗ будет эффективно выполнять свои функции, привлекая внимание и обеспечивая хорошую видимость в любых условиях.
Обновление и модернизация системы освещения
Установка светящегося логотипа КАМАЗ требует не только выбора самого логотипа, но и обновления системы освещения автомобиля. Это необходимо для обеспечения правильной работы светодиодов и их интеграции в существующую электрическую систему. В данном разделе мы рассмотрим основные шаги, которые помогут вам модернизировать систему освещения вашего автомобиля.
1. Оценка текущей системы освещения
Перед началом работ важно провести полную оценку текущей системы освещения. Проверьте состояние всех ламп, проводки и переключателей. Убедитесь, что нет повреждений, коррозии или износа, которые могут повлиять на работу нового логотипа. Если вы обнаружите проблемы, их следует устранить до установки нового оборудования.
2. Выбор подходящих светодиодов
Для установки светящегося логотипа КАМАЗ рекомендуется использовать светодиоды, которые обеспечивают яркость и долговечность. Выбирайте модели с высоким уровнем защиты от влаги и пыли (например, IP67 или выше), чтобы гарантировать их надежную работу в любых условиях. Также обратите внимание на цветовую температуру светодиодов, чтобы она соответствовала остальному освещению автомобиля.
3. Обновление проводки
В зависимости от выбранного логотипа может потребоваться обновление проводки. Убедитесь, что провода соответствуют требованиям по току и напряжению, которые необходимы для работы светодиодов. Если вы планируете подключить логотип к существующей системе освещения, проверьте, достаточно ли мощности для нового оборудования. В некоторых случаях может потребоваться установка дополнительного предохранителя или реле.
4. Установка контроллера
Если ваш светящийся логотип поддерживает различные режимы работы (например, мигание или изменение цвета), вам потребуется установить контроллер. Он позволит управлять логотипом и настраивать его поведение. Убедитесь, что контроллер совместим с выбранными светодиодами и правильно подключен к системе автомобиля.
5. Подключение к источнику питания
Подключение светящегося логотипа к источнику питания – один из самых важных этапов. Обычно логотип подключается к бортовой сети автомобиля. Для этого используйте качественные соединения и изолируйте все контакты, чтобы избежать короткого замыкания. Рекомендуется использовать разъемы, которые обеспечивают надежное соединение и легкость в обслуживании.
6. Тестирование системы
После завершения установки необходимо провести тестирование системы. Включите зажигание и проверьте работу светящегося логотипа. Убедитесь, что он светится равномерно и без перебоев. Если логотип не работает, проверьте все соединения и убедитесь, что питание подается корректно. Также проверьте настройки контроллера, если он установлен.
7. Завершение установки
После успешного тестирования можно завершить установку. Убедитесь, что все провода аккуратно уложены и не мешают другим компонентам автомобиля. Закройте доступ к проводке и контроллеру, чтобы избежать повреждений. При необходимости можно установить защитные кожухи или изоленты для дополнительной защиты.
Обновление и модернизация системы освещения – это важный шаг для успешной установки светящегося логотипа КАМАЗ. Следуя приведенным рекомендациям, вы сможете обеспечить надежную и безопасную работу нового оборудования, а также улучшить внешний вид вашего автомобиля.
