Тормозная система является одной из ключевых составляющих безопасности любого транспортного средства, и Урал 4320 не является исключением. В данной статье мы подробно рассмотрим процесс регулировки и обслуживания тормозного крана, известного как "лягушка", который отвечает за эффективную работу тормозов. Правильная настройка зазоров, проверка давления и устранение возможных неисправностей помогут не только продлить срок службы тормозной системы, но и обеспечить надежность и безопасность при эксплуатации автомобиля. Эта инструкция будет полезна как опытным механикам, так и владельцам Урал 4320, стремящимся самостоятельно поддерживать свой транспорт в исправном состоянии.
Конструктивные особенности и принцип действия узла

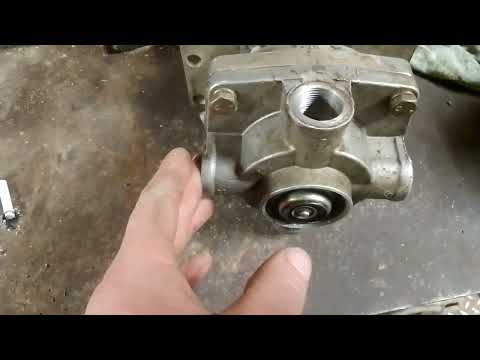

Тормозной кран «лягушка» на автомобилях Урал 4320 — это сложное пневматическое устройство, выполняющее несколько функций. Оно активирует электрические стоп-сигналы и подает управляющий сигнал на клапан ограничения давления или ускорительный клапан. Конструкция включает корпус с двумя независимыми секциями: электрической с контактной группой и пневматической с поршневой системой и клапанами. При нажатии на тормозную педаль шток крана перемещается, замыкая электрические контакты и открывая путь для сжатого воздуха.
В пневматической секции находятся два клапана: впускной, который пропускает воздух от ресивера в управляющую магистраль, и выпускной, который соединяет магистраль с атмосферой при отпускании тормоза. Ключевым элементом является балансировочная пружина, определяющая необходимое усилие для открытия клапанов и обеспечивающая пропорциональную передачу давления в зависимости от хода педали. Повреждение резинок или утрата упругости пружин могут привести к неправильной работе тормозной системы.
Анализ электрической части и контактной группы
Электрическая секция крана отвечает за активацию стоп-сигналов, расположенных на задней части автомобиля и в салоне. Внутри устройства находится подвижный шток, который при определенном ходе педали нажимает на подпружиненный толкатель с контактами. Часто возникают проблемы с окислением контактов или подгоранием «пятачков» из-за искровых разрядов, что может привести к сбоям в работе световой сигнализации. Для проверки исправности цепи необходимо использовать мультиметр в режиме омметра, проверяя контакты как при нажатой, так и при отжатой педали.
Регулировка момента включения стоп-сигналов осуществляется поворотом регулировочного винта или изменением положения контактной группы относительно штока. Если стоп-сигналы включаются слишком рано, до начала эффективного торможения, это может сбить с толку водителей, движущихся позади. Если активация происходит с задержкой, когда торможение уже началось, значительно увеличивается риск столкновения сзади.
| Этап обслуживания | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Проверка состояния крана | Осмотреть на наличие утечек и повреждений | Визуальный осмотр, фонарик |
| Регулировка давления | Настроить давление тормозов в соответствии с нормами | Манометр, ключи |
| Замена уплотнителей | Заменить изношенные уплотнители | Набор ключей, смазка |
| Проверка работы механизма | Проверить работу тормозного крана в различных режимах | Тестовый стенд, манометр |
| Очистка и смазка | Очистить от грязи и смазать подвижные части | Чистящее средство, смазка |
Интересные факты
Вот несколько интересных фактов о регулировке и обслуживании тормозного крана "лягушки" на Урале 4320:
Принцип работы: Тормозной кран "лягушка" на Урале 4320 работает по принципу пневматической системы, где сжатый воздух используется для управления тормозами. Это позволяет обеспечивать надежное торможение даже при больших нагрузках и в сложных условиях эксплуатации.
Регулировка давления: Одним из ключевых аспектов обслуживания тормозного крана является правильная регулировка давления в системе. Неправильная настройка может привести к неэффективному торможению или даже к блокировке колес, что делает регулярную проверку и настройку критически важными для безопасности.
Проверка на утечки: При обслуживании тормозного крана важно проводить проверку на наличие утечек воздуха. Даже небольшие утечки могут существенно снизить эффективность тормозной системы. Для этого используются специальные тестеры, которые позволяют выявить проблемные места в системе и своевременно их устранить.
Эти факты подчеркивают важность регулярного обслуживания и правильной настройки тормозного крана для обеспечения безопасности и надежности работы автомобиля.
Пневматическая секция и балансировка давления
Пневматическая система устройства передает давление из контуров I и II в управляющую магистраль тормозных камер прицепа или в ускорительный клапан. Герметичность этой части критически важна, так как утечки могут снизить давление в системе и увеличить время реакции тормозов. Внутри располагаются резиновые седла клапанов, которые со временем могут терять форму или покрываться маслянистым налетом от компрессора, что нарушает их плотное прилегание.
Балансировочное устройство внутри крана контролирует соответствие давления на выходе усилию, прикладываемому к педали. Если пружины неправильно растянуты или сжаты, при легком нажатии на педаль давление в магистрали может резко возрасти до максимума, что приведет к блокировке колес. В то же время, при полном нажатии на педаль давление может не достигать необходимых значений, что негативно сказывается на эффективности торможения.
Технология регулировки положения штока и зазоров
Регулировка тормозного крана начинается с проверки свободного хода тормозной педали и положения крана на кронштейне. Смещение кронштейна или ослабление крепежных болтов могут привести к неравномерному движению штока, что вызовет заклинивание или утечку воздуха. Сначала нужно убедиться, что толкатель свободно перемещается в корпусе крана при отключенных воздушных магистралях и отсутствуют механические заедания.
Ключевым параметром для точной настройки является ход штока. Он определяет последовательность активации электрических контактов и открытие пневматических клапанов. Регулировка осуществляется с помощью двух контргаек на резьбовом штоке, который выходит из корпуса крана. Поворачивая шток, можно изменять его вылет относительно упора на тормозной педали, что позволяет установить необходимый зазор.
Настройка момента включения стоп-сигналов
Для правильного функционирования световой сигнализации стоп-сигналы должны включаться сразу при нажатии на тормозную педаль, до значительного увеличения давления в тормозных системах. Регулировка осуществляется выбором подходящей толщины шайб или поворотом регулировочного винта в электрической части крана. Необходимо добиться такого состояния, при котором замыкание контактов происходит при свободном ходе педали в пределах 5-10 мм.
Если регулировка выполнена неправильно и контакты замыкаются слишком поздно, водитель может начать торможение, а автомобилисты позади не увидят предупреждающего сигнала. Это создает опасность при движении в колонне или в условиях ограниченной видимости. Проверку следует проводить с помощником или с использованием диагностического устройства, подключенного к бортовой сети, следя за моментом включения контрольной лампы.
Регулировка пневматического отсечки
Пневматическая секция требует настройки момента активации впускного клапана. Давление в управляющей линии должно начинать увеличиваться почти одновременно с активацией стоп-сигналов, при этом задержка, вызванная конструктивными особенностями, должна быть минимальной. Для проверки этого параметра подключите контрольный манометр к выходному патрубку крана и аккуратно нажимайте на педаль, фиксируя показания манометра в момент, когда стрелка начинает движение.
Если давление начинает расти слишком поздно, когда педаль уже прошла более половины своего хода, уменьшите зазор между толкателем и клапаном, откручивая регулировочный шток. Если давление возрастает сразу, без свободного хода, что приводит к резкому «клевку» автомобиля, закрутите шток глубже, увеличивая зазор. Правильная настройка обеспечивает плавное и предсказуемое торможение.
| Параметр | Нормативное значение | Метод проверки |
|---|---|---|
| Свободный ход педали | 15-25 мм | Линейка у педали |
| Момент включения стоп-сигналов | При ходе 5-10 мм | Визуально/Тестер |
| Давление включения (упр.) | 0.05-0.1 кгс/см² | Манометр |
Диагностика неисправностей и утечек воздуха
В процессе эксплуатации одной из самых распространенных проблем становится утечка сжатого воздуха через выпускное отверстие крана или неплотности в соединениях. Если при нажатии на тормозную педаль слышен постоянный свист воздуха, это может указывать на негерметичность впускного клапана или повреждение резинок уплотнителей поршня. Такая неисправность приводит к снижению давления в ресиверах и увеличенной нагрузке на компрессор.
Еще одной частой проблемой является задержка снижения давления в магистрали после отпускания тормозной педали. Это может происходить из-за загрязнения выпускного клапана маслянистыми отложениями или его примерзания зимой из-за конденсата. В результате тормозные камеры не освобождаются мгновенно, что может вызвать подтормаживание колес, перегрев барабанов и ускоренный износ накладок. Для диагностики необходимо отсоединить магистраль и проверить скорость сброса давления.
Устранение подтекания воздуха и замена уплотнений
Чтобы устранить утечки, необходимо снять кран с автомобиля и провести его диагностику. В первую очередь следует проверить состояние резинок поршня и клапанных седел. Если обнаружены трещины, износ или утрата эластичности резины, нужно заменить ремкомплект. Металлические поверхности, соприкасающиеся с уплотнениями, должны быть ровными, без коррозии и дефектов.
При сборке крана важно использовать специальную смазку для резинок, совместимую с материалами уплотнений. Применение неподходящих смазок, таких как солидол или литол, может вызвать разбухание резины и привести к быстрому выходу узла из строя. После завершения сборки следует проверить герметичность на стенде или прямо на автомобиле, создавая давление в системе и обрабатывая все соединения мыльным раствором.
Проверка работы перепускного клапана
В некоторых моделях тормозных кранов Урал предусмотрен перепускной клапан, который соединяет контуры в случае аварии. Для проверки его работы необходимо контролировать давление в обоих контурах во время функционирования одного из них. Если клапан застрял в открытом положении, при неисправности одного из контуров давление перейдет в другой, что приведет к полной потере тормозов у автомобиля.
Диагностика проводится поочередным отключением воздушных подводов от каждого контура с наблюдением за давлением в оставшемся. Давление должно оставаться стабильным. Если оно снижается, необходимо разобрать кран и проверить состояние шарика и пружины перепускного клапана, а также очистить каналы от загрязнений.
- Непрерывный поток воздуха из крана при отпущенной тормозной педали;
- Задержка активации стоп-сигналов по сравнению с нажатием педали;
- Резкое снижение давления в системе при однократном торможении;
- Подтормаживание колес после отпускания тормозной педали.
Замена ремкомплекта и обслуживание в зимний период
Плановое техническое обслуживание тормозного крана включает замену ремкомплекта через определенные пробеги, указанные в инструкции по эксплуатации. Для модели Урал 4320 рекомендуется проводить полную разборку узла не реже одного раза в год или при обнаружении утечек. Ремкомплект обычно включает манжеты поршня, седла клапанов, уплотнительные кольца и возвратные пружины.
В зимний период эксплуатации особую угрозу представляет конденсат, накапливающийся в пневматической системе. Вода, попадая в кран «лягушка», может замерзнуть, что приводит к блокировке движения штока или клапанов. Чтобы избежать этого, необходимо регулярно сливать конденсат из ресиверов и использовать спиртосодержащие жидкости, добавляемые в пневмосистему, которые помогают снизить температуру замерзания влаги.
Порядок демонтажа и установки нового узла
Процесс замены тормозного крана начинается с отключения электрического разъема и маркировки воздушных трубок, чтобы избежать путаницы при сборке. После стравливания воздуха трубки отворачиваются, и кран аккуратно снимается с кронштейна. Установка нового компонента выполняется в обратном порядке. При этом важно не перетягивать резьбовые соединения трубок, чтобы не повредить штуцера.
После установки и первичной регулировки необходимо провести тестовое торможение на безопасном участке дороги. Важно проверить эффективность тормозной системы, работу стоп-сигналов и отсутствие утечек. Если все параметры в норме, кран фиксируется контрольными пломбами или метками краски, чтобы предотвратить несанкционированные изменения в регулировках.
Момент затяжки гаек крепления трубок: 15-20 Нм
Давление в системе для проверки: 6.5-7.0 кгс/см²
Температура окружающей среды при проверке: не ниже -5°C
Типичные ошибки при обслуживании и настройке
При ремонте тормозного крана своими силами часто возникают ошибки, которые могут свести на нет все усилия или вызвать новые проблемы. Одной из распространенных является использование неподходящих смазочных веществ, что приводит к разрушению резины. Также нередко пренебрегают чистотой при сборке, что позволяет песку или грязи попадать под клапаны.
Неправильная последовательность регулировки зазоров может вызвать рассинхронизацию работы электрической и пневматической частей. Водитель может настроить стоп-сигналы, но забыть проверить давление в магистрали, или наоборот. Это создает опасную ситуацию, когда визуальная информация для других участников движения не соответствует реальному тормозному усилию.
- Использование минеральных масел и солидола — смазки на нефтяной основе приводят к разбуханию резинок и потере их эластичности, что вызывает утечки. Необходимо использовать только специализированные тормозные смазки.
- Отсутствие проверки свободного хода педали — регулировка крана без учета общего люфта педального узла может привести к тому, что кран не включается или постоянно находится в поджатом состоянии.
- Игнорирование чистоты воздушных каналов — сборка узла грязными руками или без продувки магистралей приводит к попаданию абразивных частиц под клапаны, что вызывает их негерметичность и быстрый износ седел.
- Неконтролируемая затяжка контргаек — чрезмерное усилие при затяжке регулировочных гаек может повредить резьбу на штоке или деформировать корпус, что сделает дальнейшую точную регулировку невозможной.
⚠️ Внимание: После любой разборки или замены тормозного крана обязательно проверьте работу всей тормозной системы на стационарном месте, а затем проведите тестовый заезд на низкой скорости. Выход на дороги общего пользования без проверки эффективности торможения запрещен.
⚠️ Внимание: При работе с пневмосистемой всегда убедитесь, что давление в ресиверах сброшено до нуля. Случайный вылет штока или деталей под давлением может привести к серьезным травмам.
⚠️ Внимание: Не используйте для протирки резиновых деталей бензин или агрессивные растворители, так как они пересушивают резину и могут вызвать микротрещины.
Качественная настройка и обслуживание тормозного крана «лягушки» на Урал 4320 — залог безопасности на дороге. Регулярный контроль зазоров, своевременная замена изношенных компонентов и использование правильных материалов позволяют поддерживать тормозную систему в исправном состоянии. Пренебрежение этими процедурами недопустимо, так как речь идет о системе, от которой зависит жизнь водителя и окружающих.
Владельцам грузовиков следует помнить, что даже небольшая утечка или задержка в срабатывании стоп-сигналов могут стать причиной серьезного ДТП. Поэтому при первых признаках некорректной работы крана необходимо проводить диагностику и ремонт, используя оригинальные запасные части и соблюдая технологию регулировки. Только комплексный подход к обслуживанию пневматики обеспечит надежность автомобиля в любых условиях эксплуатации.
Рекомендации по выбору запчастей и расходных материалов
При обслуживании тормозного крана лягушки Урал 4320 важным аспектом является правильный выбор запчастей и расходных материалов. Качество используемых компонентов напрямую влияет на безопасность и эффективность тормозной системы, поэтому к этому вопросу следует подходить с особой внимательностью.
Первое, на что стоит обратить внимание, это оригинальные запчасти. Использование деталей, рекомендованных производителем, обеспечивает максимальную совместимость и надежность. Оригинальные запчасти, как правило, проходят строгий контроль качества и имеют длительный срок службы. При выборе запчастей стоит обратить внимание на их маркировку и соответствие стандартам, установленным для данной модели автомобиля.
Если по каким-либо причинам оригинальные запчасти недоступны, можно рассмотреть альтернативные варианты от проверенных производителей. Важно выбирать компании, которые зарекомендовали себя на рынке и имеют положительные отзывы от пользователей. При этом стоит учитывать, что не все аналоги могут соответствовать необходимым требованиям, поэтому следует тщательно изучить характеристики и отзывы о конкретных деталях.
При выборе расходных материалов, таких как уплотнительные кольца, прокладки и смазочные вещества, также следует придерживаться высоких стандартов качества. Уплотнительные элементы должны быть изготовлены из материалов, устойчивых к воздействию высоких температур и агрессивных химических веществ. Это обеспечит надежную герметизацию и предотвратит утечки воздуха в тормозной системе.
Смазочные материалы должны соответствовать рекомендациям производителя по типу и вязкости. Использование неподходящих смазок может привести к преждевременному износу деталей и снижению эффективности тормозной системы. Рекомендуется использовать только те смазочные вещества, которые специально предназначены для тормозных систем, так как они обладают необходимыми свойствами для работы в условиях высоких нагрузок.
Не забывайте о регулярной проверке состояния всех компонентов тормозной системы. Даже самые качественные запчасти и расходные материалы требуют периодической замены и обслуживания. Регулярные осмотры помогут выявить возможные проблемы на ранних стадиях и предотвратить серьезные поломки, что в конечном итоге сэкономит время и средства на ремонте.
В заключение, выбор запчастей и расходных материалов для тормозного крана лягушки Урал 4320 — это важный процесс, который требует внимательности и тщательного подхода. Следуя рекомендациям по выбору качественных компонентов, вы сможете обеспечить надежную и безопасную работу тормозной системы вашего автомобиля.
Проверка совместимости деталей с моделью Урал 4320
Перед началом регулировки и обслуживания тормозного крана лягушки на автомобиле Урал 4320 крайне важно убедиться в совместимости всех используемых деталей и компонентов. Это необходимо для обеспечения надежной и безопасной работы тормозной системы. В процессе проверки совместимости следует учитывать несколько ключевых аспектов.
Во-первых, необходимо ознакомиться с технической документацией на автомобиль Урал 4320, в которой указаны все характеристики тормозного крана и его элементов. Важно обратить внимание на номера деталей, их размеры и спецификации. Это поможет избежать установки неподходящих компонентов, которые могут привести к неисправностям в работе тормозной системы.
Во-вторых, стоит проверить наличие оригинальных запчастей или их аналогов, которые соответствуют стандартам качества. Использование несертифицированных деталей может негативно сказаться на эффективности торможения и безопасности эксплуатации автомобиля. Рекомендуется приобретать запчасти у проверенных поставщиков или непосредственно у производителя.
Также следует учитывать, что некоторые детали могут иметь различные модификации, которые могут отличаться по конструкции или материалам. Например, тормозные краны могут иметь разные конфигурации выходов для трубопроводов, что может повлиять на установку и функционирование системы. Поэтому перед покупкой деталей необходимо убедиться, что они подходят именно для модели Урал 4320.
Кроме того, важно проверить состояние существующих деталей тормозной системы. Если какие-либо элементы имеют признаки износа или повреждения, их следует заменить на новые, даже если они соответствуют модели. Это поможет избежать проблем в будущем и обеспечит надежную работу тормозов.
Наконец, рекомендуется проконсультироваться с опытными механиками или специалистами по ремонту автомобилей Урал. Они могут дать полезные советы по выбору и установке деталей, а также помочь в диагностике возможных проблем с тормозной системой.
Таким образом, тщательная проверка совместимости деталей с моделью Урал 4320 является важным этапом в процессе регулировки и обслуживания тормозного крана лягушки. Это не только гарантирует безопасность эксплуатации автомобиля, но и способствует его долговечности и надежности в работе.
Советы по уходу за тормозным краном в условиях эксплуатации
Тормозной кран лягушка на автомобиле Урал 4320 является важным элементом системы торможения, обеспечивая надежное и безопасное торможение. Для того чтобы он функционировал эффективно и без сбоев, необходимо соблюдать ряд рекомендаций по его обслуживанию и уходу в условиях эксплуатации.
Регулярная проверка состояния тормозного крана. Один из основных аспектов ухода за тормозным краном — это регулярная проверка его состояния. Необходимо осматривать кран на наличие видимых повреждений, коррозии или утечек воздуха. Особое внимание следует уделить соединениям и уплотнениям, так как именно они могут стать источником неисправностей.
Очистка от загрязнений. В процессе эксплуатации тормозной кран может загрязняться пылью, грязью и другими частицами. Рекомендуется периодически очищать его от загрязнений, используя мягкую щетку или тряпку. Важно избегать использования агрессивных химических средств, которые могут повредить материалы крана.
Проверка и замена уплотнителей. Уплотнители тормозного крана играют ключевую роль в предотвращении утечек воздуха. Рекомендуется проверять их состояние и при необходимости заменять. Если уплотнители изношены или повреждены, это может привести к снижению эффективности торможения и увеличению времени реакции системы.
Контроль за уровнем тормозной жидкости. Уровень тормозной жидкости также влияет на работу тормозного крана. Необходимо регулярно проверять уровень жидкости в системе и при необходимости доливать ее до рекомендованного уровня. Используйте только ту жидкость, которая соответствует спецификациям производителя.
Проверка работы крана. Для обеспечения надежной работы тормозного крана необходимо периодически проверять его функциональность. Это можно сделать, проводя тесты на тормозную систему в безопасных условиях. Убедитесь, что тормоза срабатывают плавно и без задержек, а также отсутствуют посторонние звуки при работе крана.
Своевременное техническое обслуживание. Рекомендуется проводить техническое обслуживание тормозного крана в соответствии с графиком, установленным производителем. Это включает в себя не только замену изношенных деталей, но и полную диагностику системы торможения. Профессиональное обслуживание поможет выявить потенциальные проблемы до того, как они станут серьезными.
Хранение в условиях, защищающих от коррозии. Если автомобиль не используется длительное время, рекомендуется хранить его в сухом и защищенном от влаги месте. Это поможет предотвратить коррозию и продлить срок службы тормозного крана.
Соблюдение этих простых, но важных рекомендаций позволит обеспечить надежную работу тормозного крана лягушки на Урале 4320 и повысить безопасность эксплуатации автомобиля в целом.
Обучение и подготовка персонала для обслуживания тормозных систем
Обслуживание тормозных систем, особенно таких сложных и ответственных, как тормозной кран лягушка на автомобиле Урал 4320, требует высокой квалификации и знаний. Для обеспечения безопасной эксплуатации транспортного средства необходимо проводить обучение и подготовку персонала, занимающегося обслуживанием и ремонтом тормозных систем.
Первым шагом в подготовке специалистов является изучение теоретических основ работы тормозных систем. Это включает в себя понимание принципов действия пневматических тормозов, особенностей конструкции тормозного крана лягушки, а также знание основных неисправностей и методов их диагностики. Специалисты должны быть знакомы с устройством и принципом работы всех компонентов тормозной системы, включая компрессоры, ресиверы, тормозные цилиндры и, конечно, сам тормозной кран.
Следующим этапом подготовки является практическое обучение. Это может включать в себя как работу с учебными стендами, так и непосредственное обслуживание реальных автомобилей. Практические занятия должны охватывать все аспекты работы с тормозной системой: от проверки состояния компонентов до их замены и регулировки. Важно, чтобы специалисты научились правильно использовать инструменты и оборудование, необходимые для диагностики и ремонта тормозных систем.
Кроме того, необходимо уделить внимание вопросам безопасности. Обслуживание тормозных систем связано с риском, поэтому персонал должен быть обучен правилам безопасности при работе с пневматическими системами. Это включает в себя использование средств индивидуальной защиты, знание порядка действий в случае аварийной ситуации и умение правильно оценивать риски.
Регулярное повышение квалификации также играет важную роль в подготовке персонала. Технологии и стандарты в области обслуживания тормозных систем постоянно развиваются, поэтому важно, чтобы специалисты были в курсе последних новинок и изменений в законодательстве. Участие в семинарах, курсах и тренингах поможет поддерживать уровень знаний на должном уровне.
Наконец, важно наладить систему контроля качества работы персонала. Это может включать в себя регулярные проверки и аттестации, а также внедрение системы наставничества, когда более опытные специалисты помогают новичкам освоить необходимые навыки. Такой подход позволит обеспечить высокий уровень обслуживания тормозных систем и, как следствие, повысить безопасность эксплуатации автомобилей Урал 4320.
