Установка механического датчика давления масла — важный этап в обеспечении надежной работы двигателя вашего автомобиля. Правильный монтаж этого устройства позволяет контролировать уровень давления масла, что, в свою очередь, предотвращает серьезные повреждения двигателя и продлевает его срок службы. В данной статье мы подробно рассмотрим процесс установки механического датчика давления масла, включая выбор оптимального места, подключение, калибровку и типичные ошибки, которые могут возникнуть в ходе работы. Этот гид будет полезен как опытным автомобилистам, так и новичкам, стремящимся самостоятельно выполнить установку и обеспечить надежность своего транспортного средства.
Выбор места монтажа и подготовка к установке
Первым шагом в процессе работ является выбор оптимального места для подключения к масляной системе. На практике чаще всего выбирают участок на блоке цилиндров, где расположен штатный аварийный датчик или основной измерительный элемент. Важно, чтобы выбранное отверстие обеспечивало доступ к главному потоку масла, который движется от насоса к фильтру.
Если на блоке цилиндров нет свободного резьбового отверстия для установки стандартного резьбового штуцера нового устройства, потребуется использовать переходники. Резьбовые соединения должны быть абсолютно герметичными, так как даже небольшая утечка под высоким давлением может привести к возгоранию или резкому снижению уровня смазки. Для большинства грузовых двигателей применяются конические резьбы, которые требуют дополнительного уплотнения.
Подготовка инструментов включает набор рожковых ключей, динамометрический ключ для контроля усилия затяжки и средства для очистки поверхностей. Также необходимо приобрести специальный термостойкий шланг с манометром, так как обычный топливный шланг быстро выйдет из строя при контакте с горячим маслом.
Важно заранее продумать маршрут прокладки шланга от двигателя к салону. На старых моделях техники часто используют технологические отверстия в моторном щите, через которые проходят жгуты проводки. Если таких отверстий нет, их сверление должно проводиться осторожно, чтобы не повредить существующие коммуникации.
Специфика монтажа на двигателях КАМАЗ и ЯМЗ

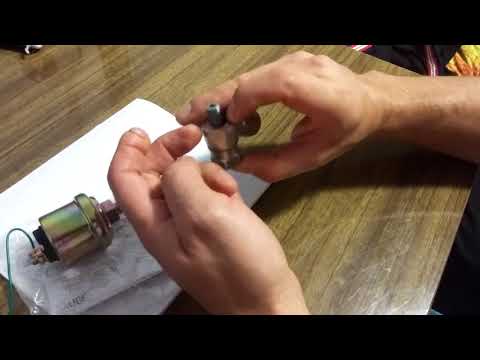

Для двигателей КАМАЗ и ЯМЗ датчики давления обычно размещаются в задней части блока цилиндров или на масляном фильтре. Часто на штатном месте установлен электрический датчик, который необходимо снять. В освободившееся отверстие устанавливается тройник, позволяющий подключить как штатную электронику, так и новый механический прибор.
На некоторых версиях, например, на двигателях с турбонаддувом, давление в системе может достигать значительных значений. Поэтому важно убедиться, что выбранный манометр соответствует необходимому диапазону измерений. Стандартные легковые датчики могут оказаться неподходящими из-за недостаточной прочности корпуса и шкалы.
| Параметр | Штатный электронный датчик | Механический манометр |
|---|---|---|
| Принцип работы | Размыкание контактов при снижении давления | Деформация трубки Бурдона (стрелочный индикатор) |
| Точность | Пороговая (наличие давления / отсутствие давления) | Высокая (показывает конкретные значения в атмосферах) |
| Зависимость | Необходима исправная электропроводка | Полная автономность, работает только от давления среды |
Интересные факты
Вот несколько интересных фактов, связанных с установкой механического датчика давления масла:
Принцип работы: Механические датчики давления масла обычно работают на основе мембраны или поршня, который деформируется под воздействием давления масла. Эта деформация передается на стрелку индикатора, что позволяет водителю видеть текущее давление в системе. Это делает их надежными и простыми в использовании, так как они не требуют электричества для работы.
Калибровка и точность: Перед установкой механического датчика важно правильно откалибровать его. Неправильная установка или калибровка могут привести к неверным показаниям, что, в свою очередь, может вызвать серьезные проблемы с двигателем. Поэтому многие производители рекомендуют проводить калибровку в условиях, близких к рабочим.
Устойчивость к условиям эксплуатации: Механические датчики давления масла, как правило, более устойчивы к экстремальным условиям, таким как высокая температура и вибрации, по сравнению с электронными датчиками. Это делает их популярными в автомобилях, используемых в тяжелых условиях, например, в грузовиках или внедорожниках.
Технология подключения и прокладка магистрали
Процесс физического подключения начинается с удаления стандартного оборудования. Перед откручиванием старого датчика важно дать двигателю остыть, чтобы избежать ожогов и разбрызгивания горячего масла. Под место установки следует разместить контейнер для сбора вытекущей смазки, так как часть масла неизбежно выльется из каналов блока.
После установки переходного тройника или нового штуцера на резьбу необходимо нанести герметик или намотать уплотнительную ленту. Герметизация соединения критически важна, так как вибрации работающего дизельного двигателя могут быстро ослабить плохо закрепленные элементы. Затяжка должна производиться с использованием динамометрического ключа в соответствии с рекомендациями производителя переходника.
Прокладка шланга через моторный отсек требует надежной фиксации в нескольких местах. Шланг не должен соприкасаться с выпускным коллектором, выхлопной трубой или другими нагревающимися частями. Для крепления можно использовать пластиковые хомуты или металлические скобы с резиновыми прокладками, которые предотвратят перетирание оболочки.
В местах, где шланг проходит через металлические перегородки кузова или рамы, обязательно нужно применять защитные втулки. Это поможет избежать повреждения оболочки острым краем отверстия из-за вибраций при движении по неровной дороге. Игнорирование защиты шланга может привести к его разрыву и мгновенной утечке масла.
⚠️ Важно: Шланг высокого давления не должен иметь перегибов или заломов. В местах перегиба поток масла может быть затруднен, а сама трубка может лопнуть под нагрузкой. Радиус изгиба должен быть плавным.
Организация вывода в кабину
Для вывода трубки в салон автомобиля обычно используют пространство за панелью приборов или прокладывают её через уплотнители жгутов проводки. Если манометр устанавливается в приборную панель, нужно аккуратно снять часть облицовки. Важно быть осторожным, чтобы не повредить хрупкие пластиковые защелки и проводку.
При монтаже манометра на стойке или под торпедой (в подвесном варианте) необходимо обеспечить надежное крепление устройства. Вибрации не должны передаваться на механизм манометра, так как это может привести к нечитаемым показаниям и постоянному дрожанию стрелки. В некоторых случаях целесообразно использовать короткий отрезок шланга между трубкой и прибором для гашения вибраций.
Если вы используете электронный манометр с механическим чувствительным элементом (гибридный вариант), потребуется подключение к источнику питания. В этом случае проводка прокладывается параллельно шлангу, соблюдая правила электробезопасности. Питание лучше брать от цепи, которая активируется при включении зажигания, чтобы прибор не работал постоянно.
| Способ прокладки | Преимущества | Недостатки |
|---|---|---|
| Через моторный щит | Короткий путь, минимальный риск повреждения | Необходимость сверления или поиска штатных заглушек |
| Вдоль рамы | Удобство монтажа, нет необходимости снимать кабину | Высокий риск повреждения камнями, требуется защита |
Первый запуск и проверка герметичности
После завершения монтажных работ начинается ключевой этап первичного запуска. Прежде чем запустить двигатель, важно еще раз визуально проверить все соединения, убедиться в правильной затяжке хомутов и отсутствии заметных перекосов шлангов. Первичная проверка на герметичность осуществляется без запуска стартера, если есть возможность создать давление с помощью прокачки. Однако чаще всего контроль выполняется во время первого пуска.
При первом запуске двигателя необходимо сосредоточиться на установленном манометре и местах соединений. Стрелка должна подниматься практически сразу после начала вращения коленчатого вала. Если стрелка не движется, а индикатор аварийного давления горит, это может свидетельствовать о наличии воздуха в системе или неисправности манометра.
В первые минуты работы следует внимательно осмотреть место врезки в блок цилиндров и все соединения шлангов. Даже небольшая капля масла, появляющаяся с ритмичностью, указывает на проблемы с герметичностью. В таком случае двигатель необходимо немедленно заглушить и устранить утечку, так как работа с течью масла недопустима.
Также важно обратить внимание на поведение стрелки при изменении оборотов. При резком нажатии на педаль акселератора (в нейтральном положении) стрелка должна уверенно отклоняться в сторону увеличения показаний, а при сбросе газа — возвращаться к значениям холостого хода. Инерционность механического датчика минимальна, поэтому отклик должен быть практически мгновенным.
⚠️ Внимание: Если после запуска стрелка манометра зашкаливает или дергается непредсказуемо, это может указывать на попадание воздуха в систему или использование шланга неподходящего диаметра. В таком случае необходимо заглушить двигатель и стравить воздух.
Типичные ошибки при установке
При установке дополнительного оборудования даже опытные специалисты могут столкнуться с распространенными ошибками, которые могут свести на нет все усилия или привести к поломке. Изучение этих проблем помогает избежать их в будущем и гарантирует долговечность системы контроля.
- Использование неподходящего шланга — применение обычного бензинового или вакуумного шланга вместо специализированного, устойчивого к маслу и высоким температурам. Такой шланг быстро разбухает, начинает течь или лопается под воздействием температуры и агрессивной среды, что может вызвать пожар.
- Отсутствие демпфера вибраций — жесткое соединение манометра без демпфирующей вставки или длинного шланга. Постоянные вибрации двигателя передаются на механизм прибора, что приводит к быстрому износу шестерен, расшатыванию стрелки и, в конечном итоге, к поломке.
- Некачественная герметизация резьбы — игнорирование герметика или неправильная намотка уплотнителя. Масло под давлением обладает высокой проникающей способностью и может вымывать уплотнитель, вызывая утечку, которую сложно заметить на ранних стадиях.
- Неверный выбор точки подключения — врезка в магистраль после масляного фильтра без учета сопротивления или в «глухую» зону, где отсутствует поток. Это приведет к тому, что датчик будет показывать заниженные значения или не будет функционировать вовсе, не отражая реальное состояние системы.
Обслуживание и эксплуатация системы контроля
Механический датчик давления масла требует минимального, но регулярного ухода. Основная задача владельца — периодически визуально осматривать состояние шланга и соединений. Со временем резина может терять эластичность, пересыхать или трескаться, особенно в условиях подкапотного пространства с высокой температурой.
Рекомендуется проверять точность показаний манометра раз в год или при каждой замене масла, сравнивая их с эталонным прибором или контролируя соответствие нормам для конкретного типа двигателя. Если стрелка начинает «залипать» или движется с рывками, это может указывать на попадание грязи или загустевшего масла внутрь механизма.
В зимний период эксплуатации стоит учитывать, что густое холодное масло может временно затруднять движение стрелки в начале прогрева двигателя. Это нормальное явление, но если инерционность сохраняется и после прогрева, необходимо провести диагностику. Также важно следить за чистотой стекла манометра, чтобы показания всегда были четко видны водителю.
Регулярная проверка герметичности поможет избежать неприятностей в пути. Достаточно одного взгляда на место врезки в блок во время планового технического обслуживания, чтобы убедиться в отсутствии масляного «потения». Своевременная замена шланга (каждые 3-5 лет) поможет предотвратить неожиданный разрыв во время движения.
⚠️ Внимание: Не пытайтесь самостоятельно ремонтировать манометр, вскрывая его корпус. Нарушение калибровки пружины и механизма может привести к неправильным показаниям. При неисправности прибор необходимо заменить.
Контроль состояния двигателя через показания давления
Точный механический датчик позволяет водителю не только наблюдать, но и активно участвовать в мониторинге технического состояния грузовика. Понимание изменений давления в разных режимах работы помогает выявлять неисправности задолго до появления серьезных проблем или загорания контрольных ламп.
Нормальное давление на холостом ходу прогретого двигателя — ключевой показатель состояния масляного насоса и вкладышей коленвала. Если стрелка стабильно находится в зеленой зоне, это свидетельствует о правильной работе системы смазки, а масло свободно циркулирует по всем каналам, обеспечивая охлаждение и смазку деталей.
Снижение давления при нагреве может указывать на разжижение масла или износ подшипников скольжения. Резкое повышение давления при холодном запуске, которое затем нормализуется, подтверждает исправность редукционного клапана. Таким образом, простой механический прибор становится эффективным инструментом для профилактической диагностики, что помогает продлить срок службы дорогостоящего силового агрегата.
Необходимые инструменты и материалы для установки
Перед тем как приступить к установке механического датчика давления масла, необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек и обеспечит качественное выполнение работы.
Инструменты
- Набор ключей: Для установки датчика потребуется набор гаечных ключей, включая ключи на 24 и 27 мм, в зависимости от типа вашего автомобиля.
- Отвертки: Плоская и крестовая отвертка могут понадобиться для снятия защитных крышек или других элементов, которые могут мешать доступу к датчику.
- Моментный ключ: Использование моментного ключа поможет обеспечить правильный затягивающий момент при установке датчика, что предотвратит его повреждение.
- Торцевые головки: Набор торцевых головок также может быть полезен для работы с крепежными элементами, особенно в труднодоступных местах.
- Плоскогубцы: Плоскогубцы могут понадобиться для снятия и установки хомутов или других крепежных элементов.
- Ключ для фильтра масла: Если датчик установлен вблизи масляного фильтра, может потребоваться специальный ключ для его снятия.
Материалы
- Механический датчик давления масла: Убедитесь, что вы приобрели датчик, совместимый с вашим автомобилем. Обратите внимание на его характеристики и диапазон измерений.
- Уплотнительные кольца: В большинстве случаев датчик поставляется с уплотнительными кольцами, но лучше иметь запасные, чтобы избежать утечек масла.
- Масло: При установке датчика может потребоваться доливка масла, поэтому имейте под рукой нужный тип масла для вашего двигателя.
- Чистящие средства: Для очистки места установки датчика от грязи и остатков старого герметика могут понадобиться специальные чистящие средства или растворители.
- Герметик: В некоторых случаях может потребоваться использование герметика для обеспечения надежной герметичности соединения.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к установке механического датчика давления масла, что значительно упростит процесс и повысит его эффективность.
Подбор механического датчика давления масла
При выборе механического датчика давления масла необходимо учитывать несколько ключевых факторов, чтобы обеспечить его правильную работу и совместимость с вашим автомобилем. Важно понимать, что механические датчики работают на основе механических принципов, таких как изменение давления масла, которое передается на стрелку или индикатор.
Первым шагом в подборе датчика является определение диапазона измеряемого давления. Обычно для легковых автомобилей этот диапазон составляет от 0 до 5 бар, однако для некоторых моделей может потребоваться более широкий диапазон. Убедитесь, что выбранный вами датчик соответствует требованиям вашего двигателя.
Следующий аспект — это тип подключения. Механические датчики могут иметь разные типы резьбы и соединений, такие как 1/8 дюйма NPT или 1/4 дюйма NPT. Проверьте, какой тип подключения используется в вашем автомобиле, чтобы избежать проблем с установкой.
Также стоит обратить внимание на материал, из которого изготовлен датчик. Механические датчики давления масла часто изготавливаются из латуни или нержавеющей стали, что обеспечивает их долговечность и устойчивость к коррозии. Выбор качественного материала поможет избежать преждевременного выхода из строя устройства.
Не менее важным является выбор производителя. Рекомендуется отдавать предпочтение известным брендам, которые зарекомендовали себя на рынке. Это гарантирует не только качество, но и наличие сервисной поддержки и запчастей в случае необходимости.
Кроме того, стоит учитывать наличие дополнительных функций, таких как возможность установки дополнительных индикаторов или совместимость с другими системами автомобиля. Некоторые датчики могут иметь встроенные функции, которые позволяют более точно отслеживать состояние масла и предупреждать о возможных проблемах.
Наконец, перед покупкой обязательно ознакомьтесь с отзывами других пользователей. Это поможет вам получить представление о реальных характеристиках и надежности выбранного устройства. Сравните несколько моделей и выберите ту, которая наилучшим образом соответствует вашим требованиям и бюджету.
Проверка совместимости с существующей системой автомобиля
Перед установкой механического датчика давления масла крайне важно убедиться в его совместимости с существующей системой автомобиля. Это позволит избежать проблем, связанных с неправильной работой датчика и возможными повреждениями двигателя.
Первым шагом в проверке совместимости является изучение технической документации вашего автомобиля. В ней должны быть указаны характеристики оригинального датчика давления масла, такие как диапазон измерений, тип резьбы и размеры подключения. Сравните эти параметры с характеристиками нового датчика, который вы планируете установить.
Обратите внимание на следующие ключевые аспекты:
- Диапазон измерений: Убедитесь, что новый датчик способен измерять давление масла в пределах, соответствующих требованиям вашего двигателя. Например, для большинства легковых автомобилей диапазон давления составляет от 0 до 5 бар.
- Тип резьбы: Проверьте, какой тип резьбы используется в вашем автомобиле. Это может быть метрическая резьба (например, M10x1) или дюймовая (например, 1/8 дюйма NPT). Неправильный тип резьбы может привести к утечкам масла.
- Размеры подключения: Убедитесь, что размеры подключения нового датчика соответствуют размерам оригинального. Это важно для обеспечения надежной установки и предотвращения утечек.
- Электрические характеристики: Если ваш датчик имеет электрическое подключение, проверьте его напряжение и тип сигнала (аналоговый или цифровой). Это поможет избежать проблем с совместимостью с бортовой электроникой автомобиля.
Также стоит обратить внимание на производителя датчика. Рекомендуется выбирать продукцию известных брендов, которые зарекомендовали себя на рынке. Это может гарантировать более высокое качество и надежность работы устройства.
Если у вас есть сомнения по поводу совместимости, не стесняйтесь обратиться за консультацией к специалистам или в сервисный центр. Они помогут вам выбрать подходящий датчик и дадут рекомендации по его установке.
В заключение, проверка совместимости механического датчика давления масла с существующей системой автомобиля — это важный этап, который поможет избежать множества проблем в будущем и обеспечит надежную работу двигателя.
