Вентилятор охлаждения является ключевым элементом системы охлаждения двигателя КАМАЗ, обеспечивая эффективное отведение тепла и предотвращая перегрев. В данной статье мы подробно рассмотрим устройство вентилятора, а также основные методы его диагностики и ремонта. Вы узнаете, как проверить фрикцион, заменить датчики и устранить шумы, что поможет вам поддерживать ваш автомобиль в исправном состоянии и продлить срок службы двигателя. Эта информация будет полезна как профессиональным механикам, так и владельцам КАМАЗа, стремящимся самостоятельно решать проблемы с охлаждением.

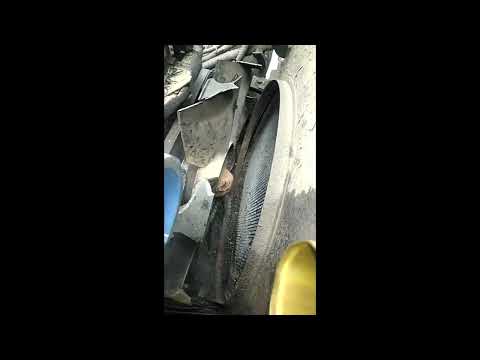

Устройство и принцип работы системы обдува радиатора
Система охлаждения двигателя КАМАЗ представляет собой замкнутый контур, в котором радиатор играет ключевую роль в теплообмене, обеспечиваемом потоком воздуха. Этот поток создается вентилятором, который может находиться как за радиатором, так и перед ним, в зависимости от конструкции кабины и модели шасси. В отличие от легковых автомобилей с электровентиляторами, в тяжелых дизельных двигателях КАМАЗ используется привод от коленчатого вала через ременную передачу. Это решение обеспечивает работу системы даже при низком заряде аккумулятора, но требует сложного механизма для отключения.
Важным компонентом системы является вязкостная (фрикционная) муфта, заполненная специальной силиконовой жидкостью. Ее работа основана на изменении вязкости жидкости в зависимости от температуры: когда двигатель холодный, жидкость имеет высокую вязкость и не передает крутящий момент, что позволяет вентилятору оставаться неподвижным или вращаться медленно. При нагреве воздуха, проходящего через радиатор, термобиметаллическая пластина открывает клапан, жидкость нагревается, ее вязкость уменьшается, и трение между дисками передает вращение от шкива к крыльчатке.
На двигателях серии КАМАЗ-740 используются различные варианты приводов, включая гидромуфты с электромагнитным управлением на более современных моделях с электронным блоком управления (ЭБУ). В таких системах сигнал на включение поступает от датчика температуры охлаждающей жидкости, а электромагнитный клапан отвечает за перепуск масла в рабочую полость муфты. Это позволяет более точно контролировать температуру двигателя и снижать уровень шума при холодном запуске.
Крыльчатка вентилятора, также известная как импеллер, изготавливается из металла или прочного пластика и имеет лопасти особой формы для создания высокого статического давления. Она крепится непосредственно к валу муфты. Между шкивом коленчатого вала и муфтой может устанавливаться промежуточный вал или натяжной механизм, который обеспечивает правильное натяжение приводных ремней. Натяжение ремней критично: слабый ремень может привести к проскальзыванию и снижению оборотов вентилятора, в то время как перетянутый ремень вызовет преждевременный износ подшипников муфты и водяной помпы.
⚠️ Внимание: Запуск двигателя без кожуха вентилятора или с поврежденной крыльчаткой строго запрещен. Это может привести к разлому осколков и травмам персонала, а также к повреждению радиатора и патрубков.
Эффективность работы системы охлаждения напрямую зависит от состояния термостатов, установленных в корпусе водяной помпы. Если термостаты заедают в закрытом положении, охлаждающая жидкость не поступает в радиатор, и датчик температуры воздуха, управляющий муфтой, не получает сигнал о нагреве, даже если двигатель перегревается. Поэтому диагностика системы должна быть комплексной и охватывать весь контур циркуляции охлаждающей жидкости.
Диагностика неисправностей и проверка работоспособности
Первоначальная диагностика системы охлаждения проводится визуально и на слух до начала работы с инструментами. При холодном запуске двигателя исправный вентилятор не должен издавать громких звуков или гудеть; в этот момент вращение лопастей минимально или отсутствует (при исправной вязкостной муфте). Если сразу после запуска слышен сильный шум, это может указывать на то, что муфта «залипла» в активном состоянии, что приводит к повышенному расходу топлива и затяжному прогреву двигателя зимой.
Для проверки работоспособности системы необходимо прогреть двигатель до рабочей температуры (80-90 градусов по Цельсию). В этот момент, особенно при увеличении нагрузки (например, нажав на газ), должен появиться характерный нарастающий звук вентилятора, сигнализирующий о включении муфты. Если температура двигателя слишком высока, а вентилятор не работает или вращается очень медленно, это говорит о том, что муфта не активируется. Проверка термостата в данной ситуации также обязательна, так как он может препятствовать выходу горячей жидкости к радиатору.
Существует простой способ проверки термочувствительного элемента вязкостной муфты без снятия узла с автомобиля. На прогретом двигателе, когда вентилятор должен функционировать, аккуратно (используя перчатки или тряпку) закройте поток воздуха перед радиатором плотным картоном или фанерным листом на несколько секунд. Давление в системе охлаждения начнет увеличиваться, температура резко поднимется, и исправная муфта должна отреагировать увеличением шума и оборотов. Если реакции нет, это может означать, что силиконовая жидкость в муфте вытекла или потеряла свои свойства.
Особое внимание следует уделить состоянию приводных ремней. Трещины, расслоение и загрязнение маслом снижают коэффициент трения. Проверка натяжения осуществляется нажатием большим пальцем на середину самой длинной ветви ремня: прогиб должен составлять 10-15 мм при усилии 30-40 Н. Ослабленные ремни могут проскальзывать в моменты пиковой нагрузки, когда требуется максимальная эффективность охлаждения.
| Симптом | Вероятная причина | Метод подтверждения |
|---|---|---|
| Постоянный громкий шум | Заклинивание муфты в активном состоянии | Проверка свободного хода на холодную |
| Перегрев под нагрузкой | Проскальзывание ремней или неисправность муфты | Визуальный осмотр ремней, проверка включения |
| Свист при разгоне | Критическое ослабление натяжения ремней | Проверка натяжения и состояния поверхности шкивов |
Для более детальной диагностики электромагнитных муфт потребуется мультиметр. Необходимо проверить наличие напряжения на разъеме клапана управления в момент, когда температура охлаждающей жидкости превышает порог включения (обычно около 95-98 градусов). Отсутствие напряжения может указывать на неисправность датчика температуры, проводки или самого блока управления двигателем.
| Проблема | Возможные причины | Рекомендации по ремонту |
|---|---|---|
| Вентилятор не включается | 1. Неисправен предохранитель | Заменить предохранитель |
| 2. Неисправен реле | Проверить и заменить реле | |
| 3. Проблемы с проводкой | Проверить проводку на повреждения | |
| Вентилятор работает постоянно | 1. Неисправен термостат | Заменить термостат |
| 2. Ошибка в системе управления | Проверить систему управления | |
| 3. Неправильная установка датчика температуры | Перепроверить установку датчика | |
| Шум при работе вентилятора | 1. Износ подшипников | Заменить подшипники |
| 2. Неправильная установка вентилятора | Перепроверить установку | |
| 3. Загрязнение лопастей | Очистить лопасти вентилятора |
Интересные факты
Вот несколько интересных фактов о ремонте и диагностике вентилятора охлаждения на автомобилях КАМАЗ:
Системы охлаждения и их важность: Вентилятор охлаждения на КАМАЗах играет ключевую роль в поддержании оптимальной температуры двигателя. При его неисправности может возникнуть перегрев, что приведет к серьезным повреждениям двигателя. Поэтому регулярная диагностика и обслуживание системы охлаждения являются критически важными для надежной работы автомобиля.
Диагностика по звуку: Одним из простых способов диагностики состояния вентилятора является прослушивание его работы. Ненормальные звуки, такие как скрежет или гул, могут указывать на износ подшипников или другие механические проблемы. Это позволяет оперативно выявить неисправности и предотвратить более серьезные поломки.
Современные технологии: В последние годы на КАМАЗах начали использовать более современные системы охлаждения, включая электрические вентиляторы. Они более эффективны и могут автоматически регулировать свою скорость в зависимости от температуры двигателя, что позволяет экономить топливо и снижать уровень шума. Ремонт таких систем требует специальных знаний и оборудования, что делает диагностику более сложной, но и более точной.
Замена и регулировка фрикционной муфты
Ремонт вязкостных муфт в гараже обычно нецелесообразен, так как восстановление герметичности и подбор специализированной жидкости с нужными вязкостными характеристиками — сложная задача. Поэтому чаще всего заменяют весь узел. Перед началом работы важно дать двигателю полностью остыть, чтобы избежать ожогов и повреждений резьбовых соединений.
Демонтаж начинается с удаления защитных кожухов вентилятора. Затем ослабляют натяжение приводных ремней, перемещая натяжное устройство или сам генератор/компрессор, после чего ремни снимаются со шкива вентилятора. Для откручивания гайки, фиксирующей шкив, может понадобиться специальный ключ или мощная головка, так как резьба может быть закисшей. В некоторых случаях потребуется зафиксировать шкив, чтобы ослабить крепеж.
После снятия старого узла необходимо очистить посадочное место на двигателе от грязи и остатков прокладок. Новый вентилятор с муфтой устанавливается на место, а гайка затягивается с рекомендованным моментом (обычно 60-80 Нм, уточняется в руководстве для конкретной модели). Важно не перетягивать гайку, чтобы не повредить подшипниковый узел муфты. Затем устанавливаются ремни и производится их регулировка натяжения.
Регулировка натяжения ремней осуществляется так, чтобы при нажатии с умеренным усилием прогиб составлял 10-15 мм. Корректное натяжение обеспечивает передачу полного крутящего момента без проскальзывания. После завершения сборки необходимо запустить двигатель и проверить отсутствие биения крыльчатки и посторонних вибраций. Биение может свидетельствовать о неправильной установке или дефекте нового узла.
Если на автомобиле установлена система с электромагнитным управлением, после замены может потребоваться адаптация или проверка электрических соединений. Окисление в разъеме клапана — частая причина отказа системы. Контакты следует очистить и обработать защитным спреем для электропроводки.
Типичные ошибки при обслуживании системы охлаждения
Неопытные механики и водители часто совершают ошибки, которые не только не решают проблемы, но и усугубляют состояние грузовика. Понимание этих ошибок поможет избежать повторных поломок и ненужных затрат времени.
- Жесткое крепление вентилятора — некоторые механики, пытаясь починить муфту, приваривают или жестко фиксируют крыльчатку к шкиву. Это приводит к постоянному шуму, невозможности регулировки температуры и риску размораживания двигателя зимой из-за переохлаждения.
- Игнорирование состояния патрубков — замена муфты не даст результата, если старые резиновые патрубки под давлением раздуваются, перекрывая поток жидкости. При работающем двигателе шланги должны сохранять форму и не схлопываться.
- Использование воды вместо антифриза — жесткая вода вызывает образование накипи на термостате и в каналах радиатора, что нарушает теплообмен и приводит к ошибочным показаниям датчиков, управляющих вентилятором.
- Несвоевременная замена ремней — попытка натянуть сильно изношенный ремень с помощью натяжителя может привести к перекосу шкивов и быстрому выходу из строя подшипников нового вентилятора.
Также стоит обратить внимание на загрязнение радиатора. Если соты радиатора забиты пухом, насекомыми или грязью, даже исправный вентилятор не сможет обеспечить достаточный поток воздуха. В таких случаях эффективна мойка радиатора под давлением, но нужно быть осторожным, чтобы не повредить мягкие ламели.
⚠️ Внимание: При мойке радиатора струю воды необходимо направлять строго перпендикулярно к поверхности радиатора. Подача воды под углом может привести к деформации или отлому тонких пластин теплообменника.
Советы по эксплуатации в экстремальных условиях
Эксплуатация КАМАЗа в горных районах или при высоких температурах требует особого внимания к системе охлаждения. Длительные подъемы на низких передачах создают значительную тепловую нагрузку. В таких случаях рекомендуется принудительно активировать вентилятор (если в кабине есть соответствующая кнопка) и внимательно следить за температурой, выбирая передачи, которые обеспечивают высокие обороты двигателя для оптимальной работы водяного насоса.
Зимой основная проблема — переохлаждение. Если двигатель не достигает рабочей температуры, эффективность сгорания топлива снижается, что приводит к увеличению износа цилиндров и повышенному расходу топлива. Установка утепляющего чехла («одеяла») на радиатор может помочь, но полагаться на него полностью не стоит — исправная муфта должна самостоятельно регулировать поток воздуха.
Регулярный мониторинг уровня охлаждающей жидкости в расширительном бачке — основное правило. Снижение уровня жидкости может привести к завоздушиванию системы и попаданию воздуха в область работы датчиков, что нарушает функционирование всей системы терморегуляции. Используйте только те антифризы, которые рекомендует производитель, так как смешивание различных типов (например, G11 и G12) недопустимо.
Обеспечение стабильного температурного режима
Стабильная температура двигателя — ключ к его долговечности и экономичности. Хотя система охлаждения КАМАЗ отличается высокой надежностью, она требует регулярного внимания. Своевременная замена ремней, контроль работы муфты и поддержание чистоты радиатора помогут избежать перегрева. Ремонт вентилятора не стоит откладывать: лучше заранее заменить узел, чем потом восстанавливать головку блока цилиндров после перегрева.
Качество запасных частей, особенно фрикционных муфт, напрямую влияет на срок службы двигателя. Дешевые аналоги часто теряют свои характеристики уже после одного сезона, в то время как оригинальные или сертифицированные детали могут прослужить сотни тысяч километров. При выборе запчастей обращайте внимание на наличие смазки в подшипниках и качество термочувствительной пластины.
В заключение, правильная диагностика начинается с понимания физики процесса. Вентилятор — это не просто «крутилка», а высокоточный термостатический прибор. Уважение к технике, регулярное обслуживание и применение правильных методов ремонта обеспечат надежную работу грузовика в любых дорожных и климатических условиях.
Инструменты и материалы для ремонта вентилятора
Для успешного ремонта и диагностики вентилятора охлаждения КАМАЗ необходимо подготовить соответствующие инструменты и материалы. Правильный выбор инструментов не только ускоряет процесс ремонта, но и обеспечивает его качество и безопасность.
1. Основные инструменты:
- Набор ключей: Для демонтажа и монтажа крепежных элементов вентилятора потребуется набор гаечных ключей различных размеров. Рекомендуется использовать как стандартные, так и торцевые ключи для удобства доступа к труднодоступным местам.
- Отвертки: Набор плоских и крестовых отверток поможет в работе с винтами и шурупами, которые могут крепить защитные кожухи или другие элементы системы охлаждения.
- Плоскогубцы и кусачки: Эти инструменты пригодятся для работы с проводами и крепежами, а также для удаления старых хомутов и других элементов, которые могут мешать ремонту.
- Динамометрический ключ: Для обеспечения правильного затяжки крепежных элементов, особенно в ответственных узлах, рекомендуется использовать динамометрический ключ.
2. Специальные инструменты:
- Тестеры и мультиметры: Для диагностики электрической части вентилятора, включая проверку целостности проводки и работоспособности датчиков, необходимы тестеры и мультиметры.
- Съемники: В случае, если вентилятор застрял на валу, могут понадобиться специальные съемники для его аккуратного демонтажа.
- Ключи для натяжения ремня: Если вентилятор приводится в движение ремнем, потребуется инструмент для его натяжения и снятия.
3. Материалы:
- Смазочные материалы: Для обеспечения долговечности работы вентилятора необходимо использовать качественные смазочные материалы, такие как масла и смазки, рекомендованные производителем.
- Запчасти: В процессе ремонта могут понадобиться новые детали, такие как подшипники, крыльчатки или даже целые вентиляторы. Рекомендуется использовать оригинальные запчасти или качественные аналоги.
- Уплотнительные материалы: Для предотвращения утечек и обеспечения герметичности соединений могут потребоваться уплотнительные кольца или герметики.
Подготовка всех необходимых инструментов и материалов перед началом ремонта вентилятора охлаждения КАМАЗ значительно упростит процесс и повысит его эффективность. Важно помнить, что использование качественных инструментов и запчастей не только ускоряет работу, но и гарантирует надежность и долговечность восстановленного оборудования.
Проверка электрической части вентилятора
Проверка электрической части вентилятора охлаждения КАМАЗ является важным этапом диагностики и ремонта, так как именно электрическая система отвечает за его корректную работу. В этом разделе мы рассмотрим основные шаги, которые помогут выявить возможные неисправности и определить состояние вентилятора.
1. Визуальный осмотр
Первым шагом в проверке электрической части вентилятора является визуальный осмотр. Необходимо проверить состояние проводки, разъемов и самого вентилятора. Обратите внимание на наличие повреждений изоляции проводов, коррозии на контактах и трещин в корпусе вентилятора. Если обнаружены видимые повреждения, их следует устранить или заменить соответствующие элементы.
2. Проверка напряжения питания
Для проверки электрической части вентилятора необходимо измерить напряжение, подающееся на его мотор. Для этого используйте мультиметр, установив его в режим измерения постоянного напряжения. Подключите щупы мультиметра к клеммам вентилятора и включите зажигание автомобиля. Нормальное значение напряжения должно находиться в пределах 12-14 В. Если напряжение ниже, необходимо проверить предохранители и реле, отвечающие за работу вентилятора.
3. Проверка сопротивления обмоток
Следующим шагом является проверка сопротивления обмоток вентилятора. Для этого отключите его от питания и с помощью мультиметра измерьте сопротивление между клеммами обмоток. Нормальное значение сопротивления должно находиться в пределах 1-10 Ом. Если сопротивление значительно выше или ниже этих значений, это может указывать на короткое замыкание или обрыв обмотки, что требует замены вентилятора.
4. Проверка работы вентилятора
После проверки электрических параметров необходимо протестировать работу вентилятора. Для этого можно подключить его напрямую к источнику питания, минуя систему управления. Если вентилятор не запускается или работает с перебоями, это может свидетельствовать о неисправности самого мотора. В таком случае потребуется его разборка и дальнейшая диагностика.
5. Проверка системы управления
Если вентилятор не работает, несмотря на наличие напряжения и исправность обмоток, необходимо проверить систему управления. Это может включать в себя проверку датчиков температуры, реле и проводки, соединяющей их с вентилятором. Неправильная работа этих компонентов может привести к тому, что вентилятор не будет получать сигнал для включения.
В заключение, проверка электрической части вентилятора охлаждения КАМАЗ требует внимательности и аккуратности. Правильная диагностика поможет выявить неисправности на ранних стадиях и избежать серьезных поломок в будущем. Если вы не уверены в своих силах, рекомендуется обратиться к квалифицированным специалистам для проведения диагностики и ремонта.
Профилактическое обслуживание и уход за системой охлаждения
Профилактическое обслуживание и уход за системой охлаждения являются важными аспектами эксплуатации автомобилей КАМАЗ, так как от их состояния зависит не только эффективность работы двигателя, но и его долговечность. Система охлаждения, в которую входит вентилятор, радиатор и термостат, требует регулярного контроля и обслуживания для предотвращения перегрева двигателя и других серьезных поломок.
Первым шагом в профилактическом обслуживании является регулярная проверка уровня охлаждающей жидкости. Низкий уровень жидкости может привести к перегреву двигателя, поэтому рекомендуется проверять его не реже одного раза в месяц. Если уровень жидкости ниже нормы, необходимо долить охлаждающую жидкость, соответствующую спецификациям производителя.
Следующим важным аспектом является осмотр вентилятора охлаждения. Вентилятор должен свободно вращаться и не иметь механических повреждений. При визуальном осмотре следует обратить внимание на наличие трещин, износа лопастей и креплений. Если вентилятор издает необычные звуки или работает с перебоями, это может указывать на необходимость его диагностики или замены.
Также стоит уделить внимание радиатору. Он должен быть чистым и свободным от загрязнений, так как грязь и пыль могут значительно снизить его эффективность. Рекомендуется периодически очищать радиатор от грязи с помощью сжатого воздуха или воды. При этом важно избегать повреждения радиаторных трубок.
Термостат, который регулирует поток охлаждающей жидкости, также требует внимания. Если термостат заедает в закрытом положении, это может привести к перегреву двигателя. Проверка его работоспособности может быть выполнена путем замены на новый или тестирования в условиях, приближенных к рабочим. Если термостат не открывается при достижении определенной температуры, его необходимо заменить.
Кроме того, стоит обратить внимание на систему электропитания вентилятора. Проверка предохранителей и реле, отвечающих за работу вентилятора, поможет избежать проблем с его запуском. Если вентилятор не включается при перегреве двигателя, это может привести к серьезным последствиям.
Регулярная проверка и обслуживание системы охлаждения, включая вентилятор, радиатор и термостат, помогут предотвратить перегрев двигателя и продлить срок службы автомобиля КАМАЗ. Не стоит забывать о том, что профилактика всегда дешевле и проще, чем ремонт, поэтому уделяйте внимание уходу за системой охлаждения на регулярной основе.
