В данной статье мы подробно рассмотрим процесс установки гильз в двигателе ЯМЗ-7511, включая технические требования, допуски и порядок сборки. Правильная замена гильз является ключевым этапом в ремонте двигателя, который напрямую влияет на его производительность и долговечность. Мы предоставим вам полное руководство, в котором учтены моменты затяжки головки блока цилиндров и типичные ошибки, которые могут возникнуть в процессе работы. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнить ремонтные работы.
Подготовка блока цилиндров и дефектовка посадочных мест
Перед установкой новых гильз важно тщательно проверить блок цилиндров, так как состояние его посадочных мест влияет на герметичность системы охлаждения. Визуальный осмотр должен исключить наличие трещин, особенно в местах соединения между седлами клапанов и в области водяной рубашки, где часто возникают термические напряжения. Если на поверхности обнаружены следы кавитационной эрозии или серьезной коррозии, блок нуждается в профессиональной реставрации или замене. Установка новой гильзы в поврежденное гнездо не обеспечит долговечную эксплуатацию.
При дефектовке важны глубина посадки гильзы и состояние нижнего бурта. Измерения проводятся с помощью нутромера или глубиномера с точностью до сотых долей миллиметра. Поверхность под нижний бурт должна быть абсолютно чистой, без раковин и окислов, которые могут нарушить тепловой контакт и привести к перегреву гильзы. Все неровности на торце блока, куда будет устанавливаться головка, также должны быть устранены с помощью фрезеровки, при этом необходимо соблюдать допустимую высоту блока.
Также нужно проверить состояние верхнего и нижнего поясков гильзы в блоке. Верхний поясок отвечает за центрирование, а нижний — за уплотнение водяной рубашки. Если на посадочных местах имеются выработки или царапины, их можно восстановить методом проточки под ремонтный размер или установить специальные ремонтные вставки, если это предусмотрено технологией ремонта для конкретной модели блока.
Проверка геометрии и чистоты поверхностей
Чистота обработки соединительных поверхностей критически важна для эффективного теплоотведения. Гильза должна надежно фиксироваться в блоке по всему периметру нижнего бурта. Для проверки этого параметра применяются визуальный осмотр с лупой и тактильный контроль. Если гильза «играет» или наклоняется при установке без резинок, это может указывать на износ посадочного места в блоке.
Особое внимание следует уделять плоскостности привалочной поверхности блока, на которую устанавливается головка. Неправильности в этой области могут привести к неравномерному прижатию прокладки ГБЦ, что является одной из основных причин прорыва газов в систему охлаждения или масла. Измерения проводятся с помощью металлической линейки и щупа в нескольких направлениях. Допустимые отклонения не должны превышать 0.05–0.1 мм по всей длине блока, в зависимости от его модификации.
⚠️ Важно: Использование абразивных материалов для очистки посадочных мест гильз в блоке строго запрещено, так как попадание абразива в масляные каналы может привести к быстрому выходу из строя коленчатого вала и подшипников турбокомпрессора.
| Этап установки гильз | Технические требования | Примечания |
|---|---|---|
| Подготовка двигателя | Очистка от грязи и масла | Проверка состояния деталей |
| Установка гильз | Использование герметика | Установка с равномерным усилием |
| Проверка зазоров | Зазор между гильзой и блоком 0,05-0,1 мм | Использование щупов для измерения |
| Закрепление гильз | Момент затяжки 10-12 кгс·м | Последовательная затяжка болтов |
| Проверка системы | Проверка на наличие утечек | Прогрев двигателя перед проверкой |
Интересные факты
Вот несколько интересных фактов, связанных с установкой гильз ЯМЗ 7511:
Материалы и технологии: Гильзы ЯМЗ 7511 изготавливаются из высокопрочных чугунных сплавов, что обеспечивает их долговечность и устойчивость к высоким температурам. Современные технологии литья и обработки позволяют достигать высокой точности размеров, что критично для обеспечения герметичности и правильной работы двигателя.
Порядок сборки: Установка гильз требует строгого соблюдения порядка сборки и использования специальных инструментов. Например, перед установкой гильз необходимо тщательно очистить посадочные места и проверить их на наличие повреждений. Это позволяет избежать проблем с герметичностью и продлевает срок службы двигателя.
Технические требования: При установке гильз необходимо учитывать такие параметры, как зазоры между гильзами и блоком цилиндров, а также правильный выбор прокладок. Неправильные зазоры могут привести к перегреву двигателя и его выходу из строя, поэтому важно следовать рекомендациям производителя и использовать оригинальные запчасти.
Технология установки гильз и уплотнительных колец
Монтаж гильз в блок цилиндров — один из самых ответственных этапов, требующий высокой точности и специального инструмента. Гильзы двигателя ЯМЗ-7511 являются мокрыми, то есть их внешняя поверхность контактирует с охлаждающей жидкостью. Поэтому необходимо обеспечить идеальную герметичность соединений. Перед установкой новые гильзы следует тщательно очистить от консервационной смазки и промыть в дизельном топливе или специализированном растворителе.

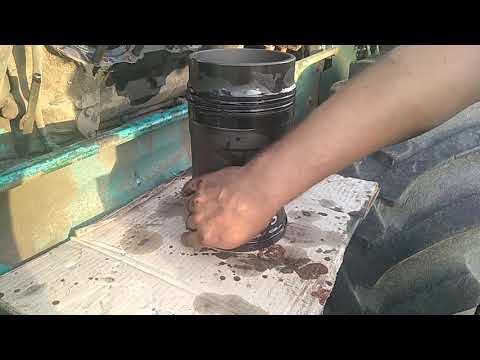

Уплотнительные резиновые кольца, устанавливаемые в канавки гильзы, должны быть новыми и смазанными тонким слоем моторного масла или специальной смазкой для облегчения установки. Важно избегать перекручивания и чрезмерного сжатия колец во время монтажа, так как повреждение резины может привести к быстрому попаданию антифриза в масло. Гильза должна вставляться в блок плавно и без перекосов, чтобы не повредить резиновые уплотнители о края посадочного отверстия.
После установки гильз необходимо проверить их выступание над плоскостью блока. Этот параметр критически важен для правильного сжатия прокладки головки блока цилиндров. Если выступание окажется ниже нормы, прокладка не обеспечит необходимую герметичность. Если же оно будет выше, это может вызвать чрезмерное напряжение в перемычках гильзы и блоке, что приведет к образованию трещин.
Порядок монтажа и моменты затяжки
Установка гильз проходит поэтапно с контролем усилия. Для запрессовки гильз, которые входят с трудом, используется специальное устройство, опирающееся на торец блока, а не на саму гильзу, чтобы избежать её деформации. После установки гильзы на нижний бурт проверяется легкость её вращения (в некоторых версиях) и отсутствие заклинивания.
Следующий шаг — установка прокладки головки блока цилиндров (ГБЦ) и самой головки. Моменты затяжки болтов ГБЦ должны строго соответствовать спецификациям для двигателя ЯМЗ-7511. Затяжка выполняется в три этапа с использованием динамометрического ключа, следуя схеме от центра к краям. Нарушение порядка затяжки может привести к деформации головки и утечкам.
Для обеспечения корректных данных используются следующие параметры (значения могут варьироваться в зависимости от модификации болтов и года выпуска, необходимо сверяться с руководством):
- Первый этап: предварительная затяжка всех болтов с моментом 20–30 Н·м для прижатия головки.
- Второй этап: основная затяжка с моментом 180–200 Н·м (или угол поворота, если используются болты с контролируемым углом).
- Третий этап: финальная проверка момента или доворот на заданный угол, если это предусмотрено технологией для болтов определенной группы прочности.
| Параметр | Значение / Требование | Примечание |
|---|---|---|
| Выступание гильзы | 0.08 – 0.18 мм | Измеряется индикатором после затяжки ГБЦ (на некоторых моделях) или до |
| Момент затяжки ГБЦ | до 220 Н·м | Зависит от класса прочности болтов (10.9 или 12.9) |
| Смазка резьбы болтов | Моторное масло | Трение в резьбе влияет на реальное усилие прижима |
Сборка поршневой группы и контроль зазоров
После успешной установки гильз и головки блока цилиндров внимание переходит к сборке шатунно-поршневой группы. Поршни двигателя ЯМЗ-7511 имеют сложную конструкцию с составными кольцами, что требует внимательной ориентации при их установке. Важно следить за метками на поршнях и шатунах, чтобы не нарушить балансировку и обеспечить правильное направление подачи масла к поршневому пальцу.
Установка колец на поршень осуществляется с помощью специального инструмента, чтобы избежать повреждения хрупких чугунных или стальных компонентов. Замковые соединения колец должны располагаться согласно схеме (обычно на 120 градусов друг от друга), чтобы минимизировать риск прорыва газов в картер. Перед установкой поршня в гильзу кольца смазываются моторным маслом, а сама гильза обжимается с помощью оправки.
Контроль зазоров — важная процедура. Тепловой зазор между поршнем и гильзой проверяется с помощью щупа или рассчитывается по диаметрам. Недостаточный зазор может привести к задирам при нагреве, а избыточный — к стуку и увеличенному расходу масла. Осевое перемещение шатуна также должно соответствовать допускам, указанным в технической документации.
Особенности подбора поршней и колец
В процессе ремонта часто возникает необходимость приобретения гильз и поршней отдельно. В таких случаях требуется тщательный выбор. Поршни маркируются по диаметру, и их размеры должны соответствовать размерам гильз с учетом необходимого зазора. Использование поршней меньшего диаметра в расточенных гильзах недопустимо без предварительного расчета.
Современные двигатели ЯМЗ часто оснащены маслосъемными кольцами с составной конструкцией, включающей стальные диски. При установке крайне важно не перепутать направление монтажа дисков и правильно соединить их замки. Ошибки в установке составных колец могут привести к значительному угару масла сразу после завершения капитального ремонта.
⚠️ Важно: При установке поршня в гильзу категорически запрещается наносить удары по шатуну или поршню для преодоления сопротивления колец. Это может повредить кольца или юбку поршня.
Обкатка и типичные ошибки при ремонте
Завершение замены гильз включает важный этап — обкатку двигателя. После сборки и заполнения необходимыми жидкостями двигатель запускают и проверяют на утечки и посторонние звуки. Первоначальная обкатка должна проходить на низких оборотах без нагрузки, чтобы кольца правильно приработались к стенкам гильз. Резкое увеличение нагрузки в первые часы работы может привести к локальным перегревам и даже задиру.
Во время эксплуатации после ремонта важно следить за уровнем масла и антифриза, а также за цветом выхлопных газов. Появление белого дыма или эмульсии на щупе указывает на возможные проблемы, чаще всего связанные с нарушением герметичности гильз или прокладки головки блока цилиндров. Быстрое обнаружение дефектов на этапе обкатки позволяет устранить их с минимальными затратами.
Статистика ремонтов показывает, что большинство повторных обращений связано не с некачественными деталями, а с нарушением технологии сборки. Чистота, правильные моменты затяжки и использование оригинальных или сертифицированных аналогов уплотнителей — залог успешной работы.
Типичные ошибки
Игнорирование чистоты посадочных мест — установка гильзы на загрязнённую или окисленную поверхность нарушает теплоотвод. Это может привести к перегреву, деформации гильзы и пробою газов.
Неправильный выбор прокладки ГБЦ — применение прокладки с неподходящей толщиной (не соответствующей проточке поршня) изменяет степень сжатия. Это может вызвать столкновение клапанов с поршнем или детонацию.
Нарушение порядка затяжки болтов — произвольная затяжка болтов головки блока приводит к перекосу. В результате прокладка не функционирует должным образом, и антифриз проникает в цилиндры или масло.
Повреждение уплотнительных колец — неосторожная установка гильз, приводящая к срезанию или защемлению резинок, гарантирует смешивание жидкостей уже в первые минуты работы двигателя.
Финальная проверка и запуск двигателя
После завершения всех этапов сборки и проверки затяжки крепежных элементов осуществляется первичный запуск двигателя. Перед этим необходимо прокачать систему смазки, используя стартер без подачи топлива или специальное устройство для создания масляного клина в подшипниках. Давление масла должно появиться на манометре в течение нескольких секунд после начала вращения коленчатого вала.
В первые минуты работы двигатель прогревается до рабочей температуры. Затем следует провести визуальный осмотр всех соединений на наличие утечек. Особое внимание стоит уделить стыку блока и головки, а также патрубкам системы охлаждения, которые могли быть демонтированы во время ремонта. Любые вибрации или посторонние звуки должны быть тщательно проанализированы до выхода на линию.
Успешная установка гильз в ЯМЗ-7511 восстанавливает заводские характеристики мощности и экономичности двигателя. Соблюдение всех технологических процессов позволяет рассчитывать на длительный межремонтный период, сопоставимый с ресурсом нового двигателя, что особенно важно для коммерческой эксплуатации техники.
Ремонт цилиндро-поршневой группы требует не только технической квалификации, но и строгой дисциплины исполнителя. Каждый этап, начиная с дефектовки блока и заканчивая финальной затяжкой болтов, влияет на конечный результат. Пренебрежение рекомендациями производителя ради ускорения процесса неизбежно сокращает срок службы агрегата.
Использование качественных запасных частей и точного измерительного инструмента помогает минимизировать риски. Экономия на прокладках, кольцах или инструментах при таком сложном ремонте может привести к многократному увеличению затрат на повторное устранение неисправностей и простоя техники.
Подбор и проверка гильз по характеристикам
При установке гильз ЯМЗ 7511 крайне важно правильно подобрать и проверить их характеристики, чтобы обеспечить надежную и долговечную работу двигателя. Гильзы являются ключевыми элементами, которые обеспечивают герметичность цилиндров и способствуют эффективному сгоранию топлива. Рассмотрим основные аспекты, на которые следует обратить внимание при выборе и проверке гильз.
1. Материалы и конструкция гильз
Гильзы для двигателей ЯМЗ 7511 изготавливаются из высококачественного чугуна, который обладает хорошими эксплуатационными характеристиками, такими как прочность, стойкость к износу и термостойкость. При выборе гильз необходимо убедиться, что они соответствуют стандартам качества и имеют необходимые сертификаты. Также стоит обратить внимание на конструкцию гильз: они могут быть как с гладкой, так и с ребристой поверхностью, что влияет на теплоотвод и эффективность работы двигателя.
2. Размеры и допуски
При подборе гильз необходимо учитывать их размеры, такие как диаметр и высота. Для двигателя ЯМЗ 7511 стандартный диаметр гильз составляет 110 мм, а высота — 200 мм. Важно также проверить допуски, которые должны соответствовать установленным нормам. Неправильные размеры могут привести к проблемам с установкой и снижению эффективности работы двигателя.
3. Проверка состояния гильз
Перед установкой гильз необходимо провести их тщательную проверку. Важно осмотреть поверхность на наличие трещин, сколов и других дефектов. Для этого можно использовать визуальный осмотр и, при необходимости, ультразвуковую диагностику. Также следует проверить геометрию гильз с помощью штангенциркуля или микрометра, чтобы убедиться в отсутствии деформаций.
4. Совместимость с поршнями и другими компонентами
Гильзы должны быть совместимы с поршнями и другими компонентами двигателя. При выборе гильз необходимо учитывать их конструктивные особенности и параметры, такие как высота поршня и форма камеры сгорания. Неправильная совместимость может привести к снижению мощности двигателя и увеличению расхода топлива.
5. Условия эксплуатации
При подборе гильз также следует учитывать условия эксплуатации двигателя. Если двигатель будет работать в тяжелых условиях (например, при высоких температурах или повышенных нагрузках), то рекомендуется выбирать гильзы с повышенной прочностью и термостойкостью. Это позволит избежать преждевременного износа и поломок.
Таким образом, правильный подбор и проверка гильз по характеристикам являются ключевыми этапами в процессе установки гильз ЯМЗ 7511. Соблюдение всех рекомендаций и стандартов позволит обеспечить надежную работу двигателя и продлить его срок службы.
Требования к материалам и конструктивным особенностям
При установке гильз ЯМЗ 7511 необходимо учитывать ряд требований к материалам и конструктивным особенностям, которые обеспечивают надежность и долговечность работы двигателя. Эти требования касаются как самих гильз, так и сопутствующих компонентов.
Гильзы для ЯМЗ 7511 изготавливаются из высококачественного чугуна, который обладает отличными механическими свойствами, такими как высокая прочность и износостойкость. Чугун должен соответствовать стандартам, установленным для автомобильной промышленности, что гарантирует его долговечность и устойчивость к коррозии. Важно, чтобы гильзы имели правильную геометрию и размеры, соответствующие техническим требованиям, чтобы избежать проблем с установкой и функционированием двигателя.
Конструктивные особенности гильз также играют важную роль. Они должны иметь специальные канавки для обеспечения лучшего сцепления с поршнями и минимизации зазоров, что позволяет снизить вероятность перегрева и износа. Кроме того, гильзы должны быть оснащены системой охлаждения, которая обеспечивает равномерное распределение температуры и предотвращает перегрев. Это достигается за счет оптимального расположения охлаждающих каналов и их диаметра.
При установке гильз необходимо также учитывать требования к герметичности соединений. Для этого используются специальные прокладки, которые должны быть изготовлены из термостойких и химически устойчивых материалов. Прокладки должны обеспечивать надежное уплотнение, предотвращая утечки масла и охлаждающей жидкости, что критически важно для нормальной работы двигателя.
Кроме того, важно следить за качеством обработки поверхностей гильз и поршней. Неровности и дефекты могут привести к повышенному износу и снижению эффективности работы двигателя. Все детали должны быть тщательно проверены на наличие трещин, сколов и других повреждений перед установкой.
В заключение, соблюдение требований к материалам и конструктивным особенностям гильз ЯМЗ 7511 является залогом надежной и долговечной работы двигателя. Правильный выбор материалов, внимание к деталям и соблюдение технологических процессов при установке помогут избежать многих проблем в будущем и обеспечат высокую производительность автомобиля.
Инструменты и оборудование для установки
Для успешной установки гильз ЯМЗ 7511 необходимо подготовить соответствующие инструменты и оборудование, которые обеспечат высокое качество работы и минимизируют риск повреждения деталей. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для выполнения данной задачи.
Основные инструменты
- Набор ключей и головок: Для демонтажа и монтажа крепежных элементов гильз потребуется набор гаечных ключей и головок различных размеров. Рекомендуется использовать инструменты с трещоткой для удобства работы в ограниченном пространстве.
- Торцевые ключи: Они необходимы для работы с болтами и гайками, которые могут находиться в труднодоступных местах.
- Отвертки: Плоские и крестовые отвертки понадобятся для работы с различными крепежами и элементами системы.
Специальные инструменты
- Пресс для установки гильз: Этот инструмент позволяет равномерно и безопасно установить гильзы в блок цилиндров, предотвращая их повреждение.
- Микрометр: Для точного измерения размеров гильз и блока цилиндров, что особенно важно для обеспечения правильной посадки.
- Калиперы: Используются для измерения диаметра гильз и других деталей, что позволяет контролировать их соответствие техническим требованиям.
Оборудование
- Станок для расточки: Если необходимо провести расточку блока цилиндров, потребуется специализированное оборудование, которое обеспечит необходимую точность и качество обработки.
- Компрессор: Для очистки деталей от загрязнений и сжатия воздуха, что может быть полезно при подготовке к установке.
- Светодиодная лампа или фонарик: Для освещения рабочей зоны, особенно в труднодоступных местах, где требуется высокая точность.
Дополнительные материалы
- Уплотнительные материалы: Необходимо подготовить новые уплотнители и прокладки, которые обеспечат герметичность соединений после установки гильз.
- Масло и смазки: Для смазки деталей перед установкой, что поможет избежать износа и повреждений в процессе работы.
Подготовка всех необходимых инструментов и оборудования является важным этапом перед началом установки гильз ЯМЗ 7511. Это не только ускорит процесс работы, но и повысит качество выполненных операций, что в конечном итоге скажется на надежности и долговечности двигателя.
Необходимый инструмент и его подготовка
Перед началом установки гильз ЯМЗ 7511 необходимо подготовить весь необходимый инструмент и материалы. Правильная подготовка поможет избежать ошибок и ускорить процесс сборки.
Список необходимого инструмента:
- Набор ключей: Включает в себя как обычные, так и торцевые ключи различных размеров. Особенно важны ключи на 10, 12, 14 и 17 мм, так как они используются для крепления различных элементов двигателя.
- Отвертки: Плоские и крестовые отвертки помогут в работе с крепежными элементами и при установке дополнительных деталей.
- Моментный ключ: Необходим для точной затяжки болтов и гаек, что особенно важно для обеспечения герметичности соединений.
- Штангенциркуль: Используется для измерения размеров гильз и других деталей, что позволяет проверить их соответствие техническим требованиям.
- Ключ для установки гильз: Специальный инструмент, который облегчает процесс установки гильз в блок цилиндров.
- Пробка для заливки масла: Позволяет избежать загрязнения внутренних компонентов двигателя во время сборки.
- Плоскогубцы: Могут понадобиться для работы с пружинами и другими мелкими деталями.
- Клещи для хомутов: Используются для установки и снятия хомутов, которые могут быть необходимы для подключения различных шлангов.
Подготовка инструмента:
Перед началом работы убедитесь, что весь инструмент чистый и исправный. Проверьте наличие всех необходимых элементов, чтобы избежать перерывов в процессе сборки. Рекомендуется также подготовить рабочее место, обеспечив достаточное освещение и пространство для удобной работы.
Если вы используете старый инструмент, проверьте его на наличие повреждений, таких как трещины или износ. В случае необходимости замените поврежденные детали, чтобы избежать поломок во время работы.
Кроме того, стоит подготовить все расходные материалы, такие как герметики, смазочные жидкости и прокладки, которые могут понадобиться в процессе установки гильз. Убедитесь, что все материалы соответствуют требованиям производителя и подходят для использования с двигателем ЯМЗ 7511.
Следуя этим рекомендациям, вы сможете обеспечить эффективный и безопасный процесс установки гильз, что в свою очередь положительно скажется на работе двигателя в целом.
Техническое обслуживание после установки
После завершения установки гильз ЯМЗ 7511 крайне важно провести техническое обслуживание, чтобы обеспечить надежную работу двигателя и продлить его срок службы. Техническое обслуживание включает в себя несколько ключевых этапов, которые необходимо выполнить для проверки правильности установки и функционирования всех систем.
1. Проверка герметичности соединений
Первым шагом после установки гильз является проверка герметичности всех соединений. Это включает в себя осмотр прокладок, уплотнителей и других элементов, которые могут быть подвержены утечкам. Рекомендуется использовать специальный герметик для обеспечения надежной герметизации. Также стоит обратить внимание на наличие следов масла или охлаждающей жидкости, что может указывать на возможные утечки.
2. Проверка уровня масла и охлаждающей жидкости
После установки гильз необходимо проверить уровень масла в картере и уровень охлаждающей жидкости в радиаторе. Убедитесь, что уровни находятся в пределах нормы, так как недостаток масла или охлаждающей жидкости может привести к перегреву и повреждению двигателя. При необходимости долейте жидкости до требуемого уровня.
3. Прокачка системы смазки
Перед запуском двигателя рекомендуется прокачать систему смазки. Это можно сделать, вращая коленчатый вал вручную или с помощью стартера без запуска двигателя. Это обеспечит равномерное распределение масла по всем элементам двигателя и предотвратит его сухую работу при первом запуске.
4. Первоначальный запуск двигателя
После всех проверок можно приступать к первоначальному запуску двигателя. Важно следить за его работой в течение первых нескольких минут. Обратите внимание на звуки, которые издает двигатель, а также на наличие вибраций. Если вы заметите какие-либо аномалии, немедленно остановите двигатель и проведите диагностику.
5. Пробный заезд
После успешного запуска двигателя рекомендуется провести пробный заезд. Это позволит оценить работу двигателя в реальных условиях. Обратите внимание на его динамику, работу трансмиссии и наличие посторонних звуков. Важно также следить за температурой двигателя и давлением масла в процессе движения.
6. Регулярный мониторинг
После установки гильз и успешного запуска двигателя необходимо установить график регулярного мониторинга состояния двигателя. Это включает в себя периодическую проверку уровня масла и охлаждающей жидкости, а также осмотр на наличие утечек и других признаков износа. Регулярное техническое обслуживание поможет избежать серьезных поломок и продлить срок службы двигателя.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу двигателя после установки гильз ЯМЗ 7511 и избежать возможных проблем в будущем.
