Как убрать люфт в рулевой системе КАМАЗ и отрегулировать механизм

Люфт рулевого управления на КАМАЗе — это распространенная проблема, которая может негативно сказаться на управляемости и безопасности автомобиля. В данной статье мы подробно рассмотрим методы диагностики и регулировки рулевого механизма, а также предложим рекомендации по замене изношенных деталей и обслуживанию гидроусилителя. Правильное устранение люфта не только улучшит комфорт вождения, но и продлит срок службы рулевого управления, что делает эту информацию особенно полезной для владельцев и механиков, занимающихся ремонтом и обслуживанием грузовых автомобилей.

Диагностика рулевого механизма и тяг

Первый этап диагностики неисправностей включает визуальный осмотр и тактильную проверку всех соединений. Люфт часто возникает из-за ослабления крепежных элементов или износа шарниров.

Для этого поднимите переднюю ось автомобиля, чтобы колеса свободно висели. Затем покачайте рулевые тяги вверх-вниз и из стороны в сторону, чтобы выявить участки с свободным ходом, не связанным с поворотом колеса.

Особое внимание уделите шаровым пальцам и втулкам. Эти компоненты испытывают наибольшую нагрузку и первыми выходят из строя при попадании влаги и грязи через поврежденные пыльники.

Проверка состояния шаровых пальцев и тяг

Если при раскачивании тяг вы слышите стук или замечаете зазор между корпусом шарового пальца и его гнездом, эту деталь необходимо срочно заменить, так как восстановлению она не подлежит.

Также важно проверить, насколько надежно зафиксированы тяги в поворотных кулаках. Ослабление конусной посадки может создать ложное впечатление о наличии люфта во всем механизме.

На автомобилях с гидроусилителем следует внимательно осмотреть шланги и соединения на наличие подтеков. Утечка жидкости может снизить эффективность работы системы и скрыть механические неисправности.

Для точного выявления места люфта потребуется помощь. Один человек должен плавно поворачивать рулевое колесо, пока вы наблюдаете за движением сошки и штока.

Если сошка начинает двигаться с заметной задержкой по сравнению с поворотом руля, это указывает на проблему внутри рулевого механизма и требует регулировочных работ.

Если люфт передается от тяг на рулевой вал, необходимо проверить состояние шлицевых соединений и карданного вала рулевой колонки.

Элемент проверки	Признак неисправности	Метод устранения
Шаровые пальцы	Стук, свободный ход при раскачивании	Замена комплектом
Рулевые тяги	Изгиб, трещины, люфт в резьбе	Замена тяги в сборе
Маятниковый рычаг	Биение оси, люфт втулок	Замена втулок или рычага

Интересные факты

Вот несколько интересных фактов, связанных с устранением люфта рулевого управления на КАМАЗах:

1. Специфика конструкции: Рулевое управление на КАМАЗах часто оснащается гидравлическими системами, что позволяет значительно уменьшить усилие на руле. Однако, со временем износ компонентов, таких как рулевая рейка и шаровые соединения, может привести к люфту. Регулярная диагностика и замена изношенных деталей помогают поддерживать точность управления.

2. Методы диагностики: Для выявления люфта рулевого управления используются различные методы, включая визуальный осмотр, проверку на подъемнике и тестирование на дороге. Одним из простых способов является проверка люфта в рулевом колесе при стоящем автомобиле – если рулевое колесо вращается без изменения направления движения, это сигнализирует о наличии люфта.

3. Регулировка и профилактика: Регулировка рулевого управления на КАМАЗах может включать в себя настройку зазоров в рулевой рейке и замена изношенных деталей. Профилактические меры, такие как регулярная смазка и проверка состояния рулевых тяг, могут значительно продлить срок службы системы и улучшить управляемость автомобиля.

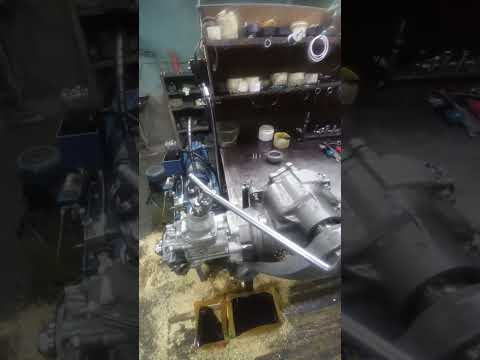

Регулировка зацепления в рулевом механизме

Основной причиной увеличения свободного хода в рулевом механизме (РМ) является износ соединения «червяк-сектор» или неправильная настройка подшипников червяка.

Перед регулировкой важно убедиться, что люфт не вызван критическим износом зубчатого зацепления. В противном случае регулировка даст лишь временный эффект.

Настройка начинается с проверки осевого перемещения червяка. Оно должно быть минимальным, но не вызывать заклинивания механизма при вращении.

Настройка подшипников червяка

Для настройки подшипников червяка необходимо демонтировать рулевую сошку и отсоединить трубопроводы от гидрораспределителя, если ваша модель оснащена гидроусилителем руля.

Процесс регулировки включает выбор толщины регулировочных прокладок, которые устанавливаются между фланцем картера и крышкой, или использование регулировочного винта, в зависимости от конструкции узла.

Проверка момента вращения червяка осуществляется с помощью динамометрического ключа. Он должен находиться в строго установленных пределах, указанных в технической документации для вашей модели КАМАЗ.

Если момент вращения слишком высок, это свидетельствует о перетяжке подшипников, что может привести к их перегреву и повреждению. Если момент слишком мал, может возникнуть осевой люфт, что негативно скажется на управлении рулем.

После завершения настройки подшипников важно проверить плавность вращения червяка на протяжении всего его хода, так как в крайних положениях может возникать заклинивание.

Регулировка зубчатого зацепления

Зазор в механизме зацепления настраивается с помощью регулировочного винта, расположенного на торце вала сошки. Он изменяет положение вала относительно червяка.

Поворачивая винт, можно добиться минимального люфта в среднем положении вала сошки, так как именно в этом положении автомобиль чаще всего движется по прямой.

Слишком сильное уменьшение зазора недопустимо, так как это может затруднить вращение руля и даже привести к заклиниванию механизма при нагреве или под воздействием динамических нагрузок.

⚠️ Важно: Не рекомендуется устранять люфт в крайних положениях поворота колес, так как это может вызвать заклинивание рулевого управления во время маневра.

После завершения настройки необходимо зафиксировать положение контргайки и повторно проверить момент вращения на всех участках хода вала сошки.

Если регулировка не дает желаемого результата и люфт остается значительным, это может указывать на критический износ рабочих поверхностей червяка и зубьев сектора.

Параметр	Нормативное значение	Допустимое отклонение
Люфт рулевого колеса	Не более 15 градусов	До 25 градусов (в процессе эксплуатации)
Момент вращения (без ГУР)	0.2 – 0.4 кгс·м	Не более 0.6 кгс·м
Осевой люфт червяка	0.02 – 0.05 мм	Не более 0.1 мм

Обслуживание и ремонт гидроусилителя руля

На современных грузовиках марки КАМАЗ гидроусилитель руля (ГУР) играет ключевую роль в обеспечении хорошей управляемости. Неисправности этого устройства часто ошибочно принимают за механический люфт.

Если во время работы двигателя руль становится легким, но ощущается «пустота» или свободный ход, это может свидетельствовать о износе золотникового распределителя.

Внутренние утечки жидкости через изношенные уплотнения ротора или корпуса распределителя мешают созданию необходимого давления, что затрудняет быструю реакцию системы.

Диагностика насоса и распределителя

Начать проверку системы следует с измерения давления, создаваемого насосом, с помощью манометра, установленного в разрыв напорной линии.

Если показания давления ниже установленного уровня, это может свидетельствовать о том, что шестеренчатый насос изношен или используется масло с неподходящей вязкостью. Это особенно важно учитывать в зимний период.

Необходимо проверить герметичность распределителя потока: при закрытом выходе и работающем насосе утечки через клапаны не должны превышать допустимые значения.

Износ торцевых поверхностей ротора и распределительного диска часто приводит к появлению люфта, что может потребовать шлифовки этих поверхностей или замены всего комплекта.

Также важно оценить состояние вала насоса на предмет износа в области посадки шкива, так как люфт шкива может негативно сказаться на работе всего привода.

Воздушная пробка в системе может вызывать эффект мягкого хода, поэтому после выполнения любых работ необходимо тщательно прокачать систему.

Замена масла и фильтрация

Своевременная замена рабочей жидкости — один из самых эффективных способов продлить срок службы гидроусилителя и избежать люфтов, вызванных загрязнением.

Износ металлических компонентов действует как абразив, ускоряя трение и увеличивая зазоры в распределителе.

При замене масла важно тщательно промыть бачок и заменить фильтрующий элемент, если он предусмотрен для конкретной модели КАМАЗ.

1. Поднимите переднюю часть автомобиля для свободного вращения колес.
2. Откачайте старое масло из бачка гидроусилителя.
3. Залейте новую жидкость до отметки и запустите двигатель.
4. Плавно поворачивайте рулевое колесо до упора в обе стороны для прокачки системы.
5. После удаления воздушных пробок долейте масло до нужного уровня.

Использование масел, не соответствующих требованиям производителя, может привести к разбуханию резинок и утрате их герметичности.

Регулярная проверка уровня жидкости в бачке позволяет быстро обнаруживать утечки и предотвращать попадание воздуха в систему.

Дефектовка и замена изношенных деталей

Если настройки не принесли результатов, а диагностика показала механический износ, нужно провести полную проверку узлов рулевого управления.

Наиболее подвержены износу зубья червяка и сектора. При длительной эксплуатации они теряют форму и не обеспечивают надежное зацепление.

Восстановление с помощью напыления или наплавки в стандартном гараже невозможно и экономически невыгодно, поэтому следует заменить изношенные детали.

Критерии выбраковки деталей

Вал сошки нужно заменить, если на его шлицах есть следы деформации или если люфт в посадке втулок не устраняется их заменой.

Червяк и сектор следует менять только в комплекте, так как они изнашиваются одновременно. Установка новой пары с уже использованной деталью может привести к быстрому выходу из строя.

Подшипники качения подлежат замене при наличии посторонних шумов, заеданий или видимых повреждений на дорожках и телах качения.

Корпус рулевого механизма необходимо проверить на наличие трещин и состояние посадочных мест для подшипников, которые могут быть повреждены в процессе эксплуатации.

Если в посадочных местах корпуса обнаруживается износ, требуется его замена.

Проверка и регулировка углов установки колес

это важный этап в диагностике и устранении люфта рулевого управления на автомобилях КАМАЗ. Неправильные углы установки колес могут привести к неравномерному износу шин, ухудшению управляемости и, как следствие, к повышенному люфту в рулевом управлении.

Для начала необходимо определить, какие углы установки колес подлежат проверке. К ним относятся:

• Схождение (или развал-схождение) – угол, образуемый линией, соединяющей центры колес, и продольной осью автомобиля. Неправильное схождение может привести к неравномерному износу шин и ухудшению управляемости.
• Развал – угол наклона колес относительно вертикали. Он влияет на сцепление колес с дорогой и стабильность автомобиля на поворотах.
• Кастор – угол наклона оси поворота колес. Этот угол влияет на устойчивость автомобиля при движении и на его способность возвращаться в прямолинейное положение после поворота.

Для проверки углов установки колес необходимо использовать специальное оборудование, такое как стенд для регулировки углов. Процесс проверки включает в себя следующие шаги:

1. Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности, а давление в шинах соответствует норме. Это важно для получения точных результатов.
2. Установка на стенд: Поместите автомобиль на стенд для регулировки углов. Убедитесь, что все колеса находятся в правильном положении и не имеют механических повреждений.
3. Считывание показаний: Запишите текущие значения углов установки колес. Сравните их с заводскими значениями, указанными в технической документации.

Если углы установки колес не соответствуют нормам, необходимо произвести регулировку. Регулировка углов установки колес на автомобилях КАМАЗ осуществляется следующим образом:

1. Регулировка схождения: Для изменения схождения необходимо отрегулировать длину рулевых тяг. Увеличение длины тяг приводит к увеличению схождения, и наоборот.
2. Регулировка развала: Развал колес регулируется с помощью специальных шайб или регулировочных болтов, которые находятся в креплениях подвески. При необходимости можно добавить или убрать шайбы для достижения нужного угла.
3. Регулировка кастора: Кастор, как правило, регулируется путем изменения положения креплений подвески. Это может потребовать значительных усилий и точности, поэтому рекомендуется доверить эту работу специалистам.

После завершения регулировки обязательно повторно проверьте углы установки колес на стенде. Убедитесь, что все значения находятся в пределах допустимых норм. Правильная регулировка углов установки колес не только улучшит управляемость автомобиля, но и значительно снизит вероятность возникновения люфта в рулевом управлении.

Регулярная проверка и корректировка углов установки колес должны стать неотъемлемой частью технического обслуживания вашего автомобиля КАМАЗ. Это поможет избежать серьезных проблем в будущем и обеспечит безопасность на дороге.

Измерение углов схождения и развала

Измерение углов схождения и развала является важным этапом в диагностике и регулировке рулевого управления КАМАЗ. Эти параметры влияют на управляемость автомобиля, его устойчивость на дороге и износ шин. Правильные углы схождения и развала обеспечивают оптимальное сцепление колес с дорогой, что особенно критично для грузовых автомобилей, таких как КАМАЗ.

Угол схождения — это угол между продольной осью автомобиля и линией, соединяющей передние колеса. Он может быть положительным (колеса сходятся к передней части автомобиля) или отрицательным (колеса расходятся). Оптимальные значения угла схождения для КАМАЗа зависят от модели и условий эксплуатации, но в большинстве случаев они должны находиться в пределах 0-2 мм на 1000 мм ширины колеи.

Угол развала — это угол наклона колес относительно вертикали. Он может быть положительным (верхняя часть колеса наклонена наружу) или отрицательным (наклонена внутрь). Правильный угол развала способствует равномерному износу шин и улучшает управляемость. Для большинства моделей КАМАЗ угол развала должен быть в пределах 0-1 градуса.

Для измерения углов схождения и развала необходимо использовать специальное оборудование, такое как стенд для регулировки углов. Процесс измерения включает следующие шаги:

1. Подготовка автомобиля: Перед началом измерений необходимо убедиться, что автомобиль находится на ровной поверхности, а давление в шинах соответствует рекомендованному значению.
2. Установка на стенд: Автомобиль устанавливается на стенд для регулировки углов, который фиксирует положение колес и позволяет точно измерить углы.
3. Измерение углов: С помощью датчиков стенда измеряются углы схождения и развала. Результаты отображаются на экране устройства.
4. Сравнение с нормами: Полученные значения сравниваются с заводскими нормами. Если углы находятся вне допустимых пределов, необходимо провести регулировку.

Регулировка углов схождения и развала осуществляется с помощью специальных регулировочных болтов и гаек, расположенных на подвеске. Важно помнить, что изменения одного параметра могут влиять на другие, поэтому регулировку следует проводить комплексно.

После завершения регулировки необходимо повторно измерить углы, чтобы убедиться в их соответствии нормам. Также рекомендуется провести тест-драйв автомобиля для проверки его управляемости и устойчивости на дороге.

Регулярное измерение и корректировка углов схождения и развала не только продлевает срок службы шин, но и повышает безопасность эксплуатации автомобиля, что особенно важно для грузовых автомобилей, таких как КАМАЗ.

Обучение водителей правильной эксплуатации

Правильная эксплуатация автомобиля — это залог его долговечности и безопасности на дороге. Водители КАМАЗа должны быть осведомлены о том, как правильно управлять рулевым управлением, чтобы минимизировать риск возникновения люфта и других проблем. Обучение водителей включает в себя несколько ключевых аспектов.

Во-первых, важно понимать, что рулевое управление — это не только механизм, который позволяет управлять направлением движения автомобиля, но и система, требующая регулярного контроля и обслуживания. Водители должны быть обучены тому, как правильно настраивать сиденье и рулевую колонку, чтобы обеспечить оптимальную позицию для управления. Неправильная посадка может привести к излишнему напряжению и неэффективному управлению.

Во-вторых, водителям следует обращать внимание на состояние рулевого управления во время эксплуатации. Это включает в себя регулярные проверки на наличие люфта, стуков и других аномалий. Важно знать, как правильно диагностировать проблемы: при движении на прямой дороге рулевое колесо должно оставаться в нейтральном положении, а любые отклонения могут указывать на наличие люфта или других неисправностей.

Третьим аспектом является обучение водителей правильной технике вождения. Резкие маневры, частые повороты и агрессивное вождение могут способствовать быстрому износу рулевого управления. Водители должны быть обучены плавному и аккуратному управлению, что не только продлит срок службы рулевого механизма, но и повысит безопасность на дороге.

Кроме того, важно проводить регулярные инструктажи по техническому обслуживанию автомобиля. Водители должны знать, какие элементы рулевого управления требуют особого внимания, и как часто необходимо проводить их проверку. Это может включать в себя осмотр рулевых тяг, наконечников и других компонентов на наличие износа или повреждений.

Наконец, стоит отметить, что обучение водителей должно включать в себя информацию о том, как правильно реагировать на появление люфта в рулевом управлении. Водители должны быть осведомлены о том, что игнорирование этой проблемы может привести к серьезным последствиям, включая ухудшение управляемости автомобиля и увеличение риска аварийных ситуаций. Поэтому важно не только уметь диагностировать проблему, но и знать, когда и где обратиться за профессиональной помощью.

Рекомендации по управлению автомобилем

Управление автомобилем, особенно таким крупным и мощным, как КАМАЗ, требует особого внимания и навыков. Правильное обращение с рулевым управлением не только обеспечивает комфортную поездку, но и значительно повышает безопасность на дороге. Вот несколько рекомендаций, которые помогут вам эффективно управлять автомобилем и минимизировать риск возникновения люфта рулевого управления.

1. Регулярная проверка состояния рулевого управления. Перед каждой поездкой рекомендуется проверять состояние рулевого управления. Обратите внимание на наличие люфта, который может возникнуть из-за износа деталей. Если вы заметили, что рулевое колесо вращается без изменения направления движения автомобиля, это может свидетельствовать о наличии люфта.

2. Правильная настройка сиденья и руля. Убедитесь, что ваше сиденье и рулевое колесо находятся на правильной высоте и расстоянии. Это позволит вам лучше контролировать автомобиль и снизит вероятность возникновения люфта. Правильная посадка также уменьшает усталость во время длительных поездок.

3. Использование обеих рук. Для лучшего контроля над автомобилем старайтесь держать рулевое колесо обеими руками. Это не только улучшает маневренность, но и позволяет быстрее реагировать на изменения дорожной ситуации. Особенно это важно при движении по сложным маршрутам или в условиях плохой видимости.

4. Избегайте резких маневров. Резкие повороты и маневры могут привести к дополнительному износу рулевого управления и усилению люфта. Постарайтесь заранее планировать свои действия на дороге и выполнять повороты плавно, без резких движений.

5. Поддержание оптимальной скорости. Управление автомобилем на высокой скорости требует большей концентрации и точности. Старайтесь поддерживать оптимальную скорость, особенно на поворотах и при движении по неровным участкам дороги. Это поможет избежать излишнего давления на рулевое управление и снизит вероятность возникновения люфта.

6. Регулярное техническое обслуживание. Не забывайте о регулярном техническом обслуживании вашего КАМАЗа. Профессиональная диагностика и регулировка рулевого управления помогут выявить и устранить проблемы до того, как они станут серьезными. Следите за состоянием всех компонентов рулевой системы, включая рейку, наконечники и другие элементы.

Следуя этим рекомендациям, вы сможете значительно улучшить управление вашим автомобилем и минимизировать риск возникновения люфта рулевого управления. Помните, что безопасность на дороге зависит не только от технического состояния автомобиля, но и от навыков водителя.

Профилактика и плановое обслуживание

Профилактика и плановое обслуживание рулевого управления КАМАЗ являются важными аспектами, которые помогают предотвратить возникновение люфта и других неисправностей. Регулярные проверки и техническое обслуживание не только продлевают срок службы автомобиля, но и обеспечивают безопасность на дороге.

Первым шагом в профилактике является регулярная проверка состояния рулевого управления. Это включает в себя осмотр рулевой колонки, механизмов и соединений на наличие износа, трещин и других повреждений. Важно обращать внимание на состояние рулевых тяг и шаровых опор, так как они могут быть причиной появления люфта.

Рекомендуется проводить диагностику рулевого управления не реже одного раза в 10 000 километров пробега или перед длительными поездками. В процессе диагностики необходимо проверить:

• Наличие люфта в рулевой колонке и механизме;
• Состояние рулевых тяг и шаровых опор;
• Работу гидроусилителя рулевого управления (если он установлен);
• Уровень жидкости в системе гидроусилителя;
• Состояние резинок и уплотнителей, которые могут способствовать попаданию грязи и влаги в механизмы.

Если в процессе диагностики выявлены какие-либо неисправности, их следует устранить незамедлительно. Например, если обнаружен износ рулевых тяг, их необходимо заменить, чтобы избежать дальнейших повреждений и ухудшения управляемости автомобиля.

Кроме того, важно следить за состоянием жидкости в системе гидроусилителя. Низкий уровень жидкости может привести к перегреву и повреждению насоса, что в свою очередь может вызвать проблемы с рулевым управлением. Рекомендуется проверять уровень жидкости каждые 5 000 километров пробега и при необходимости доливать.

Регулярная смазка подвижных частей рулевого управления также играет важную роль в профилактике. Используйте рекомендованные производителем смазочные материалы и следуйте инструкциям по их применению. Это поможет снизить трение и износ деталей, что в свою очередь уменьшит вероятность появления люфта.

Наконец, не забывайте о важности планового обслуживания. Следует придерживаться графика технического обслуживания, установленного производителем, и проводить все необходимые работы в соответствии с рекомендациями. Это не только поможет поддерживать рулевое управление в исправном состоянии, но и обеспечит безопасность на дороге.

Регулярные проверки и техническое обслуживание

Регулярные проверки и техническое обслуживание рулевого управления КАМАЗ являются важными аспектами, которые способствуют не только безопасности, но и долговечности автомобиля. Люфт в рулевом управлении может привести к ухудшению управляемости, увеличению износа деталей и даже к аварийным ситуациям. Поэтому важно проводить диагностику и регулировку системы на регулярной основе.

Первым шагом в процессе проверки является визуальный осмотр рулевого управления. Необходимо обратить внимание на состояние рулевого колеса, рулевых тяг, наконечников и других элементов. Если обнаружены трещины, коррозия или другие повреждения, следует немедленно заменить поврежденные детали.

Далее необходимо провести проверку люфта в рулевом колесе. Для этого следует установить автомобиль на ровной поверхности и, не включая двигатель, покачать рулевое колесо влево и вправо. Если люфт превышает допустимые нормы (обычно это 10-15 мм), то необходимо провести более детальную диагностику.

Для более точной диагностики рекомендуется использовать специальное оборудование, такое как рулевой стенд. Он позволяет измерить углы поворота колес и выявить возможные отклонения от нормы. Также стоит проверить состояние рулевой рейки и механизмов, которые могут быть причиной люфта.

После диагностики, если люфт подтвержден, следует перейти к регулировке. В большинстве случаев регулировка осуществляется с помощью специальных винтов, расположенных на рулевой рейке. Необходимо аккуратно ослабить или затянуть эти винты, чтобы добиться необходимого уровня жесткости рулевого управления. Важно помнить, что чрезмерное затягивание может привести к заклиниванию системы, поэтому регулировку следует проводить с осторожностью.

Кроме того, не стоит забывать о смазке всех подвижных частей рулевого управления. Регулярная смазка поможет уменьшить износ деталей и предотвратить появление люфта. Рекомендуется использовать смазочные материалы, рекомендованные производителем, и следовать инструкциям по их применению.

Также стоит учитывать, что регулярные проверки и техническое обслуживание рулевого управления должны проводиться не только в рамках планового ТО, но и при каждом обращении в сервисный центр. Это позволит своевременно выявлять и устранять проблемы, что в конечном итоге обеспечит безопасность и комфорт при эксплуатации автомобиля КАМАЗ.
