Регулировка рулевой колонки КАМАЗ является важной процедурой, обеспечивающей безопасность и комфортность управления автомобилем. В данной статье представлена подробная инструкция по устранению люфта и настройке узла рулевого управления, включая необходимые моменты затяжки и проверку сошки и вала. Знание этих аспектов поможет владельцам и механикам поддерживать исправность рулевого управления, что в свою очередь способствует повышению надежности и долговечности транспортного средства.
Диагностика технического состояния рулевого управления
Перед началом регулировочных работ важно точно определить источник проблемы, так как люфт может возникать как от рулевых тяг, так и от самого механизма, передаваясь на колонку. Если вы заметили биение руля, в первую очередь исключите влияние колес и шин, а также проверьте надежность крепления сошки на выходном валу. Визуальный осмотр поможет выявить механические повреждения или нарушения целостности компонентов.
Процесс проверки начинается с анализа общего состояния системы при поднятых передних колесах. Ассистент медленно поворачивает рулевое колесо от крайнего левого положения к крайнему правому, в то время как специалист наблюдает за движением сошки и рулевых тяг. Если сошка задерживается в движении относительно поворота руля, это может указывать на зазоры в зацеплении червяка и сектора или на износ подшипников.
Особое внимание следует уделить карданному валу рулевой колонки, который соединяет рулевое колесо с рулевым механизмом. Износ крестовин или шлицевых соединений карданного вала часто ошибочно принимается за неисправность самого рулевого механизма. Проверка проводится путем покачивания валов в разные стороны при неподвижном рулевом колесе.
Проверка люфта рулевого колеса
Свободный ход рулевого колеса — это важный параметр, который должен находиться в пределах нормы. Превышение этого значения может негативно сказаться на безопасности эксплуатации автомобиля. Для автомобилей марки КАМАЗ максимально допустимый люфт составляет 25 градусов, при условии исправности всех элементов рулевого управления. Измерение этого параметра осуществляется с помощью люфтомера или угломера, который устанавливается на рулевое колесо.
Для точного измерения необходимо зафиксировать передние колеса, чтобы они не двигались. Это можно сделать с помощью специальных упоров. Поворот руля следует производить до тех пор, пока не начнется движение управляемых колес, что можно определить по смещению сошки или визуально, используя контрольные метки на протекторе. Если полученный люфт превышает установленные нормы, необходимо отрегулировать зацепление в рулевом механизме.
Важно различать общий люфт системы и зазор в паре червяк-сектор. Если при фиксированной сошке (что следует делать только на короткое время и с осторожностью) рулевое колесо имеет свободный ход, это указывает на износ подшипников вала сошки или червяка. Если же руль вращается свободно, а сошка остается неподвижной, причина проблемы заключается в зацеплении зубчатой пары.
| Этап регулировки | Описание действий | Необходимые инструменты |
|---|---|---|
| Проверка люфта | Проверить наличие люфта в рулевой колонке и механизме | Уровень, ключи, отвертка |
| Регулировка зазора | Отрегулировать зазор в рулевой колонке с помощью регулировочных винтов | Ключи, динамометрический ключ |
| Проверка работы | Проверить работу рулевого управления после регулировки | Тест-драйв, уровень |
Интересные факты
Вот несколько интересных фактов о регулировке рулевой колонки КАМАЗ, устранении люфта и настройке узла:
Конструкция рулевой колонки: Рулевая колонка КАМАЗ имеет сложную конструкцию, включающую в себя не только механизмы управления, но и элементы безопасности. Правильная регулировка и устранение люфта в рулевой колонке не только повышает комфорт вождения, но и значительно увеличивает безопасность автомобиля, особенно при движении на высоких скоростях или в сложных дорожных условиях.
Методы устранения люфта: Для устранения люфта в рулевой колонке КАМАЗ используются различные методы, включая регулировку подшипников и замену изношенных деталей. Важно отметить, что использование оригинальных запчастей и соблюдение рекомендаций производителя при регулировке позволяет продлить срок службы рулевой колонки и улучшить управляемость автомобиля.
Влияние на расход топлива: Правильная настройка рулевой колонки может также повлиять на расход топлива. Когда рулевая система работает исправно и без люфта, это снижает сопротивление при движении и позволяет водителю более точно управлять автомобилем, что в свою очередь может привести к более экономичному расходу топлива.
Регулировка подшипников вала червяка
Подшипники вала червяка обеспечивают плавное вращение и минимизируют осевой люфт, что критично для точности управления. Регулировка осуществляется с помощью регулировочных прокладок, устанавливаемых между фланцем крышки картера и картером рулевого механизма. Неправильная настройка может привести к заклиниванию вала или возникновению осевого люфта и стуков.
Для выполнения работ необходимо либо демонтировать рулевой механизм с автомобиля, либо регулировать его на месте, если есть достаточный доступ. Сначала слейте масло из картера, затем снимите сошку и крышку, закрывающую вал червяка. Обратите внимание на чистоту поверхностей, где будут установлены прокладки, так как грязь может негативно сказаться на результате регулировки.
Проверка момента вращения вала червяка проводится с использованием динамометрического ключа и рычага определенной длины. Нормальным считается момент, при котором вал вращается плавно, без рывков, с усилием, соответствующим техническим требованиям производителя. Усилие должно оставаться равномерным на протяжении всего угла поворота вала.
Подбор регулировочных прокладок
Изменение количества прокладок позволяет регулировать преднатяг подшипников. Уменьшая число прокладок, мы увеличиваем преднатяг, что устраняет люфт, но при этом повышает усилие, необходимое для вращения. Добавление прокладок, наоборот, снижает преднатяг, что может привести к образованию осевого люфта вала червяка.
Технические параметры настройки зависят от конкретной модели рулевого механизма. Для механизмов типа КамАЗ-5320 и их модификаций существуют строгие допуски, которые нельзя нарушать. Ниже представлена таблица, показывающая зависимость момента вращения от состояния регулировки.
| Состояние регулировки | Момент вращения (Нм) | Характер вращения |
|---|---|---|
| Норма | 0.2 – 0.4 | Плавный, равномерный |
| Слабый преднатяг | Менее 0.1 | С люфтом, возможен стук |
| Сильный преднатяг | Более 0.6 | Тугой, с рывками |
После установки нового пакета прокладок необходимо несколько раз прокрутить вал червяка для самоустановки роликов подшипников. Только после этого следует провести окончательный замер момента вращения. Если результат не соответствует установленным допускам, процедуру нужно повторить, изменив толщину пакета.

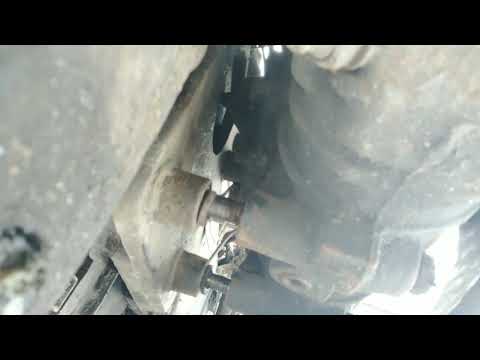

Настройка зацепления червяка и сектора
Настройка зацепления в системе червяк-сектор — ключевая процедура, от которой зависит отсутствие люфта в центральной позиции руля. Этот процесс выполняется с помощью регулировочного винта, расположенного на торце вала сошки. Он позволяет перемещать вал в осевом направлении и изменять точку контакта зубьев.
Если вал червяка имеет люфт, регулировка зацепления будет неправильной и нестабильной. Вал сошки необходимо установить в среднее положение, соответствующее движению автомобиля по прямой.
Поворачивая регулировочный винт, можно добиться минимального зазора в зацеплении, поворачивая вал сошки на 30-45 градусов в каждую сторону от среднего положения. В крайних положениях (упорах) зазор может увеличиваться, так как эти позиции используются нечасто. Слишком сильное затягивание винта может привести к заклиниванию механизма при повороте руля до упора.
Контроль момента вращения на валу сошки
Правильная настройка зацепления проверяется измерением момента вращения на валу сошки. Для этого на вал устанавливается рычаг длиной 400 мм или используется специальный ключ с динамометром. Усилие, необходимое для вращения вала сошки в обе стороны от центрального положения, должно находиться в четко определенных пределах.
Если усилие для вращения слишком высоко, это может указывать на перетяжку зацепления, что приведет к быстрому износу и возможному заклиниванию рулевого управления во время движения. Если усилие слишком низкое или ощущается «провал», это говорит о том, что зазор в зацеплении слишком велик, и потребуется дополнительная регулировка винта.
| Параметр проверки | Нормативное значение | Инструмент |
|---|---|---|
| Момент на валу сошки | 3.0 – 5.0 кгс·м (при рычаге 400 мм) | Динамометрический ключ |
| Угол поворота для проверки | ± 45° от среднего положения | Угломер |
После регулировки важно надежно закернить или зафиксировать стопорной гайкой регулировочный винт, чтобы предотвратить его самопроизвольное проворачивание в процессе эксплуатации. Вибрации, возникающие при движении грузовика, могут быстро нарушить настройки незафиксированного винта.
Обслуживание рулевой колонки и карданного вала
Рулевая колонка КАМАЗ, особенно на моделях с регулировкой положения руля, нуждается в регулярном осмотре и смазке. Часто шум и вибрация возникают не из-за самого механизма, а из-за промежуточного карданного вала или кронштейна, к которому крепится колонка. Ослабление болтов, соединяющих колонку с кронштейном или кронштейн с рамой или кабиной, недопустимо.
В колонках с телескопическим механизмом и возможностью изменения угла наклона необходимо проверять состояние шарнирных соединений и шлицевых элементов. Недостаток смазки в этих узлах может привести к скрипам при регулировке руля и, в конечном итоге, к заеданию механизма наклона. Рекомендуется использовать специальные пластичные смазки, которые выдерживают высокие давления.
Если на вашем автомобиле установлена рулевая колонка с энергопоглощающим элементом, важно регулярно проверять его целостность. Деформация гофрированной части или нарушение геометрии трубчатых элементов требуют немедленной замены узла, так как в случае аварии он может не сработать должным образом.
Устранение вибрации и шума
Вибрация рулевого колеса часто возникает из-за дисбаланса колес или повреждений шин. Если колеса в хорошем состоянии, стоит проверить биение карданного вала. Изношенные игольчатые подшипники крестовин кардана рулевой колонки могут вызывать радиальный люфт, который ощущается как биение руля на высоких скоростях.
Для проверки покачайте вал рукой в области крестовин при отсоединенных тягах. Если вы заметите люфт или услышите хруст при вращении, это может указывать на необходимость замены крестовины или всего карданного вала. Хотя можно использовать ремонтные комплекты для крестовин, это требует высокой точности при запрессовке.
Шум в рулевой колонке может быть вызван трением вала о втулки или корпус колонки. Это часто происходит из-за нарушения центровки при сборке или деформации крепежного кронштейна. В таких случаях может потребоваться замена втулок скольжения или всего узла колонки в сборе.
Типичные ошибки при регулировке
Несоблюдение технологии настройки рулевого управления является главной причиной повторных неисправностей и неудовлетворительной работы системы. Механики часто игнорируют последовательность действий или используют неисправные инструменты, что сводит на нет все усилия. Ниже представлены распространенные ошибки, допускаемые при обслуживании рулевых механизмов КАМАЗ.
- Регулировка зацепления без проверки подшипников червяка — попытка устранить люфт с помощью регулировочного винта при неотрегулированных подшипниках вала червяка приводит к неравномерному износу зубьев и быстрому выходу из строя пары, так как вал смещается в осевом направлении.
- Чрезмерная затяжка регулировочного винта — стремление устранить люфт «до упора» приводит к перетяжке зацепления, что значительно увеличивает усилие на руле и может вызвать заклинивание рулевого управления в повороте, что представляет серьезную опасность.
- Игнорирование состояния карданного вала — настройка рулевого механизма при изношенных крестовинах карданного вала не даст ожидаемого результата, так как люфт останется в соединении между колонкой и механизмом, создавая ложное впечатление о неисправности ГУР или червячной пары.
- Отсутствие фиксации регулировочных элементов — незакрепление регулировочного винта с помощью контргайки или неправильная его фиксация позволяют вибрациям изменять настройки, что приводит к возвращению люфта вскоре после выхода автомобиля на дорогу.
Финальная проверка и обкатка узла
Завершение работ включает тщательную проверку системы рулевого управления. После сборки всех компонентов и заливки масла необходимо повторно оценить момент вращения на валу сошки и убедиться в отсутствии люфта. Все резьбовые соединения должны быть затянуты с соблюдением необходимых параметров и зафиксированы стопорными элементами.
Первый выезд после настройки следует осуществлять на небольшой скорости в безопасной зоне. Важно проверить, чтобы не было рывков, стуков и необычного поведения автомобиля при поворотах руля. Если руль стал более тугим, но автомобиль уверенно держит дорогу и исчезли вибрации, значит, регулировка выполнена правильно.
Регулярный мониторинг уровня масла в картере рулевого механизма и состояния сальников поможет продлить срок службы отрегулированного узла. При выявлении утечек масла через сальники вала червяка или вала сошки необходимо заменить уплотнения, так как низкий уровень масла может привести к сухому трению и повреждениям.
Своевременная и качественная регулировка рулевой колонки и механизма КАМАЗ обеспечивает комфорт для водителя и безопасность всех участников дорожного движения. Эффективно функционирующее рулевое управление позволяет водителю быстро реагировать на изменения дорожной ситуации, что особенно важно для тяжелого грузовика с большой инерцией.
Инструменты и оборудование для регулировки
Для успешной регулировки рулевой колонки КАМАЗ необходимо подготовить определённый набор инструментов и оборудования. Правильный выбор инструментов обеспечит не только качество выполнения работы, но и безопасность в процессе регулировки.
1. Основные инструменты:
- Набор ключей: Для работы с крепежными элементами рулевой колонки понадобятся как рожковые, так и торцевые ключи различных размеров. Рекомендуется иметь ключи от 10 до 24 мм, так как размеры болтов и гаек могут варьироваться.
- Отвертки: Плоские и крестовые отвертки помогут в работе с винтами, которые могут удерживать элементы рулевой колонки. Наличие отверток разных размеров также будет полезно.
- Торцевые головки: Они необходимы для быстрого и удобного откручивания и закручивания болтов. Набор головок должен включать как стандартные, так и удлинённые варианты.
2. Специальное оборудование:
- Динамометрический ключ: Этот инструмент поможет точно затянуть болты до необходимого момента, что особенно важно для обеспечения безопасности и долговечности рулевой колонки.
- Стенд для регулировки: Если у вас есть доступ к специализированному стенду, это значительно упростит процесс регулировки. Он позволяет точно измерять углы и люфт рулевой колонки.
3. Дополнительные материалы:
- Смазочные материалы: Для обеспечения плавности работы рулевой колонки рекомендуется использовать специальные смазки, которые уменьшают трение и износ деталей.
- Чистящие средства: Перед началом работы важно очистить все детали от грязи и старой смазки. Для этого подойдут как специальные очистители, так и обычные растворители.
4. Средства индивидуальной защиты:
- Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать травм рук при работе с острыми или горячими деталями.
- Очки: Защитные очки помогут защитить глаза от возможных брызг и мелких частиц, которые могут возникнуть в процессе работы.
Подготовив все необходимые инструменты и оборудование, вы сможете эффективно и безопасно выполнить регулировку рулевой колонки КАМАЗ, устранив люфт и настроив узел в соответствии с техническими требованиями.
Спецификации и рекомендации по выбору
При регулировке рулевой колонки КАМАЗ важно учитывать несколько ключевых спецификаций и рекомендаций, которые помогут обеспечить надежную и безопасную эксплуатацию транспортного средства. В первую очередь, необходимо обратить внимание на тип рулевой колонки, установленной на вашем автомобиле. В зависимости от модели КАМАЗа, могут использоваться различные конструкции рулевых колонок, что влияет на процесс их регулировки.
Основные спецификации, которые следует учитывать:
- Диаметр вала: Для различных моделей КАМАЗ диаметр рулевого вала может варьироваться. Убедитесь, что используемые инструменты и запчасти соответствуют этому параметру.
- Материалы: Рулевые колонки могут быть изготовлены из различных материалов, таких как сталь или алюминий. Это влияет на прочность узла и его устойчивость к износу.
- Уровень люфта: Важно знать допустимые нормы люфта рулевой колонки. Обычно они составляют не более 10-15 мм на рулевом колесе. Превышение этого значения может указывать на необходимость регулировки или замены узла.
При выборе инструментов для регулировки рулевой колонки рекомендуется использовать специализированные наборы, которые включают:
- Ключи для регулировки натяжения;
- Динамометрические ключи для точной настройки;
- Наборы для проверки люфта и состояния подшипников.
Также стоит обратить внимание на наличие необходимых расходных материалов, таких как смазочные жидкости и герметики, которые могут понадобиться в процессе работы. Использование качественных смазок поможет продлить срок службы рулевой колонки и снизить уровень износа.
Перед началом регулировки рекомендуется ознакомиться с технической документацией на конкретную модель КАМАЗа, так как в ней могут быть указаны специфические параметры и рекомендации производителя. Это поможет избежать ошибок и обеспечит правильность выполнения всех операций.
Не забывайте о безопасности: перед началом работ убедитесь, что автомобиль установлен на ровной поверхности и зафиксирован, чтобы избежать случайного движения во время регулировки. Также рекомендуется использовать защитные очки и перчатки для предотвращения травм.
Следуя этим рекомендациям и спецификациям, вы сможете эффективно устранить люфт рулевой колонки и настроить узел, обеспечив тем самым надежную и безопасную работу вашего автомобиля КАМАЗ.
Проверка состояния рулевых тяг и наконечников
Перед началом регулировки рулевой колонки КАМАЗ необходимо тщательно проверить состояние рулевых тяг и наконечников. Эти элементы играют ключевую роль в управлении автомобилем и обеспечивают безопасность на дороге. Износ или повреждение рулевых тяг и наконечников может привести к возникновению люфта в рулевом управлении, что негативно сказывается на управляемости и может стать причиной аварийных ситуаций.
Первым шагом в проверке состояния рулевых тяг является визуальный осмотр. Необходимо обратить внимание на наличие видимых повреждений, таких как трещины, коррозия или деформация. Также стоит проверить, нет ли следов утечки смазки, что может свидетельствовать о повреждении пыльников, защищающих шаровые соединения.
Далее следует проверить люфт в рулевых тяг. Для этого нужно поднять переднюю часть автомобиля на подъемнике или домкрате и установить его на надежные опоры. Затем, взявшись за колесо, необходимо попытаться покачать его в горизонтальной и вертикальной плоскостях. Если при этом наблюдается заметный люфт, это может указывать на износ наконечников или рулевых тяг.
Для более точной диагностики рекомендуется использовать специальный инструмент, например, рулевой люфтомер. С его помощью можно измерить величину люфта и определить, нужно ли производить замену деталей или достаточно будет их регулировки.
Если в процессе проверки были выявлены неисправности, необходимо произвести замену изношенных деталей. При этом важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать повторных проблем в будущем. Установка новых наконечников и тяг должна производиться с соблюдением всех технических требований и рекомендаций производителя.
После замены или регулировки рулевых тяг и наконечников следует повторно проверить их состояние, чтобы убедиться в отсутствии люфта и правильной работе рулевого управления. Регулярная проверка и обслуживание этих элементов помогут поддерживать безопасность и надежность автомобиля на протяжении всего срока его эксплуатации.
Методы диагностики и замены
Для обеспечения безопасной и комфортной эксплуатации автомобиля КАМАЗ необходимо регулярно проводить диагностику рулевой колонки. Основными признаками, указывающими на наличие люфта, являются неустойчивая работа руля, его провалы при поворотах и нечеткость в управлении. Для диагностики рулевой колонки можно использовать несколько методов.
Первый метод заключается в визуальном осмотре. Необходимо проверить состояние всех видимых элементов рулевой колонки, включая крепления, шестерни и подшипники. Обратите внимание на наличие трещин, износа или коррозии. Также стоит проверить уровень жидкости в системе рулевого управления, так как недостаток жидкости может привести к увеличению люфта.
Второй метод – это проверка на наличие люфта с помощью ручного теста. Для этого необходимо остановить автомобиль на ровной поверхности, включить зажигание и повернуть рулевое колесо влево и вправо. Если при этом наблюдается заметный люфт, это свидетельствует о необходимости регулировки или замены узлов рулевой колонки.
Третий метод – это использование специализированного оборудования для диагностики. Существуют устройства, которые позволяют более точно измерить уровень люфта и выявить его причины. Такие приборы могут быть использованы в автосервисах и позволяют получить более детальную информацию о состоянии рулевой колонки.
Если в процессе диагностики выявлен значительный люфт, необходимо провести замену изношенных компонентов. Замена может включать в себя следующие этапы:
- Снятие рулевой колонки: Для этого необходимо отключить аккумулятор, снять обшивку рулевой колонки и открутить крепежные болты.
- Замена подшипников: Если подшипники изношены, их следует заменить на новые. Это поможет устранить люфт и улучшить работу рулевого управления.
- Регулировка зазоров: После замены компонентов необходимо провести регулировку зазоров. Это можно сделать с помощью специальных регулировочных винтов, которые находятся на рулевой колонке.
- Сборка и установка: После всех работ необходимо собрать рулевую колонку в обратном порядке, убедившись, что все крепления надежно затянуты.
Важно помнить, что любые работы по диагностике и замене узлов рулевой колонки должны проводиться квалифицированными специалистами, так как неправильная установка или регулировка могут привести к серьезным последствиям на дороге. Регулярная проверка и обслуживание рулевой колонки помогут избежать неприятных ситуаций и обеспечат безопасность движения.
Регулярное обслуживание и профилактика рулевой колонки
Регулярное обслуживание рулевой колонки является важной частью общего ухода за автомобилем, особенно для грузовых автомобилей, таких как КАМАЗ. Правильная эксплуатация и профилактика узла помогают предотвратить возникновение люфта, что, в свою очередь, обеспечивает безопасность и комфорт при управлении транспортным средством.
Первым шагом в регулярном обслуживании рулевой колонки является визуальный осмотр. Необходимо проверить состояние всех видимых компонентов: рулевых тяг, шаровых опор, а также самой колонки на наличие трещин, коррозии или других повреждений. Особое внимание следует уделить местам соединения, где могут образовываться люфты из-за износа или неправильной регулировки.
Следующий этап — это проверка уровня жидкости в системе рулевого управления. Для автомобилей КАМАЗ, оснащенных гидравлическим усилителем руля, важно следить за уровнем и состоянием жидкости. Низкий уровень жидкости может привести к ухудшению работы рулевого управления и появлению люфта. Рекомендуется регулярно доливать жидкость и при необходимости заменять её, следуя рекомендациям производителя.
Также стоит обратить внимание на смазку подвижных частей рулевой колонки. Использование качественной смазки помогает снизить трение и износ деталей. Необходимо смазывать все подвижные соединения, включая рулевую рейку и шаровые опоры, что способствует более плавному и точному управлению автомобилем.
Профилактика также включает в себя проверку и, при необходимости, регулировку натяжения рулевых тяг. Неправильное натяжение может привести к образованию люфта, что негативно скажется на управляемости автомобиля. Регулировка должна проводиться с учетом рекомендаций производителя и с использованием специального инструмента.
Кроме того, рекомендуется периодически проводить диагностику рулевой колонки на специализированном оборудовании. Это позволит выявить скрытые неисправности и предотвратить более серьезные проблемы в будущем. Важно помнить, что своевременное обслуживание и профилактика рулевой колонки не только продлевают срок службы автомобиля, но и обеспечивают безопасность на дороге.
В заключение, регулярное обслуживание рулевой колонки КАМАЗ включает в себя визуальный осмотр, проверку уровня жидкости, смазку подвижных частей и регулировку натяжения рулевых тяг. Все эти меры помогут предотвратить возникновение люфта и обеспечат надежную работу рулевого управления.
